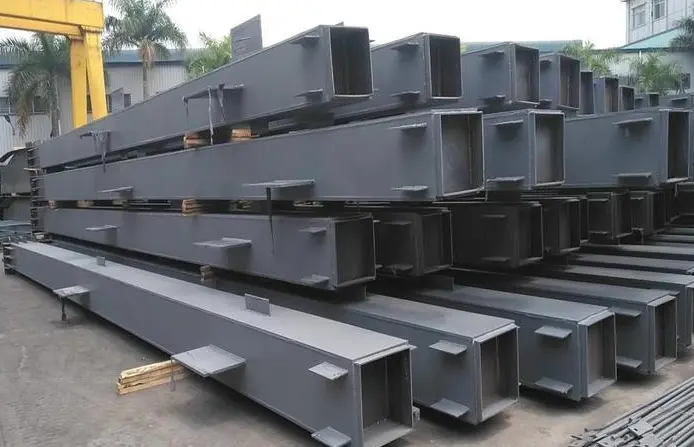

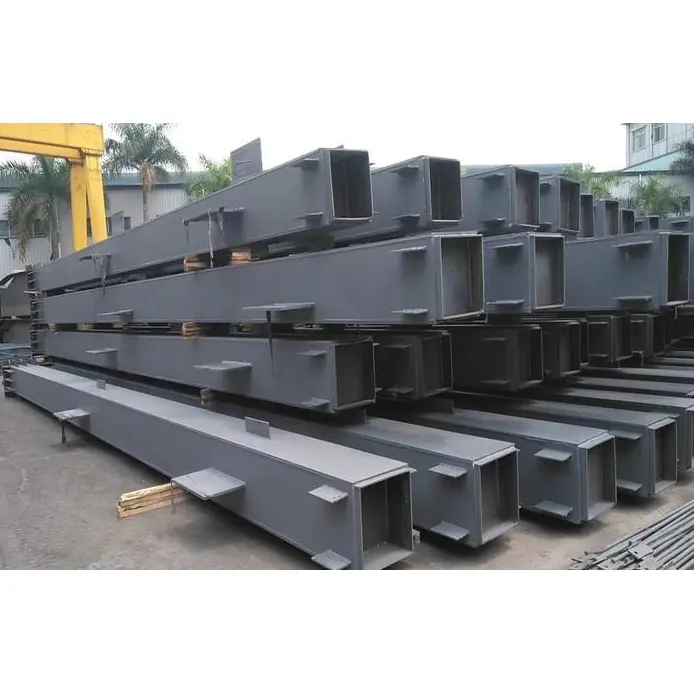

Kare İçi Boş Yapısal Çelik Kolon, bir tür kapalı kesitli, kutu şeklinde yük taşıyan diktir. Hafif ve orta ölçekli çelik yapı projeleri için en uygun maliyetli birincil dikey destek bileşenini temsil eder. Tipik olarak yönlü yük taşıma özellikleri sergileyen H-kirişlerin yapısal özelliklerinden farklı olarak bu kare çelik kolon, kapalı, kaynaklı bir kesite sahiptir. Bu tasarım, her iki yönde de dengeli yük taşıma performansı sağlarken, sade, kare bir estetik ve daha hafif bir öz ağırlık sunar.
- Temel Malzeme Seçimi: Piyasada mevcut olan ana akım, yüksek kaliteli yapısal çelik levhaları (özellikle Q235B ve Q355B kaliteleri) dikkatle seçiyoruz. Bu ham maddeler düşük safsızlık seviyelerine sahiptir; dayanıklılıkları ve yapısal sağlamlıkları ulusal inşaat standartlarına tamamen uygundur ve böylece çatlama veya korozyon gibi gelecekteki potansiyel riskleri kaynağından ortadan kaldırır.
- İşleme İş Akışı: Kare İçi Boş Yapısal Çelik Kolon, hammadde olarak yassı çelik levhalar kullanılarak üretilir. Bu plakalar kapalı bir kare tüp (kutu kesitli) profil oluşturacak şekilde bükülür ve birleştirilir. Kolonlar, hassas kesme, mekanik düzeltme, taban plakasının kaynaklanması, bağlantı deliklerinin delinmesi, pas giderme ve korozyon önleyici yüzey kaplamayı içeren sıkı bir bitirme işleminden geçer.
- Yapısal Özellikler: Kapalı kutu kesitli yapı genel olarak kompakt ve tekdüzedir. Kolon şaftı, sıfır bükülme sapması ile tamamen düz kalır ve iç gerilim dağılımı tekdüze olup, hem dikey sıkıştırma yüklerine hem de yanal burulma kuvvetlerine stabil bir şekilde dayanabilmesini sağlar.
- Standart Bileşenler: Tamamlanmış kare kolon gövdesi, kalınlaştırılmış masif çelik taban plakası ve sabit takviye plakaları.
- Yardımcı Malzemeler: Özel imalat bağlantı plakaları, yüksek mukavemetli tespit cıvataları ve bağlantı köşebent plakaları (pabuçlar).
- Teslimat Avantajı: Tüm bileşenler aynı anda birleşik bir set halinde üretilerek mükemmel boyutsal uyumluluk sağlanır. Ek aksesuarları ayrıca satın almanıza gerek yoktur; Eksiksiz, kuruluma hazır paket tek bir gönderiyle teslim edilir ve bu sayede anında yerinde kurulum yapılabilir.
- Hafif Endüstriyel Binalar: Küçük ve orta ölçekli çelik yapılı fabrikalar, depolar, basit üretim atölyeleri ve dış mekan gölgelikleri.
- Prefabrik Geçici Tesisler: Şantiye modüler konutları, prefabrik şantiye muhafazaları için destek kolonları ve geçici inşaat platformları.
- Ticari ve Sivil Altyapı: Az katlı ticari binalar, otoparklar, küçük ölçekli çelik peyzaj yapıları ve belediye destek yapıları.
Kapalı kesitli kare boru, her iki yönde de benzer atalet momentlerine sahiptir ve geleneksel açık kesitli çelik profillerin (tipik olarak anizotropik mukavemet sergileyen) doğasında olan zayıflığının üstesinden gelir. Bu, basınç, yanal yer değiştirme ve burulma direnci özelliklerinin aynı anda maksimuma çıkarılmasını sağlar. Tasarımcılar, çift yönlü yük farkları için ek hesaplamalar yapma ihtiyacından kurtuluyor, bu da ürünü çerçeve kolonları ve çevre yük taşıyan destekler dahil olmak üzere çeşitli kurulum konumlarına uygun hale getiriyor ve genel yapısal tasarım şemasını etkili bir şekilde basitleştiriyor.
Eşdeğer yük taşıma kapasitesi öncülüğünde, Kare İçi Boş Yapısal Çelik Kolonun kendi ağırlığı, H-kirişlerin veya beton kolonlarınkinden önemli ölçüde daha düşüktür. Bu sadece temel dökme maliyetini azaltmakla ve alttaki toprak üzerindeki yükü hafifletmekle kalmaz, aynı zamanda daha hafif kaldırma ekipmanlarının kullanılmasına olanak tanır ve sahadaki işçilik maliyetlerini azaltır. Dolayısıyla sınırlı bütçeli, küçük ve orta ölçekli hafif çelik yapı projeleri için son derece uygundur.
Yapısal elemanlar kusursuz biçimde kare ve düzdür; keskin, çıkıntılı kenarlardan yoksun düz yüzeylere sahiptir ve bu sayede güçlü bir görsel bütünlük sağlar. İster açık iç yük taşıyıcı kolonlar olarak ister dekoratif panellerle kaplanmış dış kolonlar olarak kullanılsınlar, ticari, konut ve peyzaj projelerinin estetik taleplerini karşılamak için yapısal işlevselliği mimari estetikle dengeleyerek tasarıma kusursuz bir şekilde entegre olurlar.
Bitmiş ürünler, hem düzlük hem de uç yüz düzlüğü açısından sıkı fabrika standartlarını karşılar ve standartlaştırılmış önceden delinmiş delikler ve eğimli kenarlarla birlikte gelir. Bu, yerinde montaj sırasında hizalama hatalarına karşı yüksek tolerans sağlar ve inşaat personelinin zaman alıcı taşlama veya düzeltme işleri yapması ihtiyacını ortadan kaldırır. Acemi ekipler bile montaj görevlerini hızlı bir şekilde tamamlayabilir ve böylece genel inşaat programını gözle görülür şekilde hızlandırabilir.
Kuru iç mekanlar, açık dış alanlar ve nemli kıyı bölgeleri dahil olmak üzere çeşitli çalışma ortamlarına göre uyarlanmış üç farklı korozyon önleyici çözüm sunuyoruz: boya kaplama, sıcak daldırma galvanizleme ve ön galvanizli çelik şerit işlemi. Müşteriler, proje bütçelerine ve amaçlanan çalışma ortamına göre seçimlerini serbestçe yapabilirler; böylece oksidasyona, yağmur suyu korozyonuna ve rüzgar basıncı erozyonuna karşı uzun vadeli direnç sağlanır ve böylece çelik kolonların servis ömrü uzatılır.
Çeşitli proje gereksinimlerini karşılamak için çeşitli standart boyutlarda hazır bir stok bulundururken aynı zamanda özel uzunluklar, belirli duvar kalınlıkları, benzersiz şekilli kesikler ve özel kulak plakası kaynağı dahil olmak üzere standart dışı özelleştirme hizmetleri sunuyoruz. Daha küçük boyutlar, küçük kanopiler ve prefabrik yapılar gibi uygulamalar için uygundur; daha büyük boyutlar ise orta ölçekli endüstriyel tesislerin ağır yük taleplerini karşılayabilir ve böylece farklı proje katmanlarındaki tedarik ihtiyaçlarını kapsamlı bir şekilde karşılayabilir.
Kare İçi Boş Yapısal Çelik Kolonlarımız, plakaların ve tüplerin hassas boyutlandırılmasını sağlamak için CNC kesme ekipmanı kullanılarak işlenir. Uç yüzlerin dikliğini sıkı bir şekilde kontrol ediyoruz, böylece kenar kırılması sorunları olmayan pürüzsüz, çapaksız kesim bölümleri elde ediyoruz ve böylece yapısal elemanların doğrudan kaynaktan hizalama hassasiyetini garanti ediyoruz.
Her sütun kalınlaştırılmış, sağlam bir taban plakasıyla eşit şekilde donatılmıştır. Yoğun, sağlam kaynak dikişleri sağlamak için çevresel, tam nüfuzlu bir kaynak işlemi kullanıyoruz. Bu, eksik füzyon veya cüruf kalıntıları gibi kalite kusurlarını ortadan kaldırır, böylece kolon tabanı-temel bağlantısının yapısal stabilitesini güçlendirir ve ağır yük koşulları altında taban plakasının ayrılmasını önler.
İnşaat planlarına sıkı sıkıya bağlı kalarak, yerinde montaj sırasında cıvatalar ve plakalar arasında kusursuz hizalama sağlamak için tüm işleme parametrelerini ulusal standartlara göre karşılaştırarak, bağlantı deliklerinin delinmesi, kaynak bağlantı kulak plakaları ve uç eğimlerinin frezelenmesi dahil olmak üzere hassas özelleştirme prosedürlerini yürütüyoruz.
Belirtilen korozyon önleme planına uygun olarak, hadde tufalını ve pas katmanlarını çelik yüzeyden tamamen çıkarmak için mekanik temizleme ve kumlama tekniklerinin bir kombinasyonunu kullanıyoruz. Pas gidermenin hemen ardından, astar ve son katlardan oluşan çok katmanlı bir kaplama sistemi uyguluyoruz veya ana malzemenin ikincil paslanmasını önlemek için sıcak daldırma galvanizleme gerçekleştiriyoruz.
- Soğuk Şekillendirilmiş Kapalı Yapısal Çelik Bölümler için Şartname: GB/T 6728
- Çelik Yapıların Tasarım Standardı: GB 50017-2017
|
Malzeme |
Akma Dayanımı |
Çekme Dayanımı |
Kırılma Sonrası Uzama |
Düşük Sıcaklıkta Darbe Enerjisi |
|
Q235B |
≥235MPa |
375~500 MPa |
≥%26 |
≥27J |
|
Q355B |
≥355MPa |
470~630MPa |
≥%20 |
≥34J |
- Standart Yan Uzunluklar: 40×40mm, 50×50mm, 60×60mm, 80×80mm, 100×100mm, 120×120mm, 150×150mm, 200×200mm;
- Uyumlu Duvar Kalınlıkları: 2,0 mm, 2,5 mm, 3,0 mm, 4,0 mm, 5,0 mm, 6,0 mm, 8,0 mm;
- Standart Uzunluklar: 2m–12m; özel uzunluklar için minimum sipariş eşiği olmaksızın, belirtilen herhangi bir uzunluk aralığında özel kesimi destekler.
- Kesit Alanı: 1536 mm² (15,36 cm²)
- Teorik Birim Ağırlığı: 12,06 kg/m
- Yapısal Özellikler: Dengeli çift yönlü bükülme ve burulma direnci; eksenel sıkıştırma altında mükemmel stabilite; Hafif çerçeveli yapısal uygulamaların büyük çoğunluğu için uygundur.
- Yapısal Avantajları: Kapalı kutu kesitli yapıya sahiptir; Açık kesitli çelik profillere kıyasla yanal yer değiştirme ve burulmaya karşı üstün direnç sunarak yanal rüzgar basıncını ve dış sismik kuvvetleri etkili bir şekilde azaltır.
- Tasarım Eşikleri: Bileşen narinlik oranı (λ) ≤ 150; bu değer, sivil inşaatlarda ve orta ölçekli endüstriyel binalarda hafif çelik için kritik tasarım sınırlarını ("kırmızı çizgiler") karşılar ve bu da onu çeşitli yük taşıyan çerçeve kolonlarının tasarım standartlarına uygun hale getirir.
- Boyutsal Sapma: Kenar uzunluğundaki ve et kalınlığındaki sapmalar, soğuk şekillendirilmiş çelik profiller için ulusal standartların öngördüğü sınırlara sıkı sıkıya bağlıdır.
- Doğruluk Doğruluğu: Yapı elemanının genel düzlüğü, toplam uzunluğunun ≤ 1/1000'i olacak, bu da bükülme veya eğrilme gibi sorunları etkili bir şekilde ortadan kaldıracaktır.
- Uç Yüz Gereksinimleri: Kesilen uç yüzlerin mükemmel şekilde düz ve dik olması (eğim veya girinti olmaması) sağlanır, böylece kurulum sırasında tam uyum sağlanır.
- Sprey Kaplama: 80–120 μm kontrollü kuru film kalınlığı ile çift katmanlı astar ve son kat uygulaması içerir. Bu seçenek, kuru iç ortamlar için idealdir ve optimum performans ve maliyet etkinliği dengesini sunar.
- Sıcak Daldırma Galvanizleme: ≥ 65 μm çinko kaplama kalınlığına sahiptir ve oksidasyona ve korozyona karşı maksimum direnç sağlar. Dış mekan, açık hava koşullarında bu işlem 8 ila 15 yıl arasında bir hizmet ömrü sağlar.
- Ön Galvanizli Şerit Kare Boru: Temel malzemenin kendisi, sağlam, temel pas önleme özellikleri sunan önceden uygulanmış bir çinko kaplamaya sahiptir. Bu, onu basit, hafif çelik konstrüksiyon projeleri için uygun maliyetli bir seçim haline getirir.
Kare İçi Boş Yapısal Çelik Kolonlarımız -20°C ila +60°C sıcaklık aralığında uzun vadede stabil çalışacak şekilde tasarlanmıştır. Sismik kuvvetlere ve rüzgar basıncına karşı doğal olarak dirençli olan bu ürünler, aşırı yüksek veya düşük sıcaklıklardan etkilenmez. Bu sütunlar, kapalı kapalı alanlar, açık hava dış ortamları ve nemli kıyı bölgeleri dahil olmak üzere çok çeşitli ortamlarda kullanıma uygundur.
Kare İçi Boş Yapısal Çelik Kolonların deneyimli bir yerli üreticisi olan HAISHENG, Tianjin, Fujian, Shandong ve Hubei'de bulunan beş adet son teknoloji akıllı üretim üssünü işletmektedir. Kesme, kaynaklama ve derin işlemeden korozyon önleme işlemine kadar tüm üretim yaşam döngüsünü bağımsız olarak yöneterek, ara fiyat artışlarının olmadığı doğrudan müşteriye tedarik zinciri sağlıyoruz. İster küçük parti alımları ister büyük hacimli konteyner ihracatları olsun, alıcılara gerçek, en düşük fabrika çıkış fiyatları sunarak proje satın alma bütçeleri üzerinde etkin kontrol sağlıyoruz.
Hammaddelerin alınmasından bitmiş ürünlerin sevkiyatına kadar tüm süreci kapsayan kapsamlı, uçtan uca bir kalite kontrol mekanizması kurduk. Hammaddeler, malzeme sertifikalarına göre ayrı ayrı doğrulanır; üretim aşamasında boyutlar üzerinde anlık kontroller yapıyoruz ve kaynak dikişleri üzerinde tahribatsız testler gerçekleştiriyoruz; Son olarak, tüm bitmiş ürünler, korozyon önleyici kaplamanın düzgünlüğünü ve kalınlığını doğrulamak için birleşik denetimlere tabi tutulur. Tüm ürünler, GB/T 6728 ve GB 50017-2017 ulusal standartlarına sıkı sıkıya uygundur. Deformasyon, kötü kaynak ve korozyon gibi kalite sorunlarını titizlikle ortadan kaldırıyoruz, böylece müşterilerimizin yerinde kurulumda yeniden çalışma ve proje kabul denetimlerini geçememe gibi sorunlardan kaynağında kaçınmasına yardımcı oluyoruz.
Tipik tek ürün tedarikçilerinin aksine, standart dışı kesme, özel delik açma, kulak plakası kaynağı ve inşaat çizimlerine dayalı özel korozyon önleme işlemlerini gerçekleştirebiliyoruz. Kanopiler, depolar ve basit yapısal projeler için ideal olan standart kare içi boş kesitli kolonları stoktan tedarik ederken aynı zamanda orta ölçekli fabrikalar ve yüksek katlı yardımcı çelik yapılar gibi karmaşık projelerin taleplerini karşılamak için özel ağır hizmet kutu kesitli kolonlar da sunuyoruz. Bu, hem standartlaştırılmış tedarik hem de kişiselleştirilmiş özelleştirme ihtiyaçlarını karşılayan tek elden bir çözüm sağlar.
Çelik yapı ihracat endüstrisinde uzun yıllara dayanan derin uzmanlığımızla, Güneydoğu Asya, Orta Asya, Afrika ve Güney Amerika gibi bölgelerin mühendislik satın alma standartlarında bilgili, özel bir yurtdışı proje ekibine sahibiz. Eksiksiz gümrükleme belgeleri, kalite kontrol sertifikaları ve malzeme raporları sağlıyoruz. Özelleştirilmiş ihracat paketlemeyi destekliyoruz ve istikrarlı sınır ötesi lojistik kanallarından faydalanırken, aynı zamanda uluslararası müşterilerimiz için tedarik ve teslimat sürecini basitleştirmek amacıyla çok dilli teknik destek sunuyoruz.
Satış öncesi hizmetler arasında spesifikasyon seçimi ve yük eşleştirme konusunda yardım; satış süreci sırasında üretim ve nakliye durumuna ilişkin gerçek zamanlı güncellemeler sağlıyoruz; ve satış sonrası, ücretsiz kurulum rehberliği ve sorun giderme desteği sunuyoruz. Ürünün kendisinden kaynaklanan her türlü kalite sorunu için garanti ve bakım hizmetleri sağlıyoruz. Ayrıca ortaklarımıza yapısal modifikasyonlar ve bileşen değişimleri de dahil olmak üzere uzun vadeli teknik destek sunuyoruz.
1. S: Kare içi boş kesitli çelik kolonlar ve H-kirişli çelik kolonlar arasında nasıl seçim yapabilirim?
C: Kare İçi Boş Yapısal Çelik Kolonlar, yükleri iki yönde eşit olarak dağıtır, temiz bir estetiğe sahiptir, daha hafiftir ve üstün maliyet etkinliği sunar. Hafif ve orta büyüklükteki fabrikalar, depolar, dış mekan gölgelikleri, garajlar, prefabrik modüler binalar ve alçak sivil yapılar için çok uygundurlar. H-kirişli kolonlar ise yüksek katlı, geniş açıklıklı ve ağır hizmet tipi endüstriyel binalar için daha uygundur. Müşteriler, belirli yük gereksinimlerine ve bütçe kısıtlamalarına göre seçimlerini esnek bir şekilde yapabilirler.
2. S: Q235B ve Q355B çelik kaliteleri arasında nasıl seçim yapmalıyım?
C: Q235B malzemesi daha düşük maliyetler ve mükemmel dayanıklılık sunarak kanopiler, prefabrik konutlar ve küçük depolar gibi hafif yüklü projeler için tamamen uygundur. Q355B, üstün basınç ve yük taşıma özelliklerine sahip, yüksek mukavemetli bir malzemedir; bu da onu ağır yüklü sanayi tesisleri, yüksek rüzgar basıncına maruz kalan dış alanlar ve korozyona yatkın kıyı bölgelerini içeren orta ölçekli çelik yapı projelerine uygun hale getirir.
3. Soru: Belirli uygulama senaryoları için hangi korozyon önleyici işlemler en uygunudur? Garanti süresi nedir?
C: Kuru iç ortamlar için, en iyi maliyet etkinliğini sunduğundan sprey kaplama önerilir. Standart dış mekan koşulları için, 8 ila 15 yıl hizmet ömrü sağlayan sıcak daldırma galvanizleme tercih edilir. Basit, geçici yapılar için galvanizli şerit çelikten yapılmış kare borular uygun bir seçenektir. Normal çalışma koşulları altında ve insan yapımı hasarlar hariç, sprey kaplamalı ürünler 1 ila 3 yıl garantiye sahipken, sıcak daldırma galvanizli ürünler 5 ila 8 yıl garantiye sahiptir.
