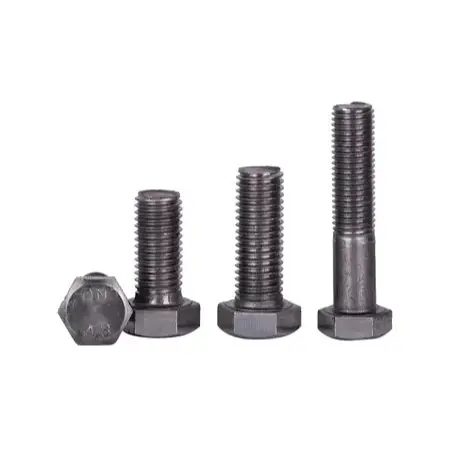

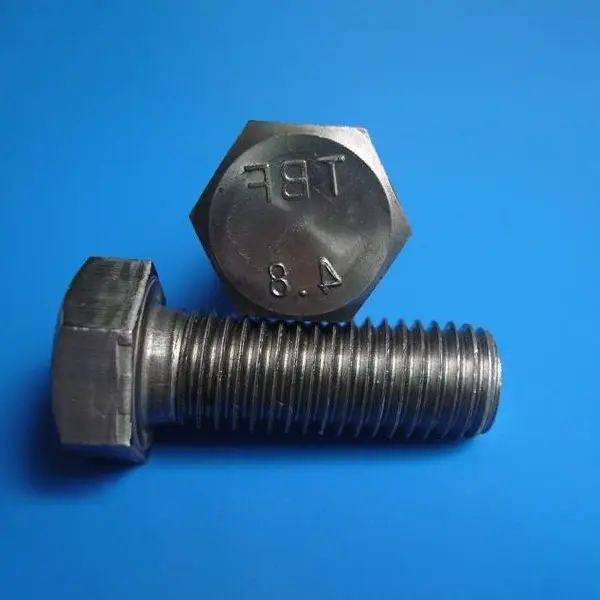

İnşaat İçin Standart Çelik Bağlantı Cıvataları

Temel Tanımlar ve Standart Konfigürasyonlar

Geçerli Standartlar: GB/T 5780 (Sınıf C – kaba/ticari kalite), GB/T 5782 (Sınıf A/B – hassas/rafine kalite)

I. Ürün Tanımları

1. Açıklama

İnşaat için standart çelik bağlantı cıvataları, ikincil bağlantılar ve geçici sabitleme için kullanılan genel amaçlı bağlantı elemanlarıdır. Tasarım ön yüklemesi gerektirmezler; bunun yerine yükleri cıvata sapının kesme direnci ve bağlı bileşenlerin temas yüzeylerindeki yatak basıncı yoluyla aktarırlar. Üretim hassasiyetine göre iki ana türe ayrılırlar: C Sınıfı (kaba/ticari kalite) ve A/B Sınıfı (hassas/rafine kalite).

2. Mukavemet Dereceleri

Ortak notlar: 4,6, 4,8 ve 5,6. Mukavemetleri, yüksek mukavemetli cıvatalardan önemli ölçüde daha düşüktür; birincil yük taşıyan bağlantılarda veya değişken dinamik yüklere maruz kalan bağlantılarda kullanılmamalıdır.

3. Ortak Malzemeler

Ana gövde, yüksek maliyet etkinliği ve işleme kolaylığı sunan düşük karbonlu çelikten veya Q235'ten yapılmıştır.

4. Spesifikasyon Aralığı

Nominal çaplar: M10, M12, M16, M20, M22, M24; nominal uzunluklar: 30–200 mm (talep üzerine özelleştirilebilir).

Sınıflandırma Detayları

C Sınıfı (Kaba/Ticari Sınıf) Cıvatalar: Daha düşük üretim hassasiyeti, daha büyük sap toleransları ve cıvata deliklerinde daha büyük açıklıklar ile karakterize edilir; yerinde kuruluma olanak tanır ve mühendislik projelerinde en yaygın kullanılan türdür.

A/B Sınıfı (Hassas/Gelişmiş Sınıf) Cıvatalar: Yüksek hassasiyet ve sıkı geçme boşluklarıyla karakterize edilen, eşit yük dağılımı sağlayan; genellikle ekipman tabanları ve hassas ekleme bağlantıları için kullanılır.

II. Standart Montaj Yapılandırması

İnşaat bağlantı cıvataları için standart montaj: 1 cıvata + 1 altıgen somun + 1 düz pul; Özel çalışma koşullarına bağlı olarak yaylı rondelalar eklenebilir. 1. Altıgen başlı standart cıvata gövdesi; standart kaba dişlere ve azaltılmış çaplı bölümlere sahip olmayan sağlam bir sapa sahiptir.

2. Standart eşleşen altıgen somun; Dişler güvenli sabitleme için hizalanır.

3. Düz pul (standart): Yatak alanını artırmak ve sıkma sırasında yüzeyin hasar görmesini önlemek için somun veya cıvata başının altına yerleştirilir.

4. Yaylı rondela (isteğe bağlı): Elastik kilitleme sağlamak için titreşime maruz kalan bölgelere monte edilir; sadece gevşemeyi önlemeye yarar ve yapısal yük taşıma kapasitesini arttırmaz.

Standart montaj konfigürasyonları:

· Temel: 1 cıvata + 1 somun + 1 düz pul (en yaygın)

· Gevşemeyi önleyen: 1 cıvata + 1 somun + 1 düz pul + 1 yaylı rondela

III. Yüzey İşlem

1. Düz / Siyah oksit: Kuru iç ortamlar için; en düşük maliyet.

2. Sıcak daldırma galvanizleme: Dış mekan, açık, nemli veya aşındırıcı ortamlar için; paslanmaya dayanıklı ve dayanıklıdır.

3. Elektroforez / Boyama: Temel korozyon korumasına sahip dekoratif kaplama; Genellikle muhafazalar ve korkuluklar için kullanılır.

IV. Uygulama Senaryoları

1. Bileşenlerin geçici montajı ve sabitlenmesi.

2. Korkuluklar, merdivenler, bakım platformları, çatı/duvar kaplamaları ve boru destekleri gibi ikincil yapılara yönelik bağlantılar.

3. Hafif yardımcı yapılar ve yük taşımayan dekoratif elemanlar.

V. Ek Noktalar

1. Kurulum: Standart manuel veya elektrikli anahtarlar kullanılarak sıkılabilir; ilk sıkma, son sıkma veya tork kontrolü için özel bir gereklilik yoktur.

2. Özellikler: Biraz büyük deliklere kuruluma izin verir; montajı/sökülmesi kolaydır ve tekrar kullanılabilir; yüksek titreşimli ortamlarda gevşemeye eğilimlidir.

3. Kısıtlamalar: Çelik kirişler, kolonlar veya vinç kirişleri gibi kritik yük taşıyan bağlantılarda yüksek mukavemetli cıvataların yerine kullanılması kesinlikle yasaktır.

İnşaat için Standart Çelik Bağlantı Cıvatalarının temel avantajları nelerdir?

1. Düşük maliyetli, tedarik edilmesi kolay ve çok yönlü.

2. Özel bir alete gerek yoktur; kurulum standart bir manuel anahtarla yapılabilir.

3. Düşük mukavemet ve düşük ön yük; Titreşime ve kaymaya karşı zayıf direnç.

4. Tekrar tekrar sökülüp yeniden monte edilebilir; Kurulum ve kaldırma uygundur.

5. Yük altında deformasyona eğilimli; çelik yapılardaki birincil yük taşıyan bağlantılar için uygun değildir.

Fark Yaratan Öne Çıkanlar

I. Temel Avantajlar

1. Düşük maliyet ve yüksek maliyet verimliliği

Bu standart yapı bağlantı cıvatalarının hammaddeleri ve üretim süreçleri basittir, bu da yüksek mukavemetli cıvatalardan çok daha düşük bir birim fiyatla sonuçlanır; kapsamlı ikincil bağlantılar veya geçici sabitlemeler için kullanıldığında maliyetleri önemli ölçüde azaltırlar.

2. Minimum ekipman gereksinimiyle basit kurulum

Kalibre edilmiş tork anahtarlarına veya özel son sıkma ekipmanına gerek yoktur; standart manuel veya elektrikli anahtarlar yeterlidir. Süreç, ilk sıkma, son sıkma veya torkun yeniden incelenmesi gibi karmaşık adımları ortadan kaldırarak öğrenmeyi ve uygulamayı kolaylaştırır.

3. Yüksek uyarlanabilirlik ve kurulum toleransı

Cıvata ile delik arasındaki büyük boşluk (C Sınıfı kaba cıvatalarda tipiktir), yerinde küçük delik genişletme ve hizalama ayarlamalarına izin vererek bileşen montajını basitleştirir. Kısıtlı erişim bölgeleri olmadan herhangi bir mekansal yönde kurulum mümkündür.

4. Esnek montaj/demontaj ve yeniden kullanılabilirlik

Yapısal hasarı önleyecek şekilde tasarlanan bu cıvataların çıkarılması ve yeniden takılması kolaydır ve yüksek devir oranları sunar; özellikle geçici sabitlemeler, sık bakım gerektiren alanlar veya gelecekte değişiklik ve değiştirmeye tabi bileşenler için uygundurlar.

5. Basit konfigürasyon ve kolay yerinde yönetim

Standart montaj basitçe bir cıvata, bir somun ve bir düz rondeladan oluşur. Daha az bileşen sayesinde uyumsuzluk veya kayıp riski daha düşük olur, bu da envanter depolamayı ve yerinde talep yönetimini basitleştirir.

II. Göreceli Dezavantajlar

1. Tasarım ön yüklemesi yok; kayma ve titreşime karşı zayıf direnç

Yük aktarımı yalnızca diş kilitlemeye dayanır; dinamik yükler veya tekrarlanan titreşimler altında kolayca gevşerler ve birincil yük taşıyan veya yorulma açısından kritik bağlantılarda kullanımları kesinlikle yasaktır.

2. Düşük mukavemet derecesi

Ağırlıklı olarak Derece 4.6 veya 4.8; çekme ve kesme yükü taşıma kapasiteleri, Sınıf 8.8 veya 10.9 yüksek mukavemetli cıvatalardan çok daha düşüktür, bu da onları ağır yükler veya önemli bükülme momentleri için uygunsuz hale getirir. 3. Zayıf Bağlantı Sertliği

Yük altında bileşenler daha fazla kayma ve deformasyona maruz kalır ve birincil çelik yapı bağlantılarının sağlamlık gereksinimlerini karşılayamaz.

III. Seçim Kriterlerinin Özeti

1. Sıradan Cıvatalara şunlar için öncelik verin: Geçici sabitleme, ikincil yapılar (korkuluklar, braketler, kaplama vb.), statik yük uygulamaları ve yüksek kayma direnci gereksinimleri olmayan yerler.

2. Aşağıdakiler için Yüksek Mukavemetli Cıvataları seçin: Birincil yük taşıyan elemanları (kirişler, kolonlar, vinç kirişleri, kafes kirişler vb.), dinamik yükler, yüksek sertlik gereksinimleri ve yüksek kayma direnci gereksinimleri içeren kalıcı bağlantı bağlantıları.

Saha İnşaat Süreci

Geçerli Standart: GB 50205-2020. C Sınıfı (kaba) ve A/B Sınıfı (hassas) sıradan cıvatalar için geçerlidir; iki senaryoyu kapsar: geçici sabitleme ve kalıcı yapısal bağlantılar.

I. İnşaat Hazırlığı

1. Malzeme Doğrulaması: Cıvata özelliklerini, uzunluğunu, mukavemet derecesini ve yüzey işlemini kontrol edin. Gerektiğinde eşleşen somunları, düz pulları ve yaylı rondelaları talep edin; bunları düzenli bir şekilde saklayın ve iplikleri hasardan koruyun.

2. Alet Hazırlama: Standart manuel anahtarlar, elektrikli anahtarlar, açılı taşlama makineleri, eğeler ve işaretleyiciler; tork kalibrasyon ekipmanı gerekmez.

3. Bileşen Denetimi: Bağlantı yüzeylerini toz, yağ ve gevşek pası temizlemek için temizleyin. Plaka birleştirme boşluklarını inceleyin; boşluklar aşırı ise, spesifikasyonlara uygun olarak ayar plakalarını takın.

4. Delik Hizalama Kontrolü: Cıvata deliği hizalamasını doğrulayın. C Sınıfı cıvatalar için küçük çaplı raybalamaya izin verilir, ancak delikleri büyütmek için gazla kesmek kesinlikle yasaktır; aşırı sapmalar düzeltici eylem gerektirir (örn. doldurma ve yeniden delme).

II. Bileşen Konumlandırma ve Geçici Sabitleme

1. Çelik bileşenleri kaldırın ve hizalayın; eksenleri, yüksekliği ve düzlüğü ayarlayın; geçici desteklerle sabitleyin.

2. Genel kaymayı önlemek için az sayıda cıvata veya saplama pimi kullanarak konumu geçici olarak sabitleyin.

III. Cıvata Ekleme

1. Cıvataları serbestçe takın; tutarlı bir yönelimi sürdürmek; çekiçleyerek içeri girmeye zorlamayın.

2. Montaj sırası: Cıvata başı → Parça plakası yüzeyi → Düz pul → (Gerekiyorsa yaylı rondela) → Diğer bileşen plakası yüzeyi → Somun. 3. Yaylı rondelanın ayrık ucu yatak yüzeyine düz durmamalıdır; bu, gevşeme önleme işlevini garanti eder.

IV. Çakma İşlemleri

1. Sabitleme sırası: Bağlantı noktalarındaki cıvata gruplarını simetrik olarak merkezden dışarıya doğru sıkın; uzun ekleme bağlantıları için, plakanın bükülmesini veya eşit olmayan gerilim dağılımını önlemek için ortadan her iki uca doğru ilerleyin.

2. Sabitleme gereksinimleri: Plaka yüzeyleri yakın temas halinde oluncaya kadar sıkın; orta derecede sıkma yeterlidir. İlk sıkma, son sıkma veya tork sınırları için özel bir gereklilik yoktur ve ön yükün sıkı kontrolü de gerekli değildir.

3. Çok sıralı cıvata düzenlemeleri için her bir cıvatayı ayrı ayrı ve sırayla sıkın; hiçbir cıvatanın eksik olmadığından veya yeterince sıkılmadığından emin olun.

V. Biten İşin Görünümü ve Korunması

1. Sabitlemeden sonra, bağlantının çevresindeki kalıntıları ve fazla metal talaşlarını temizleyin.

2. Açıkta kalan dişlerin uzunluğunu kontrol edin; standart 2-3 ipliktir. Açıkta kalan kısım çok uzun veya çok kısaysa uygun uzunlukta bir cıvatayla değiştirin.

3. Açıktaki dişlere ve kesilme veya darbeden etkilenen bölgelere rötuş pas önleyici boya uygulayın.

4. Tamamlanan derzleri ağır darbelerden veya dış etkilerden koruyun.

VI. Kalite Kontrol ve Kabul

1. Kapsamlı görsel inceleme

· Cıvatalar, somunlar ve rondelaların tümü mevcut ve doğru şekilde takılmış, eksik veya yanlış hizalanmış parça yok;

· Bağlantı yüzeyleri görünür boşluk kalmayacak şekilde sıkı bir şekilde oturur;

· Açıkta kalan iplikler, görsel kalite standartlarını karşılayan 2-3 ipliği ölçer;

· Çekiç izi veya iplik hasarı yok.

2. İşlevsel denetim

Gevşeme olmadığından emin olmak için titreşime maruz kalan alanlarda hedefli nokta kontrolleri gerçekleştirin.

VII. İnşaat Yasakları

1. Gaz kesme veya yakma yoluyla genişletme veya delik oluşturmayı kesinlikle yasaklayın;

2. Birincil yük taşıyan bağlantılarda yüksek mukavemetli cıvataların sıradan cıvatalarla değiştirilmesini kesinlikle yasaklayın;

3. Yaylı rondelalar geriye doğru takılmamalı veya çıkarılmamalıdır;

4. Sık titreşime maruz kalan alanlarda, yük taşıyıcı bağlantının tek yolu olarak sıradan cıvatalar kullanılmamalıdır. Basitleştirilmiş Süreç

İnşaat hazırlığı → Bileşen hizalaması ve geçici sabitleme → Cıvata yerleştirme + pul ve somunların montajı → Simetrik sıkma → Diş çıkıntısının kontrolü + korozyon önleyici rötuş → Kabul muayenesi

Temel Performans Parametreleri

Standartlar: GB/T 5780, GB/T 5782, GB/T 3098.1; C Sınıfı (kaba) cıvatalar ve A/B Sınıfı (hassas) cıvatalar olarak sınıflandırılmıştır; ortak güç dereceleri: 4.6, 4.8, 5.6.

I. Temel Malzeme ve Sertlik

1. Ortak malzemeler: Düşük karbonlu çelik, Q235

2. Yüzey işleme: Düz yüzey, siyah oksit, sıcak daldırma galvanizleme, elektroforez

3. Rockwell Sertliği (HRC)

1. Sınıflar 4.6/4.8: ≤28 HRC

2. Sınıf 5.6: 22–32 HRC

II. Mekanik Özellikler (Minimum Değerler)

Not: Sıradan cıvatalar tasarım ön yüküne tabi değildir; Yük aktarımı kesme ve taşıma etkisine dayanır.

III. Boyut ve Diş Toleransları

1. Konu Hassasiyeti

1. Sınıf C (Kaba) Cıvatalar: 8g (geniş tolerans, cıvata ile delik duvarı arasında önemli boşluk; en yaygın olarak sahada kullanılır)

2. Sınıf A/B (Hassas) Cıvatalar: 6g (yüksek hassasiyet, minimum montaj boşluğu)

2. Uzunluk Toleransı: Nominal uzunluk ±2 mm

3. Sap Düzlüğü: ‰ (mil başına)

IV. İnşaat ve Kurulum Parametreleri

1. Diş Çıkıntısı: Sıkma sonrasında somunun dışına çıkan 2-3 diş kabul edilebilir olarak kabul edilir

2. Montaj Aksesuarları

1. Standart: Düz rondela; Titreşen bileşenler için yaylı rondela eklenmiştir (yalnızca gevşemeyi önlemeye yarar; yük taşıma kapasitesini artırmaz)

3. Delik Gereksinimleri

1. C Sınıfı (Kaba) Cıvatalar: Bir eğe kullanılarak yerinde küçük delik büyütmeye izin verilir; Gaz kesme yoluyla büyütme kesinlikle yasaktır

2. A/B Sınıfı (Hassas) Cıvatalar: Uygun hassasiyeti sağlamak için delik büyütme kesinlikle yasaktır.

V. Performans Özellikleri

1. Kayma Direnci: Ön yükleme yok; temas yüzeylerinde zayıf kayma direnci; değişken dinamik yüklere veya yoğun titreşime maruz kalan bağlantılar için uygun değildir

2. Yeniden Kullanılabilirlik: Birden çok kez sökülüp yeniden kullanılabilir

3. Bağlantı Sertliği: Nispeten düşük sertlik; yük altında kayma deformasyonuna eğilimli

VI. Uygulama Kapsamı

1. İnşaat İçin Standart Çelik Bağlantı Cıvataları: Yalnızca geçici sabitleme, ikincil yapılar ve statik yüklü yardımcı bileşenler için tasarlanmıştır.

2. Yasaklanmış Kullanım: Çelik çerçeve kiriş-kolon bağlantıları, vinç kirişleri veya uzun açıklıklı kafes kirişler gibi birincil yük taşıyan bağlantılarda kullanılmamalıdır; yüksek mukavemetli cıvataların yerini alamaz

SSS

S1: C Sınıfı ve A/B Sınıfı cıvatalar arasındaki fark nedir?

C: C Sınıfı cıvatalar, daha büyük sap toleranslarına ve cıvata ile delik duvarı arasında daha büyük açıklığa sahip kaba/ticari kalitededir. Bunlar geçici sabitleme ve ikincil yapılar için en yaygın kullanılan türdür çünkü yerinde küçük delik hizalama ayarlarına izin verirler. A/B sınıfı cıvatalar, ekipman tabanları ve hassas ekleme bağlantıları için kullanılan, dar geçme açıklıklarına ve eşit yük dağılımına sahip hassas/iyileştirilmiş kalitededir.

Soru 2: Yüksek mukavemetli cıvatalar yerine sıradan cıvatalar kullanılabilir mi?

C: Hayır. Sıradan cıvataların (Sınıf 4.6/4.8/5.6) tasarım ön yükü yoktur, mukavemetleri düşüktür ve kayma ve titreşime karşı zayıf direnç gösterirler. Çelik kiriş-kolon bağlantıları, vinç kirişleri ve uzun açıklıklı kafes kirişler gibi birincil yük taşıyan bağlantılarda kullanılmaları kesinlikle yasaktır. Tüm kritik yapısal bağlantılar için yüksek mukavemetli cıvatalar (Sınıf 8.8/10.9) kullanılmalıdır.

S3: Yaylı rondelanın amacı nedir?

C: Yaylı rondela, titreşim altında gevşemeyi önlemek için elastik kilitleme sağlar. Düz rondela ile somun arasına monte edilir. Standart statik yük uygulamaları için düz pul tek başına yeterlidir. Titreşimli ekipmanlar, vince bitişik yapılar veya dinamik yük koşulları için yaylı rondela önerilir ancak yine de yüksek mukavemetli cıvata ön gerilimi ile aynı gevşeme önleme performansını sağlamaz.

S4: Sıradan cıvatalar yeniden kullanılabilir mi?

C: Evet. Tork kesme kuvvetine sahip yüksek mukavemetli cıvataların aksine, dişlerin ve sapın hasar görmemesi koşuluyla sıradan cıvatalar, yük taşıma kapasitelerinden ödün vermeden birçok kez sökülebilir ve yeniden kullanılabilir. Bu, onları geçici sabitlemeler, bakım erişim noktaları ve gelecekte değiştirilebilecek bileşenler için ideal kılar.

S5: Düz kaplama, siyah oksit ve sıcak daldırma galvanizleme arasında nasıl seçim yapılır?

C: Düz kaplama / siyah oksit yalnızca kuru iç ortamlar için uygundur. Dış mekana maruz kalma, nemli koşullar veya aşındırıcı ortamlar için sıcak daldırmalı galvanizleme gereklidir; 8-10 yıl korozyon dayanımı sağlar. Temel korozyon korumasına sahip dekoratif uygulamalar için elektroforez kaplama mevcuttur.
