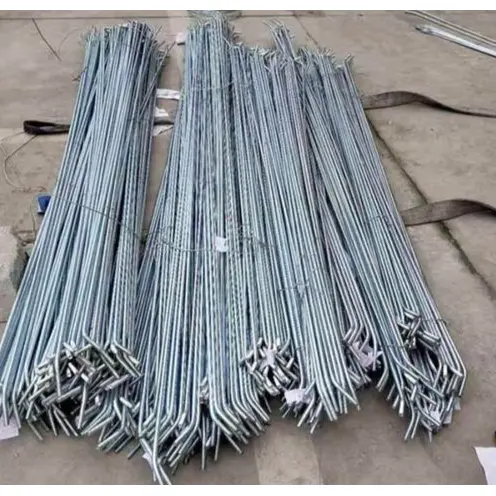

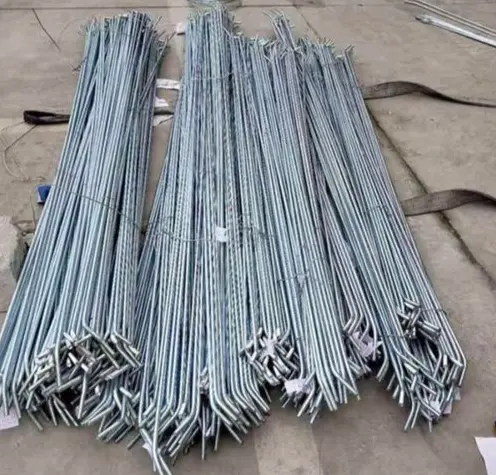

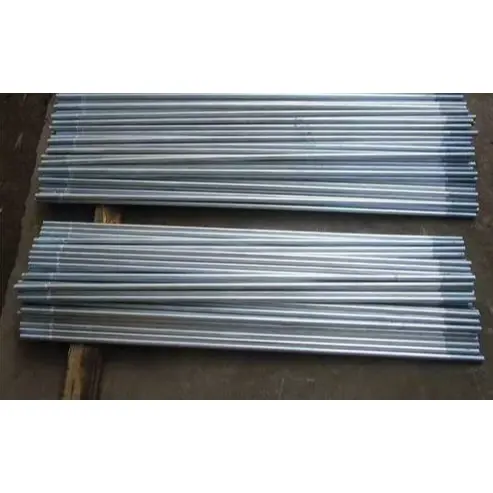

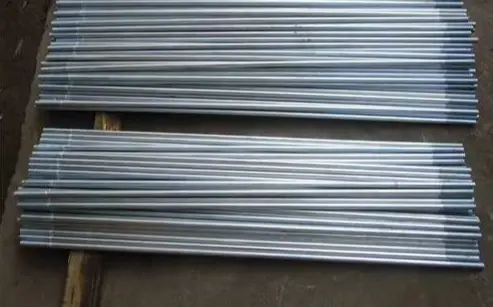

Yapısal Destek için Galvanizli Çelik Bağlantı Çubukları

Yapısal Destek için Galvanizli Çelik Bağlantı Çubukları (sıcak daldırma galvanizli bağlantı çubukları veya çelik gergi çubukları olarak da bilinir), çekme kuvvetlerine dayanmak, yatay yükleri aktarmak, aşıkları ve duvar kirişlerini stabilize etmek ve yanal dengesizliği önlemek için çelik yapılarda (endüstriyel tesisler, çatılar, duvarlar ve fotovoltaik montaj sistemleri gibi) kullanılan yuvarlak çelik yapısal bileşenlerdir.

Ürün Tanımı ve Yapılandırması

I. Temel Ürün Bilgileri

Malzeme: Standart Q235B; Yüksek yüklü uygulamalar için Q355B. Yuvarlak çelik, soğuk çekme, su verme ve temperleme ve her iki uçtan diş açmaya tabi tutulur.

Korozyon önleyici: Sıcak daldırma galvanizli (HDG); çinko kaplama kalınlığı ≥70–100μm; dış mekan veya son derece aşındırıcı kıyı ortamları için uygundur.

Fonksiyon: Tipler arasında düz bağlantı çubukları (yatay bağlantı çubukları), çapraz bağlantı çubukları (diz destekleri/rüzgar desteği) ve gerdirme ayarlı bağlantı çubukları (ayarlanabilir gerginlik) bulunur.

II. Komple Yapılandırma (Standart Montaj)

1) Rot Gövdesi (1 adet)

Çap: φ8/10/12/14/16mm (φ12 en yaygın olanıdır).

Dişler: Her iki uçta M8/M10/M12/M14/M16 (çapa uygun); iplik uzunluğu uç başına 2d–3d'dir.

Uzunluk: Açıklığa göre özelleştirilmiş; tolerans ±5mm; tam dişli veya çift uçlu dişli versiyonları mevcuttur.

Yüzey: Sıcak daldırma galvanizli; tuz püskürtme direnci ≥500 saat.

2) Sabitleme Aksesuarları (Her uç için 1 takım)

Altıgen Somunlar: Sınıf 4.8 / Sınıf 8; sıcak daldırma galvanizli. ·Düz pullar: Q235 / galvanizli; Basıncı dağıtın ve çizilmeyi önleyin.

·Yaylı rondelalar / kilitleme somunları: Titreşim nedeniyle gevşemeyi önleyin (çatı kaplama / rüzgar yükü bölgeleri için zorunludur).

3) Ayarlama / bağlantı aksesuarları (gereksinimlere göre opsiyonel)

· Gerdirmeler (rot ayarlayıcıları): Çatal uçlu veya kapalı gövdeli tipler; 45# çelikten dövülmüş, sıcak daldırma galvanizli; ayar aralığı: ±50–150 mm.

· Pabuç plakaları / bağlantı plakaları: Q235B/Q355B; kalınlık ≥10mm; sıcak daldırma galvanizli; aşıklara / kirişlere / sütunlara bağlantı için.

· İplik koruyucuları: Taşıma / kurulum sırasında iplik hasarını veya korozyonu önleyin.

· Dikme boruları (sıkıştırma çubukları için): dahili bağlantı çubuklu φ42/48 çelik boru; Sıkıştırma altında stabilite sağlar.

III. Temel Parametrelere Hızlı Genel Bakış

·Malzeme: Q235B (σₛ ≥ 235MPa) / Q355B (σₛ ≥ 355MPa).

·Çekilme mukavemeti: ≥400MPa (Q235) / ≥470MPa (Q355).

·Galvaniz kaplama: ≥85μm (dış mekan), ≥100μm (kıyı).

·Ortak özellikler: φ12 (M12), uzunluk 1–6m.

IV. Tipik Uygulama Senaryoları

· Fabrika çatı kaplaması: Düz bağlantı çubukları (aşıklar arasında) + diyagonal bağlantı çubukları (rüzgar direnci) + gerdirmeler (gerginlik ayarı).

·Duvar kaplaması: Duvar kuşakları için diyagonal bağlantı çubukları; Duvarın şişmesini veya yanal yer değiştirmesini önleyin.

·PV montaj sistemleri: Boyuna / enine bağlantı çubukları; Rüzgar ve kar yüklerine karşı stabiliteyi arttırır. Temel Avantajlar

1. Pas ve korozyon direnci: Galvanizli kaplama, onları dış mekan ve nemli çalışma koşullarına uygun hale getirir.

2. Yüksek gerilme mukavemeti: Aşık salınımını etkili bir şekilde kısıtlar ve genel yapısal sağlamlığı arttırır.

3. Ayarlanabilir uzunluk: Uzunluklar yerinde ince ayar yapılarak yüksek kurulum uyarlanabilirliği sağlanır.

4. Verimlilik: Hafif ve uygun maliyetli, toplu kurulumu kolaylaştırır.

Fark Yaratan Öne Çıkanlar

I. Siyah Çelik / Boyalı Bağlantı Çubuklarıyla Karşılaştırma

1. Üstün korozyon ve hava koşullarına dayanıklılık

Kapsamlı sıcak daldırma galvanizlemeye tabi tutulur; kalın, metalurjik olarak bağlanmış kaplama, nemi ve tuz spreyini bloke ederek dış mekanda, nemli veya kıyı ortamlarında uzun süreli kullanıma olanak tanır. Buna karşılık, standart siyah çelik parçalar kolayca paslanır ve boya kaplamaları soyulur veya pul pul dökülür, bu da pasın sık sık temizlenmesini ve yeniden boyanmasını gerektirir; bu da yüksek bakım maliyetlerine neden olur.

2. Daha uzun servis ömrü

Kullanım ömrü normal koşullar altında 20 yılı aşar (boyalı parçaları (3-5 yıl) çok geride bırakır), bu da onları fabrika binaları ve fotovoltaik montaj sistemleri gibi kalıcı dış mekan çelik yapıları için ideal kılar.

3. Mükemmel yüzey bütünlüğü

Çinko kaplama aşınmaya ve darbeye karşı dayanıklıdır, taşıma ve kurulum sırasındaki hasarları en aza indirir. Dişler paslanmaya ve tutukluğa karşı dayanıklıdır, bu da gelecekteki bakım sırasında sorunsuz sökme olanağı sağlar.

4. Düzgün görünüm ve kolay muayene

Spesifikasyonların ve kalitenin yerinde görsel olarak kolayca tanımlanmasına olanak tanıyan tutarlı bir gümüş grisi kaplamaya sahiptir.

II. Paslanmaz Çelik Bağlantı Çubuklarıyla Karşılaştırıldığında

1. Olağanüstü maliyet-performans oranı

Tedarik maliyetleri paslanmaz çelik rot kollarına göre önemli ölçüde daha düşüktür; standart aşındırıcı koşullar altında genel performans karşılaştırılabilir düzeyde olup, proje maliyetlerinde önemli azalmalara yol açar.

2. Kararlı mekanik özellikler

Öncelikle Q235B/Q355B çeliğinden üretilmiştir; mukavemet ve tokluk, çelik yapılar için çekme yükü gereksinimlerini karşılayarak güvenilir yük taşıma kapasitesi ve deformasyona karşı direnç sağlar.

3. Yüksek işleme uyarlanabilirliği

Özelleştirilebilir uzunluklar ve diş açma; gerdirme ve ara parça boruları gibi aksesuarlarla uyumlu olup yerinde kurulum, hizalama ve gerdirme için esneklik sunar.

III. Benzersiz Avantajlar

1. Odaklanmış yük taşıma ve basit yapı: Öncelikle çekme yüklerini idare eder; hafif ve yerden tasarruf sağlayan; aşıkların ve duvar kuşaklarının yanal yer değiştirmesini etkili bir şekilde kısıtlayarak genel yapısal stabiliteyi artırır; çelik yapılarda basit, etkili bir gerdirme elemanı olarak görev yapar.

2. Kapsamlı destek sistemi: Galvanik korozyonu önlemek ve tek tip koruma sağlamak için uygun korozyon önleyici işlemler içeren, galvanizli somunlar, rondelalar, gerdirmeler ve köşebent plakaları gibi tam bir aksesuar seti ile uyumludur.

3. Rahat kurulum: Çift uçlu dişli tasarım, somunlar kullanılarak gerginlik ve hizalamanın ince ayarına olanak tanır, bu da inşaat ve ayarlama sırasında yüksek verimlilik sağlar.

IV. Kısa Sınırlamalar

1. Zorlu ortamlarda performans: Yüksek derecede korozif veya kuvvetli asidik/alkali ortamlarda korozyon direnci, paslanmaz çeliğe göre daha düşüktür.

2. Maliyet: Birim fiyatı standart siyah demir bağlantı çubuklarından daha yüksektir, bu da ilk yatırımın biraz daha yüksek olmasını sağlar.

V. Seçim Özeti

· Kuru iç ortamlar, geçici yapılar veya sıkı maliyet kontrolü → Siyah çelik veya boyalı bağlantı çubuklarını seçin.

· Açık/açık yerler, kıyı alanları, standart korozyon koşulları veya uzun vadeli, bakım gerektirmeyen performans ihtiyacı → Galvanizli çelik bağlantı çubuklarına öncelik verin.

· Ciddi korozyona veya yüksek temizlik gereksinimlerine sahip kimyasal ortamlar → Paslanmaz çelik bağlantı çubuklarını seçin.

Yerinde İnşaat Süreci

Yapısal Destek için Galvanizli Çelik Bağlantı Çubukları aşağıdakilere uygulanabilir: Fabrika aşık bağlantı çubukları, duvar bağlantı çubukları, PV montaj bağlantı çubukları ve gerdirme ayarlı bağlantı çubukları. Temel malzeme tipik olarak Q235B/Q355B sıcak daldırma galvanizli yuvarlak çeliktir; Montajı çelik yapı standartlarına uygundur.

I. İnşaat Hazırlığı

1. Malzeme denetimi: Rot çapını, uzunluğunu ve diş özelliklerini doğrulayın; sağlam bir galvaniz kaplama olup olmadığını kontrol edin ve dişlerde ezik, pas veya soyulmuş kısım bulunmadığından emin olun; Aksesuarların (galvanizli somunlar, düz rondelalar, yaylı rondelalar, gerdirmeler, köşebent plakaları) iyi durumda olduğundan emin olun. Farklı spesifikasyonlara veya üretim süreçlerine sahip aksesuarların karıştırılmasını kesinlikle yasaklayın.

2. Aletlerin hazırlanması: Anahtarlar, lokmalar, şerit metreler, çeküller ve el çekiçleri; Rot ayarı için kazayağı ve gerdirme anahtarlarını hazırlayın; Yüksekte çalışmak için tam güvenlik donanımının mevcut olduğundan emin olun. 3. Taban doğrulaması: Kirişler, kolonlar, aşıklar ve duvar kuşakları için bağlantı plakalarının ve önceden delinmiş deliklerin/çapların çizimlere uygun olduğundan emin olun; bileşenlerin doğru konumlandırıldığından ve güvenli bir şekilde geçici olarak sabitlendiğinden emin olun.

4. Teknik brifing: Düz bağlantı çubukları, çapraz bağlantı çubukları ve gerdirme bağlantı çubukları için kurulum özellikleri arasında ayrım yaparak bağlantı çubuklarının yerleşimini, eğimini ve gerdirme gereksinimlerini açıkça tanımlayın.

II. Kurulum Süreci ve Operasyonel Önemli Noktalar

(A) Standart çift uçlu dişli bağlantı çubukları (düz/çapraz bağlantı çubukları)

1. Takma: Rotun her iki ucunu bileşenlerdeki önceden delinmiş deliklerden sırayla geçirin ve çubuğun bükülme veya bükülme olmadan düz kalmasını sağlayın.

2. Aksesuarların yerleştirilmesi: Bileşenleri düz pul → yaylı rondela → somun sırasıyla takın; Gevşemeyi önleyici bir etki sağlamak için yaylı rondeladaki yarığı kademeli olarak yerleştirin.

3. İlk sıkma: Temel gerilimi uygulamak ve bileşenlerdeki gevşekliği ortadan kaldırmak için somunları her iki uçtan simetrik olarak sıkın.

4. Son sıkma: Eşit gerginlik ve genel düzlük sağlamak için her iki uca aynı anda kuvvet uygulayarak aşamalı olarak sıkın; Tek seferde bir tarafı tam olarak sıkmayın; bu, bileşenlerin yanlış hizalanmasına ve lokal gerilim yoğunlaşmasına neden olur.

5. Hizalama: Bir çekül veya hizalama ipi kullanarak düzlüğü ve eğimi kontrol edin; somun konumlarına gerektiği gibi ince ayar yapın.

(B) Gerdirme bağlantı çubukları (ayarlanabilir tip)

1. Bağlantı çubuğunun her iki ucunu yapısal düğümlere bağlayın ve somunları gevşek bir şekilde takın.

2. Yapısal geometrinin ve dikeyliğin tasarım özelliklerini karşıladığından emin olmak için genel sıkılığı kontrol ederek gerginliği ayarlamak için gerdirme gövdesini döndürün.

3. Ayarlandıktan sonra, servis sırasında dönmeyi veya gevşemeyi önlemek için gerdirmenin her iki tarafındaki gevşeme önleyici somunları kilitleyin.

4. Paralel rot grupları için tutarlı gerginlik ve dengeli yük dağılımı sağlayın.

(C) Ara parça borularıyla kurulum

Bağlantı çubuğunu çelik ara parça borusunun iç kısmından geçirin; pulları ve somunları her iki uçtan çıkıntı yapan dişli bölümlere takın. Ara parça borusunun, eğilmeden veya boşluk bırakmadan bileşenlere (dikey veya yatay) aynı hizada oturduğundan emin olun.

III. Konuma Göre İnşaat Gereksinimleri

1. Çatı aşık bağlantı çubukları: Yatay bağlantı çubukları düz kalmalı ve çapraz bağlantı çubukları tasarım açılarına takılmalıdır; Gevşekliği ortadan kaldırmak ve aşıkların genel stabilitesini arttırmak için tüm bağlantı çubukları gergin ve gergin olmalıdır.

2. Duvar bağlantı çubukları: Duvar bileşenlerinin dikeyliğini kontrol ederken yukarıdan aşağıya doğru sırayla takın; Bağlantı çubuklarının kapılara, pencerelere veya kaplama panellerine engel olmadığından emin olun.

3. Köşe ve uç bağlantılar: Tüm bağlantı parçalarının eksiksiz olduğundan emin olun, gevşemeyi önleyici ikili önlemler alın ve yüksek rüzgar yüklerine maruz kalan alanlarda ekstra takviye uygulayın.

IV. Biten İşin Denetimi ve Korunması

1. Görsel inceleme: Bağlantı çubukları bükülmeden düz olmalı ve galvanizli kaplama büyük hasardan arınmış olmalıdır; bağlantı parçaları eksiksiz, somunlar tamamen sıkılmış ve yaylı rondelalar tamamen sıkıştırılmış halde olmalıdır.

2. İşlevsel inceleme: Düzenekte gevşeklik veya sallanma olmamalıdır; yapısal boyutlar ve eğim açıları çizimlere uygun olmalıdır.

3. Bitmiş işin korunması: Bağlantı çubuklarının veya galvanizli kaplamanın üzerine basmak, çarpmak veya kaynak yanıklarına neden olmak yasaktır; dişli alanlarda harç veya yağ kirlenmesini önleyin.

4. Korozyona karşı korumayı yeniden sağlamak için çinko açısından zengin boya uygulayarak galvaniz kaplamadaki lokal çizikleri derhal onarın.

V. İnşaat Yasakları

1. Düz rondelaların veya yaylı rondelaların kullanılmaması, eksik bağlantı parçaları takılması veya galvanizli olmayan bağlantı parçalarıyla karıştırılması kesinlikle yasaktır.

2. Malzemenin hasar görmesini veya galvanizli kaplamanın arızalanmasını önlemek amacıyla bağlantı çubuklarını düzeltmek için zorlamak, bükmek veya alevle ısıtma kullanmak yasaktır.

3. Dişleri hasarlı, galvaniz kaplaması ciddi şekilde soyulmuş veya deformasyonu/bükülmesi olan bağlantı çubuklarını kullanmayın.

4. Diş soyulması veya bileşenlerin deformasyonunu önlemek için somunların aşırı sıkılması kesinlikle yasaktır.

5. Yağmurlu havalarda dış mekan inşaatı sırasında, dişlerde uzun süreli su birikmesinden kaynaklanan paslanmayı önlemek için koruyucu önlemler uygulayın.

Yapısal Destek için Galvanizli Çelik Bağlantı Çubuklarının Temel Performans Parametreleri

Standartlar: GB/T 700, GB/T 13912, GB 50017

I. Temel Malzeme ve Mekanik Özellikler

1. Ortak Malzemeler

· Standart: Q235B; Ağır hizmet/Uzun açıklıklı: Q355B

2. Mekanik Göstergeler

3. Çubuk Özellikleri: Ortak çaplar: φ8, φ10, φ12, φ14, φ16 mm; Uzunluk: Çizimlere göre özelleştirilmiştir (standart 1–6m); Uzunluk toleransı: ±5 mm

II. Konu Parametreleri

1. Diş Özellikleri: Yuvarlak çelik çapla uyumludur (M8, M10, M12, M14, M16)

2. Konu Türü: Çift uçlu dış dişli; her uçtaki diş uzunluğu nominal çapın 2-3 katıdır

3. Konu Hassasiyeti: 6g; pürüzsüz uyum, tutukluk önleyici

III. Galvaniz Kaplama Özellikleri (Sıcak daldırma galvaniz tercih edilir)

1. Kaplama Kalınlığı

· Standart dış mekan kullanımı: ≥70 μm

· Kıyı / Yüksek derecede aşındırıcı ortamlar: ≥85 μm

2. Yapışma: Metalurjik bağ; darbe anında soyulma veya pullanma olmaz

3. Korozyon Direnci: Tuz püskürtme testi ≥500 saat; servis ömrü >normal dış mekan koşullarında 20 yıl

IV. Aksesuar Parametreleri

1. Somun Sınıfı: Sınıf 4.8 / Sınıf 8; sıcak daldırma galvanizli (aynı malzeme); ipliklerle hassas uyum

2. Düz Pul: Q235 malzeme, sıcak daldırma galvanizli; temas basıncını dağıtır; bileşen boyasını/kaplamasını korur

3. Yaylı Rondela: Yüksek elastikiyet; Gevşemeyi önlemek için öncelikle yüksek titreşimli veya yüksek rüzgarlı alanlarda kullanılır

4. Gerdirme (Ayarlanabilir): Malzeme: Dövme 45# çelik, tamamen sıcak daldırma galvanizli; standart ayar aralığı: ±50–150 mm mm

V. Kullanım ve Kurulum Parametreleri

1. Yükleme modu: Yalnızca çekme yükleri için tasarlanmıştır; sıkıştırmaya, bükülmeye veya yanal yüklere maruz kalmak kesinlikle yasaktır.

2. Kurulum gereklilikleri: Bağlantı çubuğu düz kalmalı, bükülme veya bükülme olmamalıdır; her iki uçtaki somunlar simetrik olarak sıkılmalıdır.

3. Çevresel uygunluk: -20°C ila 80°C çalışma sıcaklığı aralığı; Güçlü asitler veya güçlü alkalilerle uzun süreli temastan kaçının.

VI. Ek Özellikler

1. Yüzey kaplaması: Tek tip renklendirmeyle baştan sona mat gümüş-gri; aşınmaya ve darbeye karşı dayanıklıdır.

2. Yeniden Kullanılabilirlik: Galvanizli dişli kaplama, doğal yağlama sağlayarak, bakım için sökme sırasında düzeneğin sıkışmasını veya dişlerin sıyrılmasını önler.
