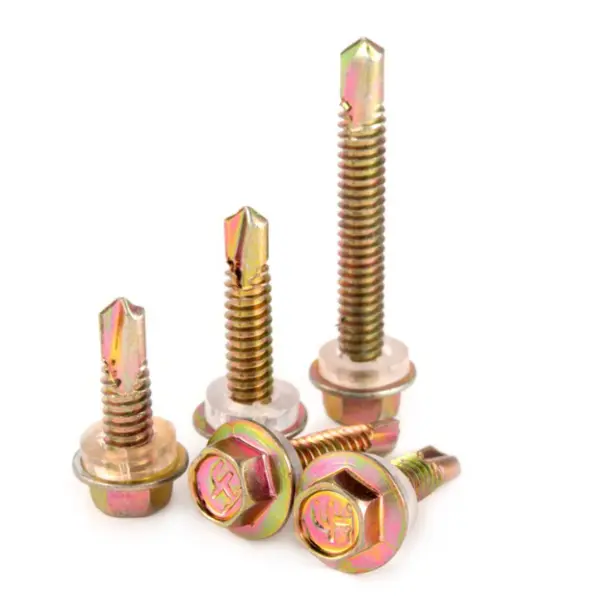

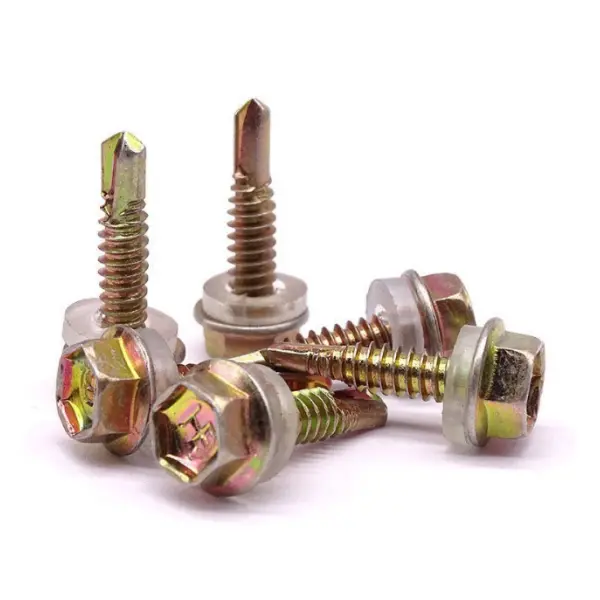

Çelik Kaplama Sistemleri için Kendiliğinden Vuran Vidalar

Çelik Kaplama Sistemleri için Kendiliğinden Vuran Vidalar, çatı kaplama, duvar kaplaması ve kaplama bileşenleri (yanıp sönme ve köşe açıları gibi) dahil olmak üzere çelik yapı bina kaplamaları için özel olarak tasarlanmıştır.

Malzeme: Orta karbonlu çelik (1022) veya paslanmaz çelik (410/304); ısıl işlem görmüş ve çinko kaplama veya kompozit kaplamalarla tamamlanmıştır.

Temel İşlev: Ön delme ihtiyacını ortadan kaldırır; delme, kılavuz çekme ve sabitleme işlemlerini tek adımda gerçekleştirir. Renkli kaplamalı çelik, galvanizli saclar ve hafif çelik aşıklar gibi ince metal sacların (0,5–6 mm) bağlanması için uygundur.

Kafa: Altıgen rondela kafası; soket sürücüleri veya elektrikli anahtarlarla uyumlu; yüksek tork direnci sunar ve kaymayı önler.

Uç: Talaş giderme kanallı entegre delme noktası (minyatür bükümlü matkap); doğrudan çelik plakaları delme kapasitesine sahiptir.

Konu: Kaba iplik (14 TPI); Güçlü kendi kendine kılavuz çekme yeteneği ve yüksek sıkma kuvveti sağlar.

Yüzey Kaplaması: Sıcak daldırma galvanizli, renkli çinko veya Dacromet; Korozyona dayanıklı ve dış mekan kullanımına uygundur.

Ürün Yapılandırması

Standart montaj vida gövdesini ve su geçirmez conta pulunu (önceden monte edilmiş) içerir; Manuel yıkayıcı kurulumuna gerek kalmadan sahada anında kullanıma hazırdır.

1) Vida Gövdesi (Çekirdek Bileşen)

Kafa Tipi: Altıgen rondela kafası; yüksek yük taşıma kapasitesi ve güvenli, gömme uyum sunar. Özellikler (Ortak):

o Çap: 5,5 mm (#12), 6,3 mm (#14)

o Uzunluk: 25–150 mm (panel ve yalıtım katmanına nüfuz etmeli, aşık içine ≥25 mm gömülmelidir)

Delme noktası: ST4.2–ST6.3, çeşitli çelik sac kalınlıklarına karşılık gelir.

2) Sızdırmazlık Pulu (Su yalıtımı için kritik; önceden monte edilmiş/entegre)

Yapısı: Metal rondela (galvanizli çelik / paslanmaz çelik) + EPDM kauçuktan oluşan kompozit rondela.

Fonksiyonlar: Su yalıtımı, sızıntı önleme, yaşlanma direnci ve hava koşullarına dayanıklılık (çalışma aralığı: -40°C ila 120°C).

Boyutlar: Dış çap ≥19mm; Güvenilir sızdırmazlık için geniş bir temas alanı sağlar. 3) Gerekli Araçlar (Kurulum için Gerekli)

Sürücüler: 1/4″ altıgen lokmalar (8mm/10mm); akülü darbeli anahtar veya elektrikli matkap

Yardımcı aletler: Su terazisi, şerit metre, emniyet ipi (yüksekte çalışmak için)

Temel Performans Parametreleri

Çekme mukavemeti: ≥450 MPa

Yüzey sertliği: HRC 35–45 (sert matkap ucu, sert çekirdek)

Çekme mukavemeti: ≥8700 N (Q235, 4mm çelik levha)

Tork: ≥10,9 Nm

Tuz püskürtme direnci: ≥500 saat (sıcak daldırma galvanizli)

Uygulanabilir plaka kalınlığı: 0,5–6 mm (delme noktası spesifikasyonuna bağlı olarak)

Tipik Uygulama Senaryoları

Çatı kaplama: Renkli kaplamalı çelik sacların çelik aşıklara sabitlenmesi (rüzgar kaldırma direnci ve su yalıtımı)

Duvar kaplaması: Renkli kaplamalı çelik sacların duvar kuşaklarına/aşıklarına sabitlenmesi

Trim/Yanıp Söndürme: Mahya kapaklarının, saçakların ve kapı/pencere köşe kaplamalarının sabitlenmesi

Diğerleri: Fotovoltaik (PV) montaj sistemleri, hava kanalları ve hafif çelik bina kaplamaları

Çelik Kaplama Sistemleri için Kendiliğinden Vuran Vidaların Temel Avantajları

1. Ön delme ve kılavuz çekme adımlarını ortadan kaldırır; hızlı ve emek tasarrufu sağlayan kurulum

2. Sıkı bağlantı; gevşemeye ve ayrılmaya karşı dayanıklı

3. Çeşitli malzemelerle uyumludur; son derece çok yönlü

4. Kompakt boyut; ince duvarlı ve hafif bileşenlerin bağlanması için uygundur

Farklılaştırıcılar

Karşılaştırma: Standart keskin uçlu kendinden kılavuzlu vidalar, standart cıvatalar ve kör perçinler

I. Temel Farklılaştırıcılar

1. Entegre delme ve sabitleme; son derece yüksek kurulum verimliliği

Yerleşik bir matkap noktası kesme yapısına sahiptir; ön delme veya kılavuz çekme ihtiyacını ortadan kaldırır. Delme, diş açma ve sabitleme tek bir adımda tamamlanarak işlem adımlarını önemli ölçüde azaltır; inşaat sahalarında büyük ölçekli kaplama kurulumu için idealdir.

2. Altıgen flanş başlığı; kaymadan güçlü sıkma kuvveti

Harici altıgen sürücüyü flanş yüzüyle birleştirerek elektrikli anahtarlarla yüksek torklu uygulamaya olanak tanır. Geniş yatak yüzeyi, dişin sıyrılması veya kafanın kesilmesi riskini en aza indirerek çelik yapılarda titreşim veya rüzgar basıncı içeren koşullar için uygun olmasını sağlar.

3. Entegre kompozit yıkayıcı; mükemmel su geçirmez sızdırmazlık

Fabrikada metal ve EPDM bileşenlerle ön montajı yapılmıştır. Kauçuk kompozit pul: Sıkıştırıldıktan sonra panel yüzeyine tam olarak oturur; yaşlanmaya ve aşırı sıcaklıklara karşı dayanıklı; kaynakta su sızıntısını önler; Bina kaplama sistemlerinin su yalıtımı için özel olarak tasarlanmıştır.

4. Metal bağlantılara uygun sertleştirilmiş malzeme

Yüksek yüzey sertliği ile tamamen sertleştirilmiş; 0,5–6 mm renkli kaplamalı çelik sacları ve galvanizli çelik bölümleri güvenilir şekilde delebilme kapasitesine sahip; dengeli sağlamlık, kurulum sırasında kırılmaya veya diş soyulmasına karşı direnç sağlar ve standart kendinden kılavuzlu vidalara kıyasla üstün yük taşıma kapasitesi sunar.

5. Dış ortamlara uygun korozyon ve hava koşullarına dayanıklılık

Renkli çinko kaplama, sıcak daldırma galvanizleme veya Dacromet kaplama gibi standart yüzey işlemlerine sahiptir; tuz serpintisine ve paslanmaya karşı mükemmel direnç sunar; açık hava veya kıyı sanayi tesislerinde uzun süreli kullanıma dayanıklı; dış mekan çelik yapı kaplama uygulamaları için idealdir.

6. Rüzgarın yükselmesine ve gevşemesine karşı dayanıklı, güçlü iplik bağlantısı

Özel kaba kendinden kılavuzlu dişler, çelik aşıklarla sıkı bir bağlantı sağlar; mükemmel çekilme ve kayma direnci sağlar; Çatılardaki güçlü rüzgar yüklerine dayanır ve zamanla gevşemeye karşı dayanıklıdır.

II. Diğer bağlantı elemanı türleriyle karşılaştırma (sınırlamalar)

1. Vs. standart keskin uçlu kendinden kılavuzlu vidalar: Daha yüksek birim maliyet; ahşap veya plastik gibi metalik olmayan yüzeyler için uygun değildir.

2. Karşı. standart cıvatalar: Daha düşük yük taşıma kapasitesi; birincil yapısal yük taşıyan bağlantılar için kullanılamaz; yalnızca zarf sistemleri ve ince sac bağlantıları için uygundur.

3. Karşı. kör perçinler: Tekrarlanan sökme ve bakım işlemlerine olanak tanır (tek kullanımlık perçinlerin aksine); ancak sismik direnç ve tekrarlanan deformasyon toleransı, yüksek mukavemetli yapısal bağlantı elemanlarına göre daha düşüktür.

Yerinde Kurulum Süreci

Çelik Kaplama Sistemleri için Kendiliğinden Vuran Vidalar Uygulanabilir senaryolar: Fabrika çatı kaplaması, duvar kaplaması (renkli çelik saclar), yanıp sönme ve köşe kaplaması, hafif çelik kaplama sistemleri, vb.; kurulum, çelik yapı kaplama konstrüksiyonuna ilişkin genel spesifikasyonlara uygundur.

I. İnşaat Hazırlığı

1. Malzeme Denetimi

Teknik özellikleri, uzunluğu ve korozyon önleyici kaplamayı doğrulayın; önceden birleştirilmiş kompozit pulları sağlam olduklarından ve ayrılma veya çatlama içermediklerinden emin olmak için inceleyin; Panellerin toplam kalınlığına uyacak şekilde matkap noktası özellikleri arasında ayrım yapın.

2. Takım Hazırlama

Altıgen lokma tornavida, değişken hızlı elektrik anahtarı / Hız ve tork ayarlarını önceden ayarlayarak el tipi bir elektrikli matkap hazırlayın; ayrıca bir mezura, bir işaretleyici ve bir maket bıçağı hazırlayın.

3. Taban Yüzeyinin Hazırlanması

Panellerin ve aşıkların yüzeylerinin döküntü, gevşek pas veya çıkıntılardan arınmış olduğundan emin olun; Panelin üst üste binme bağlantılarının pürüzsüz olduğundan ve panel yüzeylerinin eğrilmediğinden emin olun.

4. Düzen ve Konumlandırma

Yatay ve dikey hizalamayı sağlayacak şekilde vida aralığını belirlemek için çizimlere göre çizgiler çekin.

II. Konumlandırma ve Sabitleme İşlemleri

1. Üst üste binme genişliğinin tasarım özelliklerini karşıladığından emin olmak için panelleri geçici olarak sabitleyerek hizalayın ve birbirine takın.

2. Delme sırasında panel yüzeyine dik olarak basınç uygulayın; dikey hizalamayı koruyun; vidaları belli bir açıyla eğmek veya çakmak kesinlikle yasaktır.

3. Kendiliğinden delen ucun panele ve aşıklara nüfuz etmesine izin vererek sabit bir hızda delin ve sabitleyin; Matkap ucunun kırılmasını veya panelin deforme olmasını önlemek için ani veya aşırı kuvvet kullanmaktan kaçının.

4. Sabitleme Standardı: Flanş, kauçuk contanın eşit şekilde sıkıştırılması ve hafifçe dışarı doğru genleşmesi için kompozit rondelayı sıkıştırmalıdır; aşırı sıkmayın, çünkü bu lastik contanın çatlamasına veya panel yüzeyinin girintili ve sızıntılı olmasına neden olabilir.

5. Kurulum Sırası: Panellerde biriken gerilimi en aza indirmek için açıklığın ortasından her iki uca doğru ve ortasından dışarıya doğru ilerleyin.

III. Farklı Alanlar İçin Temel Kurulum Noktaları

1. Çatı kaplama panelleri için vidaları olukların tepelerine konumlandırın; vidaların oluklara çakılması yasaktır (çünkü bu su birikmesine ve sızıntıya neden olur); aralık... Sırt, saçak ve olukların etrafındaki bağlantı elemanı yoğunluğunun arttırılmasına özellikle vurgu yaparak çizimlere sıkı sıkıya bağlı kalın.

2. Dikey duvar panellerini yukarıdan aşağıya doğru takın; Su geçirmez bir sızdırmazlık sağlamak için üst üste binen bağlantı noktalarında vida yoğunluğunu artırın.

3. Kenar kıvrılmasını veya su sızıntısını önlemek için vidaları köşenin her iki tarafına eşit şekilde dağıtarak trim, köşe yanıp sönme ve kapatma noktalarında çift sabitleme uygulayın.

IV. Biten İşin Denetimi ve Korunması

1. Kapsamlı görsel inceleme: Vidaların dikey ve eşit aralıklarla yerleştirildiğinden ve rondelaların sağlam ve doğru konumda olduğundan emin olun.

2. Panel yüzeylerinde önemli çöküntüler veya çizikler bulunmadığından ve örtüşme contalarının sağlam olduğundan emin olun.

3. Vida gevşemesini veya conta arızasını önlemek için tamamlanmış alanlara basmayı, kaldırmayı veya vurmayı yasaklayın.

4. Hasar görmüş pulları veya yanlış hizalanmış vidaları derhal değiştirin veya yeniden çalışın.

V. İnşaat Yasakları

1. Orijinal kompozit pulları çıkarmayın veya değiştirmeyin; rondelasız kurulum kesinlikle yasaktır.

2. Sızıntılara veya vida kırılmasına neden olabileceğinden, vidaları açılı olarak çakmayın veya aşırı torkla aşırı sıkmayın.

3. Delme noktaları aşınmış veya dişleri hasarlı olan vidaları kullanmayın.

4. Yağmur sırasında veya panel yüzeyleri ıslakken dış mekan kurulumundan kaçının.

Çelik Kaplama Sistemleri için Kendiliğinden Vuran Vidaların Temel Performans Parametreleri

I. Ana Malzeme ve Yüzey İşlemi

1. Ana malzeme: Standart 1022 çelik Orta karbonlu çelik (su ile sertleştirilmiş); Yüksek korozyonlu ortamlar için 410/304 paslanmaz çelik

2. Isıl işlem: Tamamen sertleştirme (sert yüzey, sert çekirdek)

3. Yüzey korozyon önleyici: Renkli çinko kaplama, sıcak daldırma galvanizleme, Dacromet, fosfatlama

4. Eşleşen pul: Galvanizli çelik destek + EPDM kauçuk (hava koşullarına dayanıklı conta)

II. Sertlik ve Mekanik Özellikler

1. Yüzey sertliği: HRC 35–45 (delme kabiliyetini sağlar, uç kırılmasını önler)

2. Çekme mukavemeti: ≥450 MPa

3. Nihai tork: ≥10,9 N·m (standart özellikler)

4. Çekme kapasitesi (0,5–4 mm çelik sac + aşık ile uyumlu): ≥8700 N

III. Özellikler ve Diş Parametreleri

1. Ortak nominal boyutlar: ST5.5, ST6.3 (mühendislik projeleri için ana akım)

2. Konu tipi: Kaba kendinden kılavuzlu iplik; keskin profil, güçlü kavrama

3. Matkap ucu tipi: Standart kendi kendine delme noktası; 0,5–6 mm sac kalınlıklarına uygun

IV. Sızdırmazlık Pul Parametreleri

1. Çalışma sıcaklığı: -40°C ila 120°C; yüksek/düşük sıcaklıkta yaşlanmaya karşı dayanıklı

2. Performans: Su geçirmez, darbe emici, levhaların ezilerek hasar görmesini önler; servis ömrü ≥10 yıl

3. Yapı: Fabrikada tek bir ünite olarak önceden monte edilmiştir; sökülemez

V. Korozyon Önleme ve Hava Koşullarına Direnç Parametreleri

1. Renkli çinko: Tuz püskürtme direnci ≥200 saat; kapalı/kuru fabrika alanları için uygundur

2. Sıcak daldırma galvanizleme / Dacromet: Tuz püskürtme direnci ≥500 saat; dış mekan, nemli ve kıyı ortamları için uygundur

VI. Kurulum ve Kullanım Parametreleri

1. Sabitleme gereksinimleri: Pul eşit şekilde sıkıştırılmalıdır; Kauçuğun çatlamasını veya levha yüzeyinde girinti oluşmasını önlemek için aşırı sıkmaktan kaçının

2. Delme derinliği: Renkli saca nüfuz edildikten sonra çelik aşık içine etkili gömülme ≥25 mm olmalıdır.

3. Uygulama: İnce kaplama levhalarının bağlanması (çatı kaplama, duvar panelleri, cephe kaplaması/trim); birincil yük taşıyan yapısal bağlantılarda kullanılmaz
