Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri

Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri, çelik yapı sistemlerinde en yaygın kullanılan çatı kaplama malzemeleridir. Bu ürünler, taban alt tabakası olarak sıcak daldırma galvanizli veya Al-Zn kaplı çelikten yararlanır; rulo kaplamalı renkli koruyucu kaplamaya sahiptir ve soğuk haddeleme yoluyla standart profiller halinde şekillendirilir. Sistemin tamamı çatı kaplama panelleri, bağlantı elemanları, yalıtım katmanları, su geçirmez membranlar, aşıklar ve çeşitli kaplama bileşenlerinden oluşmakta ve yük taşıyan tabandan yüzey su yalıtımına, izolasyona ve kenar kaplamasına kadar uzanan kapsamlı bir montaj oluşturmaktadır.

Hafifliği, yüksek inşaat verimliliği ve özelleştirilebilir korozyon direnci seviyeleri ile karakterize edilen bu paneller, standart depolar ve fabrikaların yanı sıra geniş açıklıklı uzay çerçeve ve kavisli ağ şeklinde kabuk çatılar için de uygundur. Performansı, inşaat maliyetlerini ve uzun vadeli dayanıklılığı dengeleyerek çelik yapı çatı kaplama projeleri için tercih edilen bir seçimdir.

Ürün Analizi ve Tanımı

1 Temel Ürün Tanımı

Yapısal binalara yönelik oluklu çelik çatı kaplama panelleri, dış katman olarak sıcak daldırma galvanizli veya Al-Zn kaplı profilli çelik kullanır. Yalıtım malzemeleri, su yalıtım aksesuarları, bağlantı elemanları ve kaplama bileşenleri ile bir araya getirilerek komple bir çatı kaplama yapısı oluşturmak üzere C-kesitli veya Z-kesitli çelik aşıkların üzerine monte edilirler. Sistem, çatı yalıtımı, su yalıtımı, ısı yalıtımı ve rüzgar direnci gibi temel işlevleri sağlayarak hafif çelik binalar, uzay çerçeveleri ve ağ şeklinde kabuk projeleri için ana çatı kaplama çözümü olarak hizmet vermektedir.

2 Yüzey ve Kaplama Özellikleri

2.1 Ana alt tabakalar arasında sıcak daldırma galvanizli çelik ve sıcak daldırma Al-Zn kaplı çelik yer alır; yaygın kaplama spesifikasyonları AZ150, AZ180 ve AZ275'i içerir.

2.2 Yüzey, iç/dış çevre koşullarına ve korozyon direnci gerekliliklerine göre seçilen üç kaplama tipinde (Polyester (PE), Yüksek Dayanıklı Polyester (HDP) ve Poliviniliden Florür (PVDF)) mevcut, renkli, fırınlanmış bir kaplamaya sahiptir.

3 Ana Ürün Kategorisi

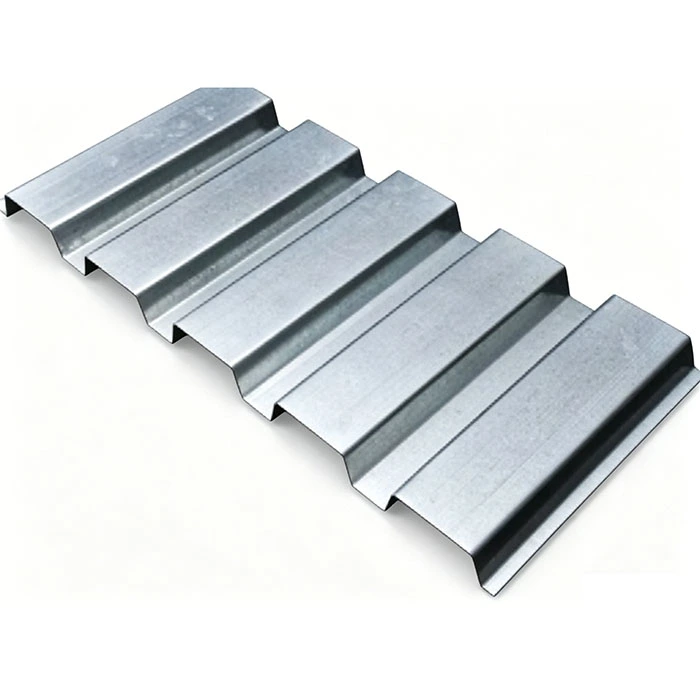

3.1 Standart Üst Üste Binen Renkli Kaplamalı Çelik Levhalar: İki ortak profil içerir - Tip 840 ve Tip 900. Bunlar açıkta kendinden kılavuzlu vidalar kullanılarak sabitlenir ve standart fabrika binaları ve depolar için yaygın olarak kullanılır.

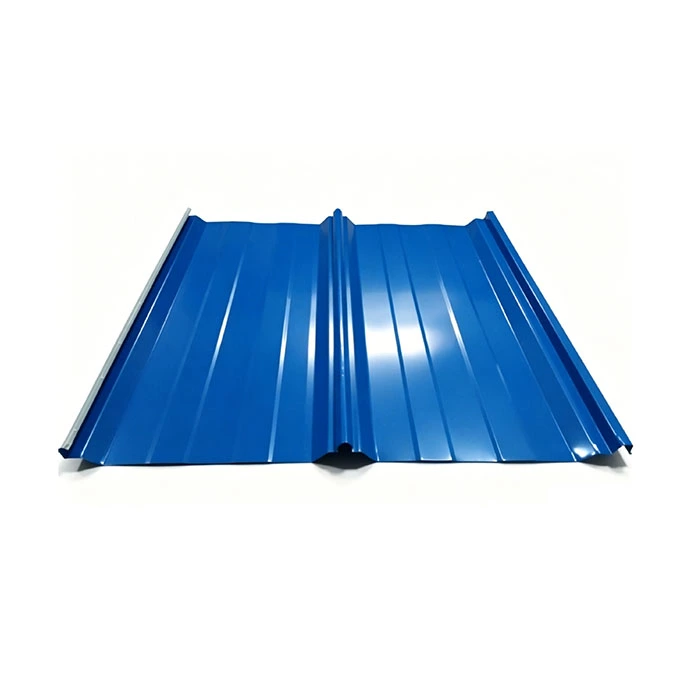

3.2 Dik Kenetli Çatı Panelleri: Tip 470 ve Tip 475'i içerir. Bunlar, açıkta kalan vidalar olmadan gizli klipsli kurulum yöntemine sahiptir ve mükemmel su geçirmezlik performansı sunar; uzay çerçeveleri ve ağ şeklinde kabuklar gibi geniş açıklıklı ve kavisli çatı yapıları için uygundurlar.

Kapsamlı Sistem Yapılandırması

1 Çatı Paneli Katmanı

1.1 840/900 Serisi Bindirmeli Paneller: 0,4 mm–0,8 mm panel kalınlığı; açıkta kendinden kılavuzlu vidalarla sabitlenmiş yan bindirme bağlantılarına sahiptir.

1.2 470/475 Serisi Dik Kenet Panelleri: 0,6 mm–1,0 mm panel kalınlığı; gizli klipslerle monte edilmiş erkek-dişi birbirine kenetlenen dikiş yapısını kullanır.

1.3 Malzeme Seçimi Önerileri: Standart iç projeler için Al-Zn kaplı yüzeyleri standart polyester boya ile kullanın; Kıyı veya kimyasal olarak aşındırıcı alanlar için, Al-Zn (AZ275) yüzeylere, florokarbon (PVDF) son katlara öncelik verin.

2 Tespit ve Bağlantı Aksesuarları

2.1 Kayar Gizli Klipsler: Dik dikiş panelleri için özel olarak tasarlanmıştır; sıcak daldırma galvanizli çelikten yapılmıştır; panellerin termal genleşmesini ve büzülmesini karşılar.

2.2 Kendinden Kılavuzlu Vidalar ve Su Geçirmez Rondelalar: Bindirme dikişli panelleri sabitlemek için kullanılır; Pullar uzun ömürlü su geçirmez sızdırmazlık sağlamak için EPDM kauçuktan yapılmıştır.

2.3 Yardımcı Aksesuarlar: Kör perçinler ve bütil sızdırmazlık bandı; panel bindirmelerini ve yanıp sönen bağlantı noktalarını yalıtmak ve güçlendirmek için kullanılır, kılcal su sızıntısını önler.

3 Su Geçirmez-Nefes Alabilen Katman

Yalıtım katmanı ile Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri arasına yerleştirilmiş eğrilerek bağlanmış polipropilen su geçirmez, nefes alabilen bir membran kullanır; dışarıdan sıvı su girişini engellerken dahili nem buharının kaçmasına izin vererek yalıtım rutubetini, küf oluşumunu ve termal performans bozulmasını önler.

4 Isı Yalıtım Katmanı

4.1 Taş Yünü Yalıtım Levhaları: Kalınlık 50mm–150mm; A Sınıfı yanmaz yangın güvenliği standartlarını ve duman zehirliliği gerekliliklerini karşılar; Üretim atölyeleri, tehlikeli kimyasal depoları ve sıkı yangın güvenliği denetimlerine tabi olan tesisler için uygundur.

4.2 Cam Yünü Battaniyeler: Kalınlık 50mm–150mm; termal iletkenlik ≤0,042W/(m·K); mükemmel maliyet-performans değeri sunar; Özel yangın güvenliği gereksinimleri olmayan standart hafif çelik endüstriyel binalarda yaygın olarak kullanılır. 4.3 Yardımcı Bileşenler: Yalıtım destek ağı ve özel yalıtım klipsleri, esnek yalıtım yününün sarkmasını veya yırtılmasını önlemek için aşıklar boyunca enine şekilde düzenlenmiştir.

5 Buhar Bariyeri

Yüksek neme maruz kalan binalar için (iç mekanda yemek pişirme, yıkama veya nemlendirme gerektiren binalar gibi) bir PE buhar bariyer membranı takılmalıdır. Sıcak, nemli iç mekan havasının yukarıya doğru hareketini engellemek, böylece kış aylarında yalıtım katmanı içinde aşırı yoğuşma ve damlamayı önlemek için aşıkların üzerine ve yalıtım katmanının altına döşenir.

6 İkincil Çatı Yapısı

Yük taşıyan altyapı, çelik kirişlerdeki desteklere veya uzay çerçevesinin üst kirişlerine cıvatalanan sıcak daldırma galvanizli C kesitli ve Z kesitli çelik aşıkları (özellikleri C100–C250 ve Z140–Z220 arasında değişir) kullanır. Aşık sarkma çubukları, yatay destekler ve dizlikler dahil olmak üzere yardımcı bileşenler, aşıkların yanal bükülmesini sınırlamak ve çatıdaki enine rüzgar yüklerine direnmek için kullanılır.

7 Komple Trim ve Yanıp Sönen Aksesuar Seti

Tüm çatı birleşim yerlerinin ve köşelerinin (hem iç hem de dış) kapsamlı bir şekilde kapsanmasını sağlayan mahya başlıkları, üçgen kenar kaplaması, iç köşe yanıp sönmesi, saçak kapakları ve gün ışığı panelleri için kenar kaplaması içerir. Sistem, eksiksiz, düzenli bir drenaj sistemi oluşturmak için PVC korozyon önleyici iniş boruları, galvanizli yağmur suyu hazneleri ve genleşme derzleriyle eşleştirilmiş, fabrikada üretilen renkli kaplamalı çelik veya 304 paslanmaz çelik oluklardan oluşur.

8 Günışığı Aydınlatma Bileşenleri

FRP (fiberglas takviyeli plastik) veya PC (polikarbonat) gün ışığı panellerini kullanır. Bu paneller, çatı paneli modülleriyle mükemmel uyum sağlayan ve kesintisiz üst üste binmeye olanak tanıyan profillere sahiptir. Tesis için doğal gün ışığı sağlamak ve yapay aydınlatma için enerji tüketimini azaltmak amacıyla genellikle her 2-3 bölmede bir yerleştirilirler.

Standart Entegre Uygulama Çözümleri

1 Basit Depo Çatı Montajı

Konfigürasyon: 840 profilli renkli kaplamalı çelik sac + tek katmanlı 50 mm cam yünü + C120 çelik aşıklar + standart renkli kaplamalı çelik kaplama aksesuarları. Bu konfigürasyon basit bir yapı ve düşük maliyet sunar; Isı yalıtımı veya yangına dayanıklılık konusunda sıkı gerekliliklerin bulunmadığı, kum ve çakıl gibi malzemelere yönelik geçici depolar veya basit depolama binaları için uygundur.

2 Standart Endüstriyel Fabrika Çatı Montajı

Konfigürasyon: Model 900 renkli çelik çatı kaplama + 100 mm kalınlığında taş yünü izolasyon + PE buhar bariyeri + C/Z kesitli çelik aşıklar + prefabrik oluk ve iniş borusu sistemi. Bu montaj, yangına dayanıklılık, ısı yalıtımı ve su yalıtımının dengeli bir kombinasyonunu sunar. Yağmurlu iç bölgelerdeki genel endüstriyel fabrikalar için uygundur ve bugüne kadar en yaygın olarak uygulanan standart çözümü temsil eder.

3 Uzun Açıklıklı Uzay Çerçevesi ve Retiküle Kabuk Çatı Düzeneği

Konfigürasyon: Model 470 dik dikişli paneller + su geçirmez, nefes alabilen membran + 100–150 mm taş yünü + sıcak daldırma galvanizli kayar destekler + tam bir özel kaplama seti ve paslanmaz çelik oluklar. Sistem açıkta kalan hiçbir bağlantı elemanı deliğine sahip değildir, ±25 mm'lik termal genleşme/büzülmeye uyum sağlar ve deformasyona, kuvvetli rüzgarlara ve su girişine karşı üstün direnç sunar. Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri, açıklıkları 60 metreyi aşan uzay çerçeve ve kavisli ağ şeklinde kabuk çatılar için uygundur.

Korozyon Önleyici Standartlar

1 Çatı Paneli Yüzeyi Korozyon Önleyici

Standart kuru iç projeler için Al-Zn kaplama ağırlığı AZ150'den az değildir; nehirler boyunca hafif asit yağmuru olan bölgeler için AZ180 seçilir; Tuz spreyi bulunan kıyı bölgeleri veya kimyasal duman korozyonu olan ortamlar için, boyanın eskimesini geciktirmek amacıyla PVDF florokarbon son kat ile eşleştirilen AZ275 kaplama kullanılır.

2 Metal Aksesuar Korozyon Önleyici

Aşıklar, gizli klipsler ve bağlantı çubukları gibi çelik aksesuarlar için fabrikada uygulanan sıcak daldırma galvaniz kaplama kalınlığı en az 80μm'dir. Kesilen kenarlar, pasın kesilen yüzeylerden yayılmasını önlemek için soğuk sprey çinko kaplama (>%95 çinko içeriğine sahip) kullanılarak yerinde onarılır.

Temel Operasyonel Avantajlar

1 Su Yalıtımı ve Drenaj Avantajları

Çatı eğimi 1:100–1:200 eğimle tasarlandı ve vadiler boyunca suyun düzgün akışını sağladı. Üst üste binen panellerde bütil bantla kapatılmış çift bindirmeli birleşim yeri kullanılırken, dik dikişli panellerde deliksiz mekanik bir kilit bulunur; bu, kaynaktaki bağlantı elemanı deliklerinden veya boşluklarından su sızıntısını ortadan kaldırarak sistemi sürekli şiddetli yağışlara uygun hale getirir.

2 Hafif Yük Avantajı

Yalnızca 0,05-0,12 kN/m² ölü ağırlığa (beton çatı kaplamanın yirmide birinden daha az) sahip olan bu paneller, birincil çelik kirişlerin, uzay çerçeve elemanlarının veya bağımsız bina temellerinin güçlendirilmesi ihtiyacını ortadan kaldırır; geniş açıklıklı, kolonsuz çatılar için bu, birincil çelik yapının maliyetini doğrudan %12 ila %18 oranında azaltır.

3 Dayanıklılık ve Hava Şartlarına Direnç Avantajı

Boya kaplamaları üç dayanıklılık sınıfında mevcuttur: iç alanlar için PE (polyester) (5-8 yıl garanti), yağmurlu bölgeler için (10-15 yıl) HDP (yüksek dayanıklılığa sahip polyester) ve kıyı bölgeleri için (20+ yıl) PVDF (florokarbon). Alt tabaka üzerindeki Al-Zn (alüminyum-çinko) kaplama, korozyona karşı koruma özellikleri sunarak, hasarlı alanlarda otomatik olarak koruyucu bir oksit filminin oluşmasına olanak tanır.

4 İnşaat ve Teslim Avantajı

Kurulum tamamen kuru montajdır; beton kürlemeye, kalıba veya ıslak işlemlere gerek yoktur ve sıfırın altındaki sıcaklıklar, yağmur veya kar nedeniyle iş durmaz. Mekanik olarak haddelenmiş paneller doğrudan yerinde kuruluyor ve 10.000 m²'lik bir çatının yalnızca 15 iş gününde (beton çatı kaplama için gereken sürenin beşte biri) tamamlanmasına olanak tanıyor.

5 İşletme ve Bakım ve Güçlendirme Avantajı

Paneller bakım için tek bir kişinin ağırlığını destekler; bölgesel pas veya hasar, tüm çatıyı sökmeden panellerin tek tek değiştirilmesiyle giderilebilir. Fotovoltaik montajların veya eksenel vantilatörlerin sonradan takılması, minimum düzeyde yapısal güçlendirme gerektirir, bu da değişiklik maliyetlerini çok düşük tutar. Atılan paneller çelik gibi %100 geri dönüştürülebilir ve yeniden eritilip yeniden haddelenebilir.

6 Yangın Güvenliği ve Çevre Avantajı

Renk kaplı alt tabaka yanıcı değildir; A Sınıfı taşyünü yalıtımıyla eşleştirildiğinde endüstriyel tesisler için gerekli olan 0,5 saatlik yangına dayanıklılık sınırını karşılar. Üretim ve kurulum hiçbir inşaat kalıntısı oluşturmaz, katı atık emisyonlarını beton çatı kaplamaya kıyasla %90 oranında azaltır ve uluslararası yeşil bina sertifikasyon standartlarını karşılar.

Benzer Ürünlerle Karşılaştırmalı Analiz

1 Beton Çatı Kaplama ile Karşılaştırma

Beton çatılar yüksek ölü ağırlığa ve temel maliyetlerine sahiptir, sahada 3-6 ay ıslak inşaat gerektirir, kavisli ızgara kabuklarına uyacak şekilde bükülemez ve zamanla geri dönüşü olmayan çatlama ve sızıntılara maruz kalır. Buna karşılık, Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri hafiftir, kısa inşaat süreleri sunar, özel şekillerde bükülebilir ve basit sızıntı onarımlarına olanak tanır.

2 Alüminyum-Magnezyum-Manganez (Al-Mg-Mn) Çatı Kaplaması ile Karşılaştırma

Al-Mg-Mn biraz üstün su geçirmezlik sunarken, birim malzeme maliyeti renkli kaplamalı çeliğe göre %40 daha yüksektir ve daha düşük sertliği, düşen nesnelerden dolayı çentiklenmeye yatkın hale getirir; Al-Zn kaplı çelik, standart rüzgar basıncı ve aşındırıcı koşullar altında eşit derecede iyi performans gösterirken çok üstün maliyet verimliliği sunar.

3 Kil Kiremit/Asbest Kiremit ile Karşılaştırma

Kil kiremitler uzun açıklıklı çelik yapı çatıları için çok ağırdır ve yalnızca alçak tuğla-beton binalar için uygundur; Asbestli karolar zayıf dayanıklılık ve yüksek kırılganlığa sahiptir ve asbesti yasaklayan çevre düzenlemeleri nedeniyle denizaşırı projelerde yasaktır; renkli kaplamalı çelik ise tamamen uyumludur ve üstün darbe direnci sunar.

Standartlaştırılmış İşleme İş Akışı

1 Hammadde Giriş Kontrolü

Sıcak daldırma galvanizli veya Al-Zn kaplı çelik rulolar için orijinal üretici malzeme raporlarını ve çinko kaplama test raporlarını doğrulayın; AZ değerlerinin yerinde kontrolleri için kaplama kalınlığı ölçüm cihazlarını kullanın ve yüzeyi çizikler, kaplama boşlukları veya beyaz oksidasyon noktaları açısından inceleyin; Uygun olmayan hammaddeleri doğrudan çelik fabrikasına iade edin.

2 Açma, Hizalama ve Besleme

Bobini hidrolik açıcıya yüklemek için tavan vinci kullanın; Bobin açıcı, sapmayı ±2 mm dahilinde tutmak için bir fotoelektrik hizalama sistemi kullanarak çelik şeridi sabit bir hızda düzleştirir ve şekillendirme sırasında panelin bükülmesini önler.

3 Çok Geçişli Rulo Şekillendirme

Bindirme dikişli paneller, kenarda ayrılmış 50 mm'lik bir örtüşme genişliğine sahip 12 set silindir kullanılarak oluşturulur; Dik dikiş panelleri, birbirine kenetlenen erkek ve dişi bağlantılar oluşturmak için 16 set özel şekillendirme silindiri kullanır ve ≤0,3 mm'lik bir dikiş açıklığı sağlar.

4 Sabit uzunlukta Hidrolik Kesim

Çizimlere göre belirtilen uzunluklarda kesin; standart paneller (≤12m) karayolu taşımacılığı için kesilirken, ekstra uzun paneller bölümler halinde kesilir; Kesilen kenarlarda çapak alınır ve kesme yerinde gelecekte korozyon oluşmasını önlemek için gerilim giderilir.

5 Kapsamlı Bitmiş Ürün Denetimi

Etkin kapsama genişliğini, kaburga yüksekliğini ve panel kalınlığını ölçün ve boya filminin yapışmasını noktasal olarak kontrol edin; Dik dikişli paneller, birbirine kenetlenen rüzgar yükü kapasitesinin standartları karşıladığından emin olmak için ek dikiş çekme testine tabi tutulur.

6 Koruyucu Paketleme ve Sevkiyat

Taşıma sırasında çizilmeleri önlemek için panel yüzeyine şeffaf PE koruyucu film uygulanır; Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri çapraz olarak paketlenir ve masif ahşap taban blokları üzerine yerleştirilir; özellikler (profil tipi, uzunluk, proje kimliği) dış tarafa sprey ile işaretlenmiştir; Denizyolu siparişlerinde ilave su geçirmez streç film uygulanır.

7 Özel Aksesuarların İmalatı

Renkli kaplamalı çelik ana bobinlerin kesilmesinden sonra mahya kapakları, etekler, oluklar ve uç kapakları gibi bileşenler CNC bükme makineleri kullanılarak üretilir; Bükme sırasında çatlamayı veya boyanın soyulmasını önlemek için bükme yarıçapları panel kalınlığının üç katı olacak şekilde standartlaştırılmıştır.

8 Kapsamlı Aksesuar Temini

Sıcak daldırma galvanizli kendinden kılavuzlu vidalar, EPDM rondelalar, kayar braketler ve sızdırmazlık bantları türlerine göre ayrı ayrı paketlenir ve tavan panelleriyle aynı partide gönderilir, böylece aksesuar kaplamalarında ve boya kaplamalarında tutarlılık sağlanır.

Temel performans parametreleri

1. Panel Boyut Parametreleri

2. Yüzey ve Kaplama Teknik İndeksi

Yüzey Sınıfı: TS280 (sıradan alan), TS350 (yüksek rüzgar basıncı alanı)

Çekme Dayanımı: 380~520MPa

Termal Genleşme Katsayısı: 1,2×10⁻⁵/°C

Yüzey Boyası Kuru Film: PE 20-25μm, HDP 25-30μm, PVDF 25-35μm

Referans Ağırlığı: 0,5 mm=4,0 kg/㎡, 0,6 mm=4,8 kg/㎡

3. Rüzgar ve Termal Destekleyici Parametreler

Rüzgar Direnci: Z aşık takviyesiyle 0,55 ~ 1,0kPa temel rüzgar basıncı

Kayar Destek Kayma Aralığı: ±25mm

Taş Yünü Parametresi: Yoğunluk 100-150kg/m³, A Sınıfı yanmaz

HAISHENG Tek Noktadan Teslimat Hizmeti

1 Satış Öncesi Özelleştirme ve Seçim

Rüzgar basıncı, kar yükü, korozyon sınıfı ve yangın güvenliği kuralları dahil olmak üzere yerel proje koşullarına bağlı olarak çatı profilleri, kaplamalar ve yalıtım katmanları için ücretsiz eşleştirme çözümleri sunarak su yalıtımı veya rüzgar direnciyle ilgili gelecekte yeniden çalışma riskini azaltıyoruz.

2 Sınır Ötesi Lojistik Koruma

Deniz taşımacılığına yönelik özel nem geçirmez, hava geçirmez ambalajlar, okyanus tuzu spreyi ve yüzey deformasyonundan kaynaklanan hasarı önlemek için köşe koruyucuları ve kesit panel ayırmayı içerir.

3 Satış Sonrası Teknik Destek ve Garanti

Hem Çince hem de İngilizce olarak sağlanan uzaktan kurulum kılavuzu; iç alanlar için 15 yıl, kıyı alanlar için 8 yıl alt yüzey kaplama garantisi; spesifik kaplamanın hizmet ömrüne dayalı boya son kat garantisi; ve ömür boyu yedek aksesuar temini.

SSS

1 Kıyı projeleri için florokarbon (PVDF) kaplama zorunlu mudur?

Sahile 5 km mesafedeki veya kimyasal endüstri parklarındaki alanlar için, PVDF florokarbon kaplamayla birleştirilmiş bir AZ275 alt tabaka zorunludur; Kıyıdan 5-20 km uzakta hafif tuz serpintisi olan alanlar için, maliyet ve uzun ömürlülüğü dengelemek amacıyla HDP (Yüksek Dayanıklılık Polyester) kaplamalı bir AZ275 alt tabaka kullanılabilir.

2 Yapısal Binalar için Oluklu Çelik Çatı Kaplama Panelleri kavisli uzay çerçeve çatılarda kullanılabilir mi?

Yarıçapı 50 m'den büyük olan kavisli çatılar için 900 tipi bindirmeli panel sınırlı bir ölçüde kullanılabilir; Daha dar yarıçaplı karmaşık kavisli yüzeyler için bindirme bağlantılarında deformasyonu, çatlamayı veya sızıntıyı önlemek için 470 tipi dik dikiş paneli zorunludur.

3 Buhar bariyeri ile su geçirmez, nefes alabilen membran arasında seçim yapılabilir mi?

Neme maruz kalan iç mekanlar için buhar bariyeri, yağmura maruz kalan dış mekanlar için ise su geçirmez, nefes alabilen membran kullanın; Nemin yüksek olduğu ve sık yağış alan bölgelerde her iki katmanın da kurulması gerekirken basit, kuru depolarda her ikisi de tamamen kaldırılabilir.
