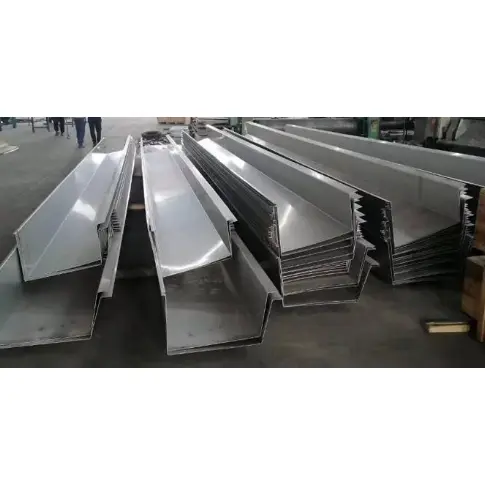

Binalar için Çelik Çatı Oluk Sistemi

Binalar için Çelik Çatı Oluk Sistemi, çatının renkli kaplamalı çelik panellerinden yağmur suyunu toplayan ve iniş boruları aracılığıyla dış ortama yönlendiren, saçaklara konumlandırılan drenaj oluklarından oluşur. Hafif çelik endüstriyel tesisler, uzay çerçeveler ve ağ şeklinde kabuk çatılar için drenaj sistemlerinin temel bileşenleridir. Mevcut tipler arasında fabrikada tamamlanmış renkli kaplamalı çelik oluklar, paslanmaz çelik oluklar ve yerinde galvanizli çelik saclardan oluşturulan oluklar yer alır; ikincil aşıklara veya çelik konsol kirişlerine saçak olarak sabitlenirler.

Sistem Yapılandırmasına Genel Bakış

1. Ana Tekne Gövdesi

1) Renkli kaplamalı çelik oluk: Çatıyla aynı Al-Zn alaşımı kaplamalı taban malzemesini (AZ150/AZ275) kullanır; kalınlık 0,6–1,0 mm; 200/250/300 mm standart açılma genişlikleri; iç kesimlerdeki endüstriyel tesisler için ana tercih.

2) 304 Paslanmaz çelik oluk: Kalınlık 0,7–1,2 mm; kıyı bölgeleri ve kimyasal korozyon riski taşıyan ortamlar için tasarlanmıştır.

3) Yerinde şekillendirilmiş galvanizli çelik oluk: 1,2–2,0 mm sıcak daldırma galvanizli sac, yerinde bükülmüş; uzun açıklıklı uzay çerçeveleri ve ekstra uzun saçaklar için uygundur.

2. Yük Taşıyıcı ve Sabitleme Bileşenleri

Oluk braketleri (sıcak daldırma galvanizli düz çubuk veya köşebent): 600–800 mm aralıklarla aralıklıdır; saçak C kesitli konsol aşıklarına sabitlenmiş;

Saçak kenarı aşıkları ve konsol kirişleri: Oluk yükünü destekleyin.

3. Derz ve Su Yalıtım Aksesuarları

Ekleme kapakları ve uç plakaları (oluk uçlarının kapatılması için);

Butil su geçirmez sızdırmazlık bandı, hava koşullarına dayanıklı yapısal sızdırmazlık maddesi ve kör perçinler;

Genleşme derzleri: Termal genleşme ve daralmayı karşılamak amacıyla ekstra uzun oluklar için yaklaşık olarak her 12 metrede bir kurulur.

4. İniş Borusu Sistem Bileşenleri

1) Yağmur suyu hunisi: Yağmur suyunu kanalize etmek için oluğun tabanına kaynaklı veya geçmeli olarak takılmıştır;

2) İniş borusu: PVC boru / galvanizli çelik boru / renkli kaplamalı çelik yuvarlak boru (çaplar φ110, φ160);

3) Boru kelepçeleri, dirsekler, toplama hunileri ve zemin seviyesindeki boşaltma dirsekleri.

5. Çatı Kenarı Kaplama Aksesuarları

Saçak kaplaması, oluk kenarı kaplaması, çatı paneli uzatma kaplaması (su durdurucu) ve üçgen çatı ucu kaplaması; bunlar yağmur suyunun saçakların altına geri akışını önler.

6. Yardımcı Malzemeler

İzolasyon (soğuk bölgelerde olukların dış cephesine donmayı önlemek için uygulanır) ve buhar bariyer bandı.

Ortak Yapılandırma Şemaları

1. Standart iç fabrika: AZ150 renkli kaplamalı çelik oluk + galvanizli braketler + PVC110 iniş borusu + bütil sızdırmazlık maddesi

2. Yağmurlu nehir kenarı fabrikası: AZ275 (yüksek çinko kaplama) renkli kaplamalı çelik oluk + galvanizli bağlantı parçaları + ek genleşme derzleri

3. Kıyı / Kimya tesisi uzay çerçeve çatısı: 304 paslanmaz çelik oluk + paslanmaz çelik iniş borusu sistemi + donmaya karşı koruma için dış yalıtım

Korozyon Önleyici Yapılandırma

1. Binalar için Renkli Kaplamalı Çelik Çatı Oluk Sistemi: İç alanlar için AZ150, kıyı alanları için AZ275;

2. Paslanmaz çelik: Sınıf 304; braketler eşit şekilde sıcak daldırma galvanizlidir (kaplama kalınlığı ≥80μm).

Temel avantajları nelerdir?

I. Hafif; ana çelik yapı üzerindeki yükü arttırmaz

Renkli kaplamalı çelik veya paslanmaz çelik oluklar, ince ölçülü malzemeden oluşur ve yerinde dökme beton saçak oluklarından çok daha hafiftir. Daha büyük çelik kolonlara veya halka kirişlere ihtiyaç duymadan doğrudan saçak aşıklarına sabitlenebilirler, böylece ana çelik yapının maliyetinden tasarruf sağlanır. Portal sert çerçeveler, uzay çerçeveler ve ağ şeklinde kabuklar dahil olmak üzere çeşitli uzun açıklıklı çelik çatı kaplama sistemleri için uygundurlar.

II. Hızlı inşaat, kuru montaj ve kısa proje süresi

Fabrikada tamamlanan oluk bölümleri, perçinler ve sızdırmaz bağlantılar kullanılarak yerinde monte edilerek kalıp, döküm ve sıvama gibi ıslak işlemler ortadan kaldırılır. Ekstra uzun saçakların hızlı bölümlü kurulumu, çatı bitirme aşamasını önemli ölçüde kısaltırken, beton oluklar uzun kürleme süreleri gerektirir ve hava koşullarına oldukça bağlıdır.

III. Mükemmel su yalıtım bütünlüğü ve düşük sızıntı riski

1. Paneller, panel gövdesinde dikiş olmamasını sağlayacak şekilde entegre bükme yoluyla oluşturulmuştur; Birleşim yerleri üçlü su geçirmezlik sistemine sahiptir: bütil sızdırmazlık bandı, hava koşullarına dayanıklı sızdırmazlık maddesi ve perçinler.

2. Entegre genleşme derzleri, termal genleşme ve büzülmeyi karşılayarak uzun oluklarda termal stresin neden olduğu çatlakları ve sızıntıları önler; Beton oluklar çatlamaya, derz arızalarına ve ardından sızıntıya eğilimlidir.

IV. Esnek malzeme sınıflandırması; Çeşitli ortamlara uygun hava koşullarına ve korozyona dayanıklılık

İç kısım: AZ150 Al-Zn kaplı renkli çelik; Yağmurlu nehir kenarı alanları: AZ275 (yüksek çinko kaplama);

Kıyı/Kimyasal bölgeler: 304 paslanmaz çelik. Malzemeler kuru, yağmurlu ve tuz püskürtmeli ortamlara göre tasarlanmış olup 8 ila 25 yıl arasında hizmet ömrü sunmaktadır.

V. Yüksek tasarım uyarlanabilirliği; düzensiz saçaklar için uygun

Özel bükme, dairesel veya düzensiz çatıları kolayca tamamlayan kavisli ağ şeklinde kabuklara, yelpaze şeklinde saçaklara ve değişken genişlikteki çatılara olanak tanır; tersine, düzensiz beton oluklar inşa etmek maliyetli ve zordur.

VI. Kurulum sonrası basit bakım

Lokalize sızıntılar, tek bir oluk segmentinin değiştirilmesi ve yeniden kapatılmasıyla giderilebilir; açılabilir tasarım, biriken kalıntıların kolayca çıkarılmasını sağlar; Çelik malzeme geri dönüştürülebilir olup tesis tadilatları sırasında sökülüp yeniden kullanılabilir.

VII. Pürüzsüz drenaj; pürüzsüz iç duvarlar tortu oluşumunu önler

Soğuk haddelenmiş şekillendirme, çamur ve kir birikimine direnen pürüzsüz, düz iç duvarlar sağlar; Şiddetli fırtınalar sırasında hızlı yağmur suyu akışı ve üstün drenaj kapasitesi (kaba beton kanallarla karşılaştırıldığında), çatıya taşma ve geri akış riskini azaltır.

VIII. Kontrol edilebilir maliyetler

Standart çelik çatı oluk sistemlerinin genel maliyeti, yerinde dökme beton oluklardan daha düşüktür ve ekstra uzun, geniş açıklıklı uzay çerçeve çatılar için daha da büyük ekonomik avantajlar sağlar.

Temel farklılaştırıcılar nelerdir?

I. Çelik Yapılarla Uyumlu Hafif Tasarım

İnce duvarlı renkli çelik veya paslanmaz çelik oluklar son derece hafiftir; daha büyük çelik kolonlara veya temellere ihtiyaç duymadan yalnızca saçak aşıkları veya braketler kullanılarak asılabilirler. Uzay çerçeveleri, ağ şeklinde kabuklar ve uzun açıklıklı hafif çelik çatılar için tercih edilen seçimdir. Bunun aksine, beton oluklar ağır ölü yükler getirir ve ek beton halka kirişleri gerektirir, bu da inşaat maliyetlerini önemli ölçüde artırır.

II. Kuru Montaj ve Hızlı Kurulum

Oluklar fabrikada belirli uzunluklarda üretilir ve kör perçinler ve sızdırmazlık maddesi kullanılarak yerinde monte edilir; böylece kalıp, dökme, sıvama veya kürleme ihtiyacı ortadan kalkar. Onbinlerce metrekarelik fabrika binalarının saçak montajları sadece birkaç günde tamamlanabiliyor. Beton oluklar sıcaklık ve hava koşulları (yağmur/kar) nedeniyle kısıtlanır ve uzun kürlenme süreleri gerektirir, bu da inşaat zaman çizelgelerinde önemli bir farka neden olur.

III. Yüksek Su Geçirmezlik Güvenilirliği ve Termal Genleşme/Büzülme Direnci

1. Oluklar, yalnızca bölümler arasında bağlantı noktaları bulunan kesintisiz, bütünleşik olarak bükülmüş gövdelere sahiptir. Sistemler, termal genleşme ve büzülme nedeniyle çatlama riskini ortadan kaldırmak için bütil bant, hava koşullarına dayanıklı sızdırmazlık maddesi ve genleşme derzleri kullanır.

2. Beton oluklar termal genleşme, büzülme ve oturma nedeniyle çatlamaya, sızıntıya ve bağlantı kopmalarına eğilimlidir. PVC oluklar düşük sıcaklıklarda kırılganlaşıp çatlar, yüksek sıcaklıklarda ise deforme olur ve sarkar.

IV. Bölgeye Özel Korozyon Direnci için Malzeme Sınıflandırması

Seçenekler, AZ150 Al-Zn kaplamalı çelikten (iç kesimler) ve AZ275 yüksek çinko kaplamalı çelikten (yağmurlu alanlar) 304 paslanmaz çeliğe (kıyı/kimyasal bölgeler) kadar çeşitlilik gösterir ve 5 yıldan 25 yıla kadar hizmet ömrü sunar. Tuğla oluklar gibi alternatifler çiçeklenme ve hava koşullarına maruz kalır, beton kolayca ufalanır ve standart PVC UV ışınlarına maruz kaldığında bozulur.

V. Düzensiz Çatılar İçin Yüksek Şekillendirilebilirlik

Yerinde bükme, kavisli saçaklara (ağsı kabuklar), yelpaze şeklindeki çatılara ve değişken kesitli saçaklara uyacak şekilde özelleştirmeye olanak tanır. Beton veya tuğladan düzensiz oluklar inşa etmek karmaşık ve maliyetlidir.

VI. Verimli Drenaj için Pürüzsüz İç Duvarlar

Soğuk haddelenmiş şekillendirme, tortu birikimine direnen pürüzsüz iç duvarlar sağlar, şiddetli yağmur sırasında engelsiz drenaj sağlar ve suyun çatıya geri akması riskini azaltır. Beton ve tuğla oluklar, tortuyu hapseden pürüzlü iç kısımlara sahiptir ve bu da onları tıkanmaya ve taşmaya karşı oldukça yatkın hale getirir.

VII. Bakım ve Sökümde Avantajlar

Lokalize sızıntılar, yeniden mühürleme ve onarım için yalnızca belirli bir bölümün sökülmesini gerektirir; Fabrika yenilemeleri için sistem tamamen sökülüp yeniden kullanılabilir ve çelik malzeme değer için geri dönüştürülebilir. Bunun aksine, hasarlı beton veya tuğla olukların sökülüp yeniden inşa edilmesi gerekir; bu da yeniden kullanılamayan önemli miktarda inşaat atığı oluşmasına neden olur.

VIII. Olağanüstü Maliyet Verimliliği

Binalar için Çelik Çatı Oluk Sisteminin genel maliyeti, yerinde dökme beton oluklardan daha düşüktür; paslanmaz çelik oluklara ve özel taş kanallara göre büyük bir maliyet avantajı sunar.

Standart Üretim Süreci

I. Hammadde Denetimi

1. Binalar için Renkli Kaplamalı Çelik Çatı Oluk Sistemi: AZ150/AZ275 Al-Zn kaplı bobinler, kalınlık 0,6–1,0 mm;

2. Paslanmaz çelik: 304 paslanmaz çelik bobinler, 0,7–1,2 mm; kalınlığı, kaplamayı ve boya filmini doğrulayın; yüzeylerin çizik ve korozyondan arınmış olmasını sağlayın.

II. Rulo Açma ve Dilme

Çelik ruloyu açıcıya yükleyin → oluğun gelişmiş genişliğine göre uzunlamasına kesin; Arızalı malzemeyi bobin uçlarından çıkarın.

III. Bükme ve Şekillendirme

1. Dar şeritleri CNC bükme makinesine besleyin; çizimlere göre standart U-şekilli oluk profiline bükün (standart açıklık genişlikleri: 200/250/300mm);

2. Entegre bükme yoluyla oluşturulmuştur; oluk gövdesinin ara dikişleri yoktur ve köşe yarıçapları pürüzsüzdür.

IV. Uç Bağlantı İmalatı

Aynı hammaddeden kesilmiştir: uç kapakları, genleşme derzi kapaklarını, yağmur suyu hunisi bağlantı plakalarını ve yanıp sönen bileşenleri bükün ve şekillendirin.

V. Delik Açma

Yağmur suyu çıkışları için CNC kesimli delikler; sonraki hazne montajı için kenarların pürüzsüz ve çapaksız olduğundan emin olun.

VI. Bitmiş Ürün Denetimi

1. Kanal açıklığının genişliğini, derinliğini ve bükülme boyutlarını ölçün;

2. Boya/paslanmaz çelik yüzeylerde ezik veya çatlak olup olmadığını inceleyin; Uygun olmayan öğeleri yeniden işleyin.

VII. Ambalajlama

Olukları ayrı ayrı koruyucu filmle sarın → kategoriye göre ahşap paletler üzerine istifleyin; özellikleri, malzemeyi ve uzunluğu içeren etiket; Uç kapaklarını ve braketleri ayrı ayrı kutularda paketleyin.

VIII. Yardımcı Bileşenlerin İşlenmesi

1. Oluk braketleri: Sıcak daldırma galvanizli yassı çubukların veya köşebent çeliğinin kesilmesi ve bükülmesi;

2. İniş boruları, dirsekler ve boru kelepçeleri: Ölçüye göre kesme ve işleme.

IX. Yerinde Kurulum ve Montaj

1. Saçaklara 600–800 mm aralıklarla galvanizli braketler takın;

2. Oluk bölümlerini konumlandırın; örtüşen bağlantı yerlerinde bütil sızdırmazlık bandı uygulayın, kör perçinlerle sabitleyin ve dış yüzeyi hava koşullarına dayanıklı sızdırmazlık maddesiyle kapatın;

3. Ekstra uzun bölümler için genleşme derzlerini takın; yağmur suyu haznelerini ve iniş borularını takın;

4. Çatı panellerini oluğun iç kısmına doğru uzatın; Su geçirmez bir sızdırmazlık sağlamak için saçak kenarını/trimini takın.

X. İşlemedeki Temel Farklılıklar: Renkli Kaplamalı Çelik ve Paslanmaz Çelik

Renkli kaplamalı çelik: Şekillendirme sonrasında korozyon önleyici işlem yapılmaz; fabrikada uygulanan kaplama/boyama işlemine dayanır;

Paslanmaz çelik: Bükme sırasında çizilmeye eğilimlidir; işlem boyunca kullanılan koruyucu film; Paslanmayı önlemek için sahadaki kaynaklar kapatılmıştır.

Temel Performans Parametreleri

I. Temel Malzeme Parametreleri

1. Binalar için Çelik Çatı Oluk Sistemi (Al-Zn Kaplamalı Çelik)

Kaplama: AZ150 g/m² (iç); AZ275 g/m² (kıyı/yüksek yağış alanları)

Ortak kalınlıklar: 0,6, 0,7, 0,8, 1,0 mm

Kaplama tipi: PE/HDP/PVDF (çatı paneli kaplama standartlarına uygun)

2. 304 Paslanmaz Çelik Oluk (Kıyı/Kimya Endüstrisi Uygulamaları)

Malzeme: 06Cr19Ni10 (304)

Ortak kalınlıklar: 0,7, 0,9, 1,0, 1,2 mm

II. Oluk Boyutları (Endüstri Standardı)

1. Üst açıklık genişliği: 200/250/300 mm (en yaygın); istek üzerine standart dışı boyutlar mevcuttur;

2. Oluk derinliği: 120–180 mm;

3. Standart fabrika uzunlukları: 3m, 4m, 6m; ekstra uzun bölümler yerinde monte edilir.

III. Yardımcı Bileşenlere İlişkin Parametreler

1. Galvanizli braketler: Q235 çelik, sıcak daldırma galvanizli; kalınlık 3,0–5,0 mm; kurulum aralığı 600–800 mm;

2. Genleşme derzleri: Tipik olarak her 10–12 m'de bir kurulur; genleşme payı ±25 mm;

3. İniş borusu sistemi: İniş borularıyla eşleştirilmiş yağmur suyu hunileri (çaplar φ100, φ160; PVC, renkli kaplamalı çelik veya paslanmaz çelik olarak mevcuttur).

IV. Sızdırmazlık Malzemesi Parametreleri

1. Butil su durdurma bandı: Genişlik 15/20 mm; sıcaklık direnci -40°C ila 90°C;

2. Hava koşullarına dayanıklı silikon dolgu macunu: Dış mekan sınıfı; UV ışınlarına dayanıklı ve su geçirmez.

V. Drenaj Yükü ve Ölü Ağırlık

1. Referans ölü ağırlığı: 0,8 mm ≈ 6,4 kg/m; 1,0 mm ≈ 8,0 kg/m;

2. Drenaj kapasitesi: 250 mm (genişlik) × 150 mm (derinlik) oluk ≈ 0,028 m³/m; Standart şiddetli yağış drenajı için yeterlidir.

VI. Korozyona Karşı Koruma Bölgeleri

1. AZ150+PE: Karadaki kuru fabrika binaları; hizmet ömrü 8-10 yıl;

2. AZ275+HDP: Yağmurlu nehir kenarı bölgeleri; hizmet ömrü 12–18 yıl;

3. 304 Paslanmaz Çelik: Kıyı alanları (tuz spreyi) ve kimyasal tesis bölgeleri; hizmet ömrü 20+ yıl.
