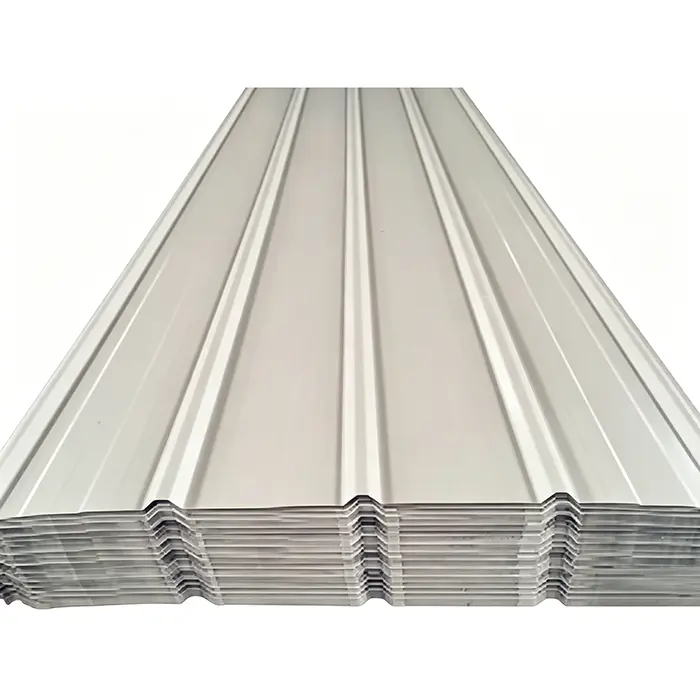

Prefabrik Çelik Duvar Kaplama Panelleri

HAISHENG'in prefabrik çelik duvar kaplama panelleri fabrikada üretilen, soğuk haddelenmiş dış kaplama üniteleridir. Standart çatı kaplama levhalarının aksine, bunlar dikey drenaj ve optimum kaburga yüksekliği için tasarlanmış özel bir profile sahiptir. Sadece tek tek levhalar satmak yerine, dış paneller, yalıtım sistemleri, yük taşıyan alt yapılar ve açılış kaplaması dahil olmak üzere kapsamlı, uçtan uca kaplama çözümleri sunuyoruz. 12 yıllık ihracat deneyimimizle desteklenen, çeşitli denizaşırı iklim ve aşındırıcı ortamlara göre özelleştirilmiş kademeli korozyon önleyici çözümler sunuyoruz. Ürünlerimiz dört yaygın proje sorununu etkili bir şekilde çözer: duvar sızıntısı, uzun vadeli paslanma, inşaat gecikmeleri ve aşırı yapısal yükler. Tüm spesifikasyonlar, endüstriyel tesis kaplamalarına yönelik uluslararası standartları karşılamaktadır ve hem stok kalemlerinin doğrudan sevkiyatını hem de özel üretimi destekliyoruz.

Standart çelik saclar ile bu prefabrik çelik duvar kaplama panelleri arasındaki fark nedir?

1. Drenaj Yapısı:

Duvar panelleri tipik olarak 25-35 mm'lik bir kiriş yüksekliğine ve kısa örtüşme kenarlarına sahiptir; drenaj yolları dikey kurulum için tasarlanmıştır; Çatı panelleri tipik olarak büyük ölçekli yatay drenaja uygun, 50 mm'yi aşan bir kaburga yüksekliğine sahiptir.

2. Sabitleme Yöntemi:

Duvar panelleri yalnızca açıkta kalan kendinden kılavuzlu vidalar kullanılarak sabitlenir (çatılarda kullanılan "470" dik kenet yapısından yoksundur), bu da gelecekteki bakım, sökme ve yeniden takma işlemlerini kolaylaştırır.

3. Kalıp Hassasiyeti:

Duvar paneli rulo şekillendirme kalıpları, keskin dış köşelerde tuz birikmesini önlemek için (korozyonu hızlandıran) kenar pasivasyonuna tabi tutulur; bu işlem çatı panellerine uygulanmaz.

Yüzeyler ve Kaplamalar için Seçim Kriterleri

1 Çift Taraflı Al-Zn (Alüminyum-Çinko) Yüzey Kaplama Seçimi

- İç kısımdaki kurak bölgeler (Orta Asya, iç kısım Doğu Avrupa): AZ150 g/m²; 5-8 yıl boyunca alt tabakanın korozyona uğramamasını sağlar; standart depo ve fabrikalara uygundur.

- Nehirler boyunca yağışlı, yüksek nemli bölgeler (Yangtze Nehri havzası, Güneydoğu Asya'nın iç kesimleri): AZ180 g/m²; nem nüfuzuna karşı %20 daha yüksek direnç sunar; üretim atölyeleri için uygundur.

- Kıyı/kimyasal korozyon bölgeleri (Güneydoğu Asya kıyıları, petrokimya parkları): AZ275 g/m²; Klorür iyonu korozyon yollarını engellemek için daha yüksek bir alüminyum-çinko alaşımı içeriğine sahiptir.

2 Üst Taraf Kaplama Hava Şartlarına Dayanıklılık ve Garanti Koşulları

- PE (Standart Polyester): Üst tarafta 20–25 μm kuru film kalınlığı (DFT), 5–10 μm epoksi pas önleyici arkalık; 5–8 yıl garanti; yalnızca iç kesimlerdeki tozsuz fabrikalar için uygundur.

- HDP (Yüksek Dayanıklı Polyester): Üst tarafta 25–30 μm DFT; UV'ye dayanıklı; 10–15 yıl garanti; şiddetli yağış ve yoğun güneş ışığı alan bölgeler için uygundur.

- PVDF (Florokarbon): üst tarafta 25–35 μm DFT; asit ve alkali korozyona dayanıklı; 20+ yıl garanti; AZ275 substratı ile zorunlu eşleştirme.

Panel Kalınlığı İçin 3 Farklı Seçim Standardı

- - Dış duvar panelleri: Standart 0,4–0,5 mm (rüzgar hızının ≤24 m/s olduğu alanlar için); Yüksek rüzgarlı kıyı bölgeleri için 0,55–0,7 mm (rüzgar hızları ≥28 m/s)

- İç duvar astar panelleri: Tek tip 0,3–0,4 mm açık gri ince nervürlü "Model 900" paneller; hava koşullarına karşı yüksek dirençli boya gerektirmeyen, yalnızca iç mekanda toz tutulması için tasarlanmıştır

Prefabrik Çelik Duvar Kaplama Panellerinin Ölçülen Parametre Tablosu

Boyutlar: Maksimum tek panel uzunluğu 12 m'dir; Ekstra uzun açıklıklar için yerinde birleştirme desteklenir ve bağlantı noktalarındaki sızıntı riskini ortadan kaldırmak için özel su durdurma şeritleri bulunur.

Kapsamlı Aksesuar Listesi

Yalnızca panelleri kendileri tedarik eden üreticilerin aksine, HAISHENG, prefabrik çelik duvar kaplama sistemleri için, sahadaki belirli kurulum zorluklarına yanıt verecek şekilde uyarlanmış bileşenlerle birlikte, eksiksiz aksesuar kitlerinin tek elden tedarikini sunmaktadır:

1. Dış dekoratif paneller: Rüzgar/yağmur koruması ve estetik için üç profilde (900/820/750) mevcuttur; boya kaplamaları renk şeması aracılığıyla özelleştirilebilir.

2. Su yalıtımı ve sabitleme aksesuarları: Sıcak daldırma galvanizli kendinden kılavuzlu vidalar (φ4,8/φ5,5) ve EPDM su geçirmez rondelalar; 15/20mm bütil sızdırmazlık bandı; ve yatay kurulum için özel su durdurma şeritleri; vida giriş noktalarındaki yaygın sızıntı sorunlarını çözer.

3. Isı yalıtım katmanı: Seçenekler arasında B1 Sınıfı cam yünü (standart fabrikalar için; yoğunluk 12–16kg/m³; kalınlık 50/75/100mm) ve A Sınıfı taş yünü (kimyasal/yanıcı/patlayıcı atölyeler için; yoğunluk 100–150kg/m³; kalınlık 50–100 mm) bulunur; izolasyonun sarkmasını önlemek için destek ağı ve klipslerle tamamlanır.

4. İç buhar bariyeri: Yalıtım katmanının iç tarafına yerleştirilmiş PE buhar bariyeri filmi; Yüksek nemli atölyelerde nemin geri akışını önlemek ve küf oluşumunu veya yalıtım arızasını önlemek için özel olarak tasarlanmıştır.

5. İç kaplama panelleri: 0,3–0,4 mm "Model 900" ince nervürlü, renkli kaplamalı çelik paneller; Yalıtım malzemesinin pürüzlü kenarlarını gizler, iç estetiği iyileştirir ve iç mekan tozunun kaçmasını önler.

6. Yük taşıyan ikincil duvar yapısı: ≥80μm çinko kaplama kalınlığına sahip sıcak daldırma galvanizli C kesitli çelik duvar kirişleri (C80–C180); Yüksek rüzgar yükleri altında kuşakların yanal burulmalı burkulmasını önlemek için φ12 bağlantı çubukları ve φ32×2,0 sarkma çubuklarıyla donatılmıştır.

7. Özel açılış kaplama bileşenleri: Taban açıları, saçak kaplamaları, kapı/pencere kenarları, köşe kaplamaları (iç ve dış) ve genleşme derzi kapakları; Renk uyumsuzluğunu ve korozyonu önlemek için tamamı aynı malzemeden ve kaplamadan yapılmıştır.

8. Günışığı aydınlatma bileşenleri: Metal panellerin profiliyle eşleşen FRP günışığı duvar panelleri; oluk aralığı ve örtüşme boyutları tamamen uyumludur ve sızıntı boşlukları olmadan dış duvar gün ışığı şeridine kusursuz entegrasyon sağlar.

9. Havalandırma kaplama aksesuarları: Nefes alabilen panjurlar ve özel vantilatör kaplama panelleri; Birleşik bir dış cephe görünümünü korurken atölye ısı dağıtımı ve havalandırma noktalarına uyacak şekilde tasarlanmıştır.

Kapsamlı, Uygulamaya Hazır Çözümler

1 Basit, yalıtımsız depo dış duvarı

Yapılandırma: 900 serisi 0,45 mm PE kaplı AZ150 duvar paneli + C100 sıcak daldırma galvanizli duvar kirişi; yalıtım, buhar bariyeri veya astar paneli yok; Uygulama: Kuru iç malzeme depolama; servis ömrü < 5 yıl.

2 Standart sabit sıcaklıkta üretim atölyesi dış duvarı

Konfigürasyon: 900 serisi 0,5 mm HDP kaplamalı AZ180 duvar paneli + 75 mm cam yünü + PE buhar bariyeri + C120 duvar kuşağı + komple açılır trim seti; Uygulama: Yağmurlu nehir kenarı alanlarındaki genel işleme atölyeleri; Isı yalıtımını maliyet verimliliğiyle dengeler.

3 Kimyasal/kıyıdaki yüksek korozyonlu ortamlar için çift katmanlı kaplama

Konfigürasyon: 0,6 mm PVDF kaplamalı AZ275 dış panel + 100 mm A Sınıfı taş yünü + kalınlaştırılmış PE buhar bariyeri + 0,35 mm astar panel + C140 ağır hizmet tipi duvar kirişi; Uygulama: Kıyı alanları (tuz spreyi) ve kimyasal atölyeler (yanıcı/patlayıcı riskler); A Sınıfı yangın derecesi; hizmet ömrü> 20 ​​yıl.

Yapısal ve Mühendislik Parametreleri

1. Alt tabaka çelik kaliteleri: TS280 ve TS350 yüksek dayanımlı yapısal çelik; akma mukavemetleri sırasıyla 280 MPa ve 355 MPa'dır; 380–520 MPa çekme mukavemeti; Kısa, yüksek hızlı rüzgar basıncının neden olduğu deformasyona direnme yeteneğine sahiptir.

2. Ölçülen öz ağırlık: 0,5 mm paneller için 4,0 kg/m² ve ​​0,6 mm paneller için 4,8 kg/m²; yığma duvarların yükünden önemli ölçüde daha düşüktür.

3. Termal genleşme parametreleri: 1,2 × 10⁻⁵/°C'lik doğrusal genleşme katsayısı; Panelin yüksek sıcaklıklardan dolayı bükülmesini veya çatlamasını önlemek için her 60 metre duvar uzunluğunda 20 mm'lik genleşme derzi gereklidir.

4. İkincil yapı korozyon koruması: Duvar kirişleri ve tüm metal bağlantı elemanları için sıcak daldırma galvanizli kaplama kalınlığı ≥80 μm olup, sıcak daldırma galvanizli korozyona karşı koruma için ISO 1461 standardına uygundur.

Rakip ürünlerle karşılaştırıldığında farklılaşan avantajlar nelerdir?

1 Yapısal Yük Avantajları

Prefabrik çelik duvar kaplama panellerinin ağırlığı yalnızca 3–5 kg/m² iken, kırmızı tuğla duvarlar için bu ağırlık 220 kg/m² ve ​​ALC paneller için 45 kg/m²'dir. Renkli kaplamalı çelik panellerin kullanılması, çelik kolon kesitlerinin azaltılmasına ve temel boyutlarının küçültülmesine olanak tanıyarak geniş açıklıklı uzay çerçeveli fabrikaların inşaat maliyetlerini %12 ila %18 oranında azaltır.

2 İnşaat ve Teslimat Avantajları

Tamamen kuru, prefabrik bir montaj yöntemi kullanır; harç ve sıva gibi ıslak işlemleri ortadan kaldırır ve inşaatın yağmurda, karda veya düşük sıcaklıklarda devam etmesine olanak tanır. 10.000 m²'lik bir dış cephenin çevrelenmesi yalnızca 12-15 gün sürerken, yığma duvarların kapatılması 45-75 gün sürer ve bu da üretim süresini kısaltır.

Standart Olmayan Şekiller İçin 3 Avantaj

Kavisli köşeler ve düzensiz üçgen çatı uçları oluşturmak için yerinde bükme yapılmasına olanak tanır; kapılar, pencereler, süpürgelikler ve genleşme derzleri için uyumlu kaplama bileşenleri (aynı malzemeden yapılmış) sağlanmıştır. Buna karşılık, ALC paneller ve kırmızı tuğlalar yerinde bükülemez, bu da düzensiz bölümlerin zamanla çatlamaya ve su sızıntısına karşı oldukça yatkın olmasına neden olur.

4 Nem ve Sızıntı Direnci

Panel birleşim yerlerinde ve vida noktalarında bütil bant ve EPDM pullar kullanılarak ikili su yalıtımı bulunur; genel duvar su buharı geçirgenliği 0,05 g/(m²·saat)'in altındadır. Yığma duvarlar genellikle üç yıl sonra dış sızıntı ve iç macun soyulması sorunuyla karşı karşıya kalır.

5 Isı ve Akustik Yalıtımın Avantajları

Isı yalıtımı, buhar bariyerleri ve iç kaplama panelleri tek bir montaj adımında monte edilerek 32–38 dB ses yalıtımı elde edilir. Yığma duvarlar ayrı bir iç yalıtım ve sıva gerektirir ve yalıtım katmanının 2-3 yıllık kullanımdan sonra katmanlara ayrılması veya ayrılması olasılığı yüksektir.

6 Hava Koşullarına Dayanıklılık ve Dayanıklılık Avantajları

Kıyı bölgelerinde 20 yıl boyunca tadilat gerektirmeyen, tamamı üç katlı korozyon önleyici boya ile kaplanmıştır. Yığma dış duvarlar genellikle beş yıl içinde çiçeklenme, hava koşulları ve soyulma gösterir ve yenileme maliyetleri, yeni bir duvarın maliyetinin %40'ına ulaşabilir.

Söküp Yeniden Kullanmanın 7 Avantajı

Bireysel duvar panelleri bağımsız olarak çıkarılabilir, böylece vantilatörler kurulurken veya kapı ve pencereler daha sonra değiştirilirken büyük ölçekli yıkıma gerek kalmaz. Çelik %100 geri dönüştürülebilir olup, söküldüğünde kalıntı değer oranı %35'i aşmaktadır; aksine, kırmızı tuğlalar ve ALC paneller hiçbir geri dönüşüm değeri olmaksızın %100 inşaat atığı haline gelir.

8. Kapsamlı Maliyet Avantajları

Rulo şekillendirme yoluyla seri üretilen ana malzemeler, daha düşük üretim maliyetleri sunar ve daha basit ikincil yapısal destek gerektirir. Maliyetler alüminyum-plastik giydirme cephelere göre %45, ALC panellere göre ise %22 (işçilik ve malzeme birleşimi) daha düşüktür ve endüstriyel uygulamalar için en iyi maliyet-performans oranını sunar.

HAISHENG Fabrika Standartlaştırılmış İşleme İş Akışı

1. Gelen Hammadde Denetimi:

Çelik bobin çinko kaplama ağırlığının, boya kalınlığının ve yüzey görünümünün doğrulanması; kaplama kusurları veya taşıma çizikleri olan malzemelerin reddedilmesi; Her parti için üçüncü taraf kaplama denetim raporları düzenlenir.

2. Açılma ve Hizalama:

Çift taraflı fotoelektrik hizalama sistemi, şerit sapmasını ±0,5 mm dahilinde kontrol ederek oluşturulan paneldeki eğimli kenarları önler.

3. Özel Rulo Şekillendirme Kalıpları:

Duvar panelleri için özel düşük profilli nervür kalıpları (çatı kalıplarından farklı olarak) düzgün kenetleme dikişleri sağlar.

4. Hassas Kesim:

Kesilen kenarlardaki olası paslanma başlangıç ​​noktalarını ortadan kaldırmak için kenar pasivasyon işlemiyle hidrolik çapaksız kesme.

5. Bitmiş Ürün Spot Kontrolleri:

Her 200 panelde bir profil, genişlik ve düzlük numunesi alınır; Uygun olmayan öğeler yeniden işlenmek üzere izole edilir.

6. Koruyucu Film Uygulaması:

Dış mekan sınıfı PE koruyucu film, deniz taşımacılığı sırasında sürtünmeden kaynaklanan boya çiziklerini önler.

7. Özel Trim Bükme:

Şirket içi CNC bükme makineleri, tüm açıklıklar için kaplama bileşenlerinin özel imalatına olanak tanıyarak parti genelinde tutarlı boya rengi sağlar.

8. Aksesuar Konsolidasyonu:

Bağlantı elemanları, sızdırmazlık malzemeleri ve yalıtım malzemeleri, teslimatta parçaların kaybolmasını önlemek için sınıflandırılır, neme dayanıklı paketlenir ve duvar panelleriyle aynı kapta gönderilir.

SSS

1. S: Stoktaki ürünler için teslimat süresi nedir?

C: Standart 900/820 profil paneller için 50.000 m²'lik hazır stok bulunduruyoruz ve ödemeden sonraki 3 iş günü içinde konteyner yüklemesi yapıyoruz; standart dışı ölçüler 7 iş günü içerisinde işleme alınır.

2. Soru: Prefabrik çelik duvar kaplama panelleri üçüncü taraf denetimlerini destekliyor mu?

C: Evet, SGS veya BV tarafından yerinde fabrika denetimlerini destekliyoruz ve boya son kat garanti sözleşmelerinin yanı sıra hammaddeler için menşe sertifikaları da sağlıyoruz.

3. Soru: Dikey ve yatay kurulum arasında nasıl seçim yapmalıyım?

C: Yağmurlu bölgelerde daha hızlı drenajı kolaylaştırmak için dikey kurulum önerilir; Daha düzgün, daha düzgün bir cephe görünümü elde etmek için kuru bölgelerde yatay montaj tercih edilir.
