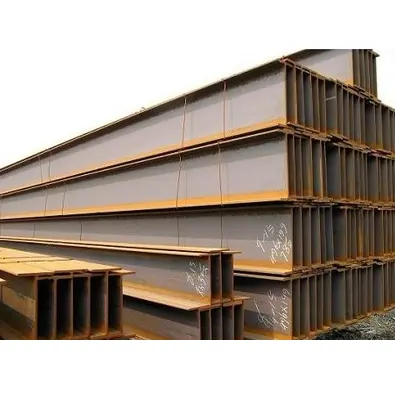

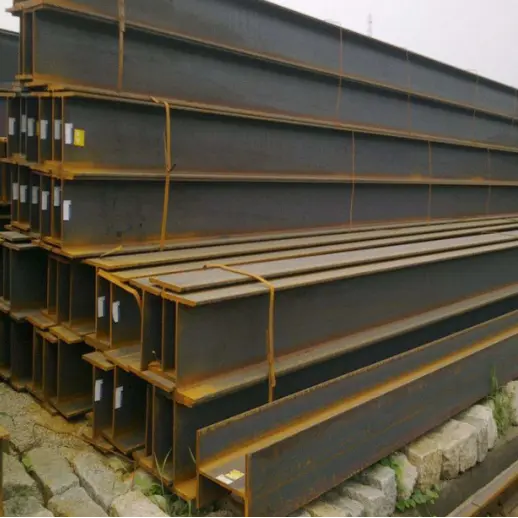

Sıcak Haddelenmiş Yapısal H Kiriş Çelik

Sıcak Haddelenmiş Yapısal H Kiriş Çeliğinin özellikleri nelerdir?

I. Yapısal ve Mekanik Özellikler

1. Verimli Kesit Mekaniği: Eşit flanş kalınlığına ve paralel iç ve dış yüzeylere sahip olan kesit modülü eşit şekilde dağıtılır. Standart I-kirişlere kıyasla üstün bükülme, kesme ve burulma direnci sunarak yüksek yük taşıma verimliliği sağlarlar.

2. Kararlı Genel Performans: Kaynaklı bağlantılar olmadan entegre yüksek sıcaklıkta sıcak haddeleme yoluyla oluşturulmuşlardır, düşük artık gerilim sergilerler ve deformasyona ve çatlamaya karşı dirençlidirler ve yüksek yapısal güvenlik sağlarlar.

3. Yüksek Sertlik ve Stabilite: Güçlü genel sertlik, dikey yüklere, yatay rüzgar basıncına ve sismik kuvvetlere etkili bir şekilde direnç gösterir, bu da onları uzun açıklıklı, yüksek yük taşıyan kirişler ve kolonlar için ideal kılar.

II. Ekonomik ve Malzeme Özellikleri

1. Hafif ve Malzeme Verimliliği: Aynı yük taşıma kapasitesi için geleneksel yapısal çelik profillerden daha az malzeme gerektirirler ve binanın ölü ağırlığını ve temel maliyetlerini etkili bir şekilde azaltırlar.

2. Standartlaştırılmış Spesifikasyonlar: HW, HM ve HN serisindeki kapsamlı spesifikasyonlar, geniş stokla bir araya gelerek kolay seçim ve tedariki kolaylaştırır.

III. Yapım ve Kullanım Özellikleri

1. Yüksek Kurulum Verimliliği: Düzenli geometri ve yüksek bağlantı hassasiyeti, çeşitli bağlantı yöntemlerine (cıvatalama ve kaynak gibi) olanak tanıyarak şantiyede inşaat sürelerinin kısalmasını sağlar.

2. Geniş Uyarlanabilirlik: Kirişlerde, sütunlarda, platformlarda ve desteklerde doğrudan kullanıma uygundur. Korozyon önleyici kaplamalar veya sıcak daldırma galvanizleme ile eşleştirildiğinde, iç ve dış mekan kullanımının yanı sıra standart veya aşındırıcı ortamlarda kullanıma uygundurlar.

3. İşleme Kolaylığı: Çeşitli yapısal bağlantı gereksinimlerini karşılamak için takviyeler ve bağlantı plakaları ile kolayca kesilir, delinir ve kaynak yapılır.

Kullanım Alanları ve Uygulama Kapsamı

I. Birincil Kullanımlar

1. Yük Taşıyıcı Kolonlar: Öncelikle Geniş Flanş (HW) tipini kullanan bunlar, ana dikey yük taşıyıcı bileşenler olarak görev yapar, dikey yükleri aktarır ve genel yapısal stabilite sağlar.

2. Çerçeve Kirişleri ve Kolonlar: Orta flanşlı (HM) kesitler, hem dikey yükleri hem de yanal kuvvetleri karşılayan çelik çerçeve sistemleri için uygundur.

3. Birincil ve İkincil Kirişler: Dar flanşlı (HN) kesitler en yaygın kullanılanlardır; zemin ve çatı yüklerini desteklerler ve uzun açıklıklı zemin ve çatı kaplama sistemleri için idealdirler.

4. Destek/Destek Bileşenleri: Ekipman destekleri, boru rafı destekleri, bakım platformları, çatı aşık tabanları vb. imalatında kullanılır.

5. Kompozit Yapılar: Çok katlı ve yüksek katlı binalarda kullanılmak üzere betonla birleştirilerek çelik-beton kompozit kiriş ve kolonlar oluşturulur.

II. Uygulama Kapsamı

1. Endüstriyel Binalar

Çeşitli çelik yapılı fabrikalar, depolar, atölyeler ve vinç kiriş sistemleri; Sıcak haddelenmiş yapısal H-kirişler endüstriyel çelik yapıların temel malzemesidir.

2. Kamu ve Sivil Binalar

Stadyumlar, sergi merkezleri, ulaşım merkezleri (istasyonlar/havaalanları), alışveriş merkezleri, ofis binaları ve çok katlı konut kompleksleri gibi geniş alanlı, uzun açıklıklı yapılar.

3. Belediye ve Altyapı

Kentsel hizmet tünelleri, köprü iskeleleri, yaya üst geçitleri, belediye istifleme destekleri ve büyük dış mekan reklam panoları için çerçeveler.

4. Yeni Enerji ve Destekleyici Projeler

Yeni enerji altyapısı için fotovoltaik (PV) montaj yapıları, rüzgar türbini tabanları, enerji depolama tesisleri ve çelik çerçeveler.

5. Diğer Alanlar

Büyük ekipman tabanları, endüstriyel platformlar, gemi güvertesi destekleri, lojistik ve depo raf sistemleri ve prefabrik çelik binalar.

Sıcak Haddelenmiş Yapısal H Kiriş Çeliğinin Temel Performans Parametreleri

Yönetici Standartları: GB/T 11263-2017, GB/T 700, GB/T 1591

I. Ortak Malzemeler ve Mekanik Özellikler

II. Bölüm Sınıflandırma ve Gösterim Kuralları

1. Sınıflandırma

· HW (Geniş flanşlı H kiriş): Flanş genişliği ≈ kesit yüksekliği; öncelikle sütunlar için kullanılır.

· HM (Orta flanşlı H kiriş): Orta flanş genişliği; öncelikle çerçeve kirişleri ve kolonları için kullanılır.

· HN (Dar flanşlı H kiriş): Yüksek kesit derinliği ve dar flanşlar; öncelikle birincil ve ikincil ışınlar için kullanılır (en yüksek kullanım hacmi).

2. Gösterim Formatı: Yükseklik H × Flanş Genişliği B × Web Kalınlığı t1 × Flanş Kalınlığı t2. Örnek: HN400×200×8×13.

III. Boyut ve Şekil Toleransları

1. Kesitsel Boyut Sapması: Ekleme ve kurulum sırasında hassasiyeti sağlamak için ulusal standart sınırlara sıkı sıkıya bağlı kalır.

2. Doğruluk (Kamberlik/Süpürme): metre başına ≤2 mm; toplam uzunluğun %0,2'sini aşmayan toplam sapma.

3. Bükülme: Tüm uzunluk boyunca önemli bir burulma deformasyonu yok; Çelik yapı kurulum gereksinimlerini karşılar.

4. Sabit Uzunluk: Standart özellikler. 6m/9m/12m; Çizimlere dayalı özel kesim de mevcuttur.

IV. Yüzey ve İşleme Özellikleri

1. Teslimat koşulu: Sıcak haddelenmiş "siyah" kaplama (değirmen ölçeğiyle).

2. Yüzey işleme: Daha sonra pas giderme, boyama, yangına dayanıklı kaplama ve sıcak daldırma galvanizleme için uygundur; hem iç hem de dış ortamlara uyarlanabilir.

3. İşlenebilirlik: Kesilebilir, delinebilir, kaynaklanabilir ve bükülebilir; çeşitli yapısal bağlantıların imalatına uygundur.

V. Çalışma Ortamı Parametreleri

1. Standart çalışma sıcaklığı: [Aralık] °C.

2. Düşük sıcaklık koşulları: Aşırı soğuk bölgelerde kullanım için düşük sıcaklık darbe testini geçmelidir.

3. Korozyon direnci: Temel malzeme doğal korozyon direncine sahip değildir; Korozif ortamlarda yüzey koruması zorunludur.

VI. Yapısal Yük Taşıma Özellikleri

1. Düzgün flanş kalınlığı ve paralel iç/dış yüzeyler; bükülmeye, yanal yer değiştirmeye ve burulmaya karşı mükemmel dirençli yüksek kesit modülü.

2. Bütünüyle sıcak haddelenmiş (kaynaklı bağlantı yok); düşük artık stres; Uzun süreli yükleme altında deformasyona veya çatlamaya karşı dayanıklıdır.

3. Standart I-kirişlere kıyasla üstün yanal sertlik; uzun açıklıklı yapılar ve yüksek rüzgar yüklerine maruz kalan binalar için idealdir.

Özellikler Tablosu
