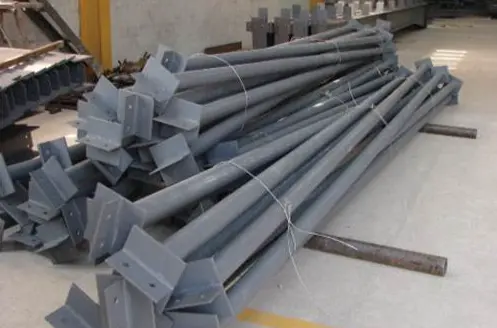

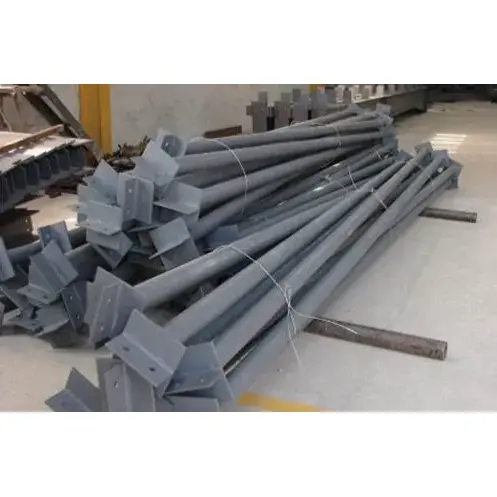

Çelik yapı fabrika binaları ve portal çerçeve sistemlerinde Yapısal Çelik Rot Elemanı vazgeçilmez bir uzunlamasına stabilizasyon bileşenidir. Bu ürün yuvarlak borulardan ve çelik profillerden üretilmiş olup binanın tüm uzunluğu boyunca döşenir. Birden fazla çelik çerçeve yapısını birbirine bağlar ve yatay kuvvetleri aktarmak ve bileşenlerin yer değiştirmesini sınırlamak için özel olarak tasarlanmıştır. Çeşitli destekleyici bileşenlerle birlikte kullanıldığında binanın genel yanal direncini önemli ölçüde artırabilir. Ürün, hem inşaat verimliliğini hem de güvenliği dikkate alan geniş bir spesifikasyon yelpazesine ve olgun işleme tekniklerine sahiptir. Çelik yapı projeleri için uygun maliyetli bir standart bileşendir.
1. Bağlantı çubuklarının endüstri kodu XG'dir. Çelik yapı portal çerçevesi, fabrika binaları ve makas sistemleri içindeki boyuna yatay ikincil bileşenlere aittirler ve düşey yük taşımazlar.
2. Yapısal Çelik Rot Elemanı esas olarak eksenel gerilime ve eksenel basınca dayanır. Bina alanının stabil sistemini inşa etmek için temel bileşendir.
1. Boyuna yatay kuvvetleri iletin, rüzgar kuvvetine, deprem etkilerine ve fabrika vinçlerinin çalışmasıyla oluşan boylamasına frenleme kuvvetine karşı koyun.
2. Çelik kirişlerin ve çelik kolonların düzlemsel dış yer değiştirmesini kısıtlayarak bileşenlerin hesaplama uzunluğunu etkili bir şekilde kısaltın.
3. Çeşitli destekleyici bileşenlerle birleştirildiğinde, tüm binanın mekansal stabilitesini sağlamak için yanal kuvvetlere dirençli eksiksiz bir yapı sistemi oluşturur.
1. Sert Bağlantı Çubukları: Hem gerilime hem de basınca dayanabilirler. Piyasada en yaygın kullanılanlardır ve çoğunlukla yuvarlak çelik borulardan yapılırlar. Tipik olarak çatı sırtına, kolonların tepesine ve vinç kirişlerinin karşılık gelen yükseklik konumlarına yerleştirilirler.
2. Esnek Bağlantı Çubukları: Yalnızca gerginliğe dayanabilirler. Yuvarlak çelikten veya tek açılı çelikten yapılırlar ve genellikle standart ana bağlantı çubukları olarak kullanılmazlar.
1. Yapısal Çelik Rot Elemanı, ana portal çerçevesini ve çelik kirişleri bağlamak için kullanılır. Yuvarlak çelik borulardan yapılmıştır ve genel boylamasına eksenel kuvvetin iletilmesinden sorumludur.
2. Çatı Makas Bağlantı Çubukları ZLT ve XLT tiplerine ayrılmıştır. Yalnızca çatı makaslarını bağlamak için kullanılırlar ve ince yuvarlak çelikten yapılırlar. Yalnızca yerel bir sabitleme rolü oynarlar.
1. Kullanılan ana malzemeler sıcak haddelenmiş düz dikişli çelik borular ve dikişsiz çelik borulardır. Rutin projelerde Q235B malzemesi, geniş açıklıklı ve ağır yük koşullarında ise Q355B malzemesi tercih edilmektedir.
2. Ortak boru özellikleri, ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0 ve ∅159×4,0 olan duvar kalınlığı ile birleştirilmiş dış çaptır.
3. Standart hammadde uzunlukları 6m, 9m ve 12m'ye bölünmüştür. Standart uzunluğu aşan çubuklar yerinde bağlanacaktır.
1. Uç Plakalar: Malzeme ana boru malzemesiyle aynıdır ve kalınlığı 8 mm'den 16 mm'ye kadar değişir. Çelik kirişler ve çelik kolon flanşları ile cıvata bağlantısı için cıvata delikleri çizimlere göre önceden işlenir.
2. Takviye Nervür Plakaları: Uç plakaların yerel deformasyonunu önlemek için gerilimli destek konumlarına üçgen takviye plakaları eklenir. Bu aksesuar orta açıklıklı binalarda ihmal edilebilir.
3. Ayrılmış delik konumu: Fabrika, yerinde montaj doğruluğunu sağlamak için cıvata deliklerini, köşe desteği bağlantı deliklerini ve destek deliklerini eşit şekilde işler.
1. Bağlantı Cıvataları: Sıradan koşullarda, 4.8 dereceli sıradan cıvataların M16 ve M20 özelliklerini kullanın; vinçler, sismik savunma alanları ve ağır yük fabrikaları için 8.8 dereceli yüksek mukavemetli cıvatalar kullanın.
2. Yardımcı Aksesuarlar: Her bir rot kolu aynı spesifikasyona sahip düz rondelalar, yaylı rondelalar ve kalın somunlarla donatılmıştır. Tüm aksesuarlar korozyona karşı eşit şekilde işlenir.
1. Temel Korozyon Önleyici İşlem: Sıradan projeler için, St3 sınıfının manuel pas giderme işlemi uygulanır; önemli projeler için, Sa2.5 sınıfı bilyeli püskürtme pası giderme uygulanır. Baz kat ve üst kat, kuru film toplam kalınlığı 60μm ila 100μm arasında kontrol edilecek şekilde uygulanır.
2. Yüksek Korozyon Önleyici Yapılandırma: Dış mekan ve yüksek nemli, aşındırıcı ortamlar için genel sıcak daldırma galvanizleme işlemi benimsenir. Çift taraflı galvanizleme miktarı 275g/㎡'den az değildir.
3. Yangından Korunma İşlemi: Yangın bölgelerinde bulunan çubuklar için, yangına dayanıklılık süresi 0,5 saat ila 1 saat olan ince tip yanmaz kaplamalar uygulayın.
Yapısal Çelik Rot Elemanı bağımsız olarak çalışamaz ve diğer bileşenlerle birleştirilmesi gerekir. Yatay olarak çatı yatay destekleri ve kolon çapraz destekleri ile birleştirilir ve dikey olarak kapalı ve stabil bir genel destek sistemi oluşturmak için dikey destekler ve köşe destekleri ile birleştirilir.
1. Bina kolonlarının üst kotuna, tüm uzunluk boyunca sert bağlantı çubukları takın.
2. Fabrika çatısının sırtına tüm hat boyunca sert bağlantı çubukları takın.
3. Vinçle donatılmış fabrikalar için, vinç kirişlerinin üst ve alt flanşlarına bağlantı çubukları ekleyin.
4. Çelik kirişlerin uçlarında, değişken kesitli alanlarda ve çeşitli destek düğümlerinde stabiliteyi artırmak için çubuk sayısını artırın.
1. Yuvarlak borunun ana gövdesi, her iki uç plakası ve gerektiğinde gerekli takviye plakaları da dahil olmak üzere tamamlanmış bileşenleri tamamlayın.
2. Hammaddelere yönelik bileşene özel seri numaraları, fabrika yeterlilik sertifikaları ve malzeme kalite garanti belgeleri.
3. Bileşen sayısına göre cıvata, somun ve rondela gibi uygun şekilde eşleşen kurulum aksesuarları.
4. Kaplama veya sıcak daldırma galvanizleme işlemine tabi tutulmuş bitmiş bileşenler.
5. İnşaat amaçlı ayrıntılı kurulum düğüm çizimleri.
1. Güçlü sabitleme kapasitesi, dış mekan rüzgar basıncına etkili bir şekilde direnç gösterir ve genel çelik çerçevenin sallanmasını veya eğilmesini önler.
2. Basit yapısal çelik rot kolu, hafif, yerinde kurulumu kolay, genel inşaat ilerlemesini önemli ölçüde iyileştiriyor.
3. Tüm binanın kuvvet durumunu eşit şekilde kontrol ederek, yapısal kuvveti daha dengeli hale getirerek konumlandırma fonksiyonunu tam olarak elde edin.
4. Korozyon önleme işlemini tamamlayın, dış ortamlarda uzun süre kullanıldığında dahi paslanmaya ve hasara uğramaz.
5. Portal çerçeve yapıları, çeşitli çelik çerçeve fabrikaları ve diğer bina türleri için uygun ürün özelliklerini ve kategorilerini tamamlayın.
6. Düşük yatırım maliyeti, olağanüstü yapısal güçlendirme etkisi, çelik yapı binalarının genel güvenlik katsayısını önemli ölçüde artırır.
1. Dairesel boru bölümü mükemmel yük taşıma performansı sergiler. Yapısal Çelik Bağlantı Çubuğu Elemanı, tüm yönlerde eşit atalet momentiyle hem gerilebilir hem de sıkıştırılabilir. Yalnızca eksenel kuvvet taşır ve ek bükülme momentleri oluşturmaz. Açılı çelik destekler ve yuvarlak çelik destekler yalnızca gerilebilir ve basınç altındayken burkulmaya ve deformasyona eğilimlidirler. Çatı mahyası ve kolon tepesi gibi basınç taşıma ve konumlandırma gerektiren konumlarda yalnızca dairesel boru bağlantı çubukları kullanılabilir.
2. Çubuklar binanın uzunlamasına yönü boyunca düzgün bir şekilde döşenir, kuvveti sürekli olarak iletir ve her bir bağımsız sert çerçeveyi genel bir mekansal yapıya bağlar. Çapraz destekler süreksiz olarak düzenlenir ve bağlantı çubukları yalnızca tek bir çatı makasını sabitler ve tam boylamasına kısıtlamayı sağlayamaz.
1. Borular, basit kesme, kaynaklama ve delik açma işlemlerine ve kısa üretim döngüsüne sahip, pazar standardında hazır malzemelerdir. Kutu tipi bileşenler ve H şekilli çelik bileşenlerle karşılaştırıldığında özelleştirme maliyeti daha düşük ve tedarik hızı daha hızlıdır.
2. Aynı basınç taşıma kapasitesi varsayımı altında, dairesel boru bağlantı çubuklarının kendi ağırlığı H-şekilli çelik ve I-kirişlerinkinden çok daha azdır. Geniş bir alanda sürekli olarak kullanıldığında genel proje maliyetini etkin bir şekilde kontrol edebilir.
1. Çubukların uçları, uç plakalarla önceden kaynaklanmıştır ve yerinde, cıvatalar kullanılarak doğrudan kirişin veya kolonun flanşına sabitlenir. Yerinde kaynak yapılmasına gerek yoktur. Çapraz destekler yerinde montaj ve delik açılmasını gerektirir, bu da montaj sürecini daha zahmetli hale getirir.
2. Ürünün çok yönlülüğü yüksektir. Aynı spesifikasyona sahip çubuklar çatı mahyası, sütun üstü ve vinç kirişi gibi birden fazla konumda kullanılabilir. Eşleşen aksesuarlar birleştirilmiş olup, büyük ölçekli envanter hazırlığını ve genel inşaat planlamasını kolaylaştırır.
1. Bina yanal olarak çapraz desteklerle ve uzunlamasına Yapısal Çelik Bağlantı Çubuğu Elemanları ile desteklenir. Bu iki tür bileşen geometrik olarak kararlı bir yapı oluşturmak için işbirliği yapar. Bağlantı çubukları ve köşe destekleri çatı makasları ve çelik kirişler için yalnızca yerel takviye sağlar ve bina yapısının uzunlamasına stabilitesine katkıda bulunmaz.
2. Çelik kirişlerin ve çelik kolonların yanal deformasyonunu etkili bir şekilde sınırlandırırlar, bileşenlerin hesaplama uzunluğunu azaltırlar ve kirişlerin ve kolonların kesit boyutlarının optimize edilmesine yardımcı olurlar, böylece kullanılan ana malzeme çeliği miktarını azaltırlar.
Dairesel borunun dış yüzeyi pürüzsüz ve düzenli olup pas giderme, boyama ve sıcak daldırma galvanizleme gibi korozyon önleyici işlemleri kolaylaştırır. Açık tip köşebent çeliği ve kanal çeliğiyle karşılaştırıldığında, dış mekandaki nemli ve aşındırıcı ortamlarda korozyon önleyici dayanıklılık etkisi daha iyidir.
1. Bağlantı Çubukları: Boyuna sürekli bir şekilde döşenen, çekme ve sıkıştırmaya dayanabilen ve ana yapısal kararlı bileşenlere ait olanlardır.
2. Çapraz Destekler: Çapraz bir düzende kesintili olarak düzenlenmiş, yalnızca gerilimi taşıyan, esas olarak yanal rüzgar direncinden ve deprem direncinden sorumlu.
3. Bağlantı Çubukları: İnce yuvarlak çelikten yapılmıştır, yalnızca çatı makaslarını sabitlemek için kullanılır, küçük ölçekli muhafaza aksesuarlarına aittir.
4. İkincil Kirişler: Dikey yükleri taşıyan, esas olarak zemin yüklerini ileten, kuvvet taşıma yönü ve işlevi rot kolundan tamamen farklıdır.
1. Hammaddelerin girişte incelenmesi: Q235B ve Q355B çelik malzeme sertifikalarını doğrulayın, boru çapını ve et kalınlığını kontrol edin, borunun bükülmesi, oval şekli veya paslanması gibi sorunları tespit edin ve tolerans sınırlarını aşan deforme olmuş malzemeleri düzeltin. Ayrıca eşleşen bağlantı plakalarını da inceleyin ve kabul edin.
2. Talaş kaldırma için sayısal kesim: Çelik boruları, kaynak için bir büzülme payı bırakarak tasarlanan boyutlara göre kesin ve boru uçlarındaki çapakları parlatın.
3. Aksesuarların kesilmesi: Çizimlerdeki boyutları kesinlikle takip ederek uç plakaları ve üçgen takviye plakalarını kesmek için sayısal kontrol ekipmanı kullanın.
4. Montaj ve punta kaynağı: Konumlandırma için fikstürler kullanın, uç plakaları çelik boruların her iki ucuna ortalayacak şekilde yerleştirin ve sabitleme için punta kaynağı yapın. Nokta kaynağı takviyesini tamamlamak için gerilimli düğüm noktalarına üçgen takviye plakaları takın.
5. Çevresel kaynak: Çelik borular ile uç plakalar arasındaki bağlantı noktalarını tamamen kaynaklamak için karbondioksit gazı korumalı kaynak kullanın. Çevresel kaynaklar ikinci seviye kaynak standardını takip eder. Rutin projeler için yalnızca görsel incelemeler yapın; Önemli fabrika projeleri için az sayıda UT kusur tespit testi gerçekleştirin.
6. Sayısal kontrollü delme: Uç plakalardaki cıvata deliklerini işlemek için sayısal kontrollü delme makinelerini kullanın. Ana delik çapları M16 ve M20 cıvatalara uyarlanarak delik konumlarının doğruluğu sağlanır.
7. Düzeltme ve taşlama: Boru uçlarında kaynak nedeniyle oluşan eğriliği düzeltin ve kaynak mahmuzlarını ve kaynak kalıntılarını taşlayarak uzaklaştırın.
8. Korozyon işlemi: Sıradan Yapısal Çelik Rot Elemanları için, St3 standartlarına göre manüel pas giderme işlemini gerçekleştirin, ardından astar ve son kat uygulayın. Korozyon gereksinimleri yüksek olan ürünler için genel sıcak daldırma galvanizleme işlemini gerçekleştirin.
9. Numaralandırma ve saklama: Benzersiz bileşen numarasını püskürtün, tüm aksesuarları sayın, paketleyin ve nakliye için saklayın.
Ortak boru özellikleri: ∅89×3,0, ∅114×3,0, ∅114×3,5, ∅140×4,0, ∅159×4,0
End plate thickness: 8mm to 16mm, standard hole size M16, M20
Özel uzunluk: Bölüm boyutuna göre 3m ila 9m, hammadde standart uzunluğu: 6m, 9m, 12m
İşleme toleransı: Çubuk gövdesinin düzlüğü ≤ L/1000, uç plakasının delik mesafesi toleransı ±1,5 mm
|
Malzeme Sınıfı |
Akma Dayanımı |
Çekme Dayanımı |
Uygulama Senaryoları |
|
Q235B |
≥235MPa |
375~500MPa |
Geleneksel portal çerçeveleri için mahya ve sütun üstü bağlantı çubukları |
|
Q355B |
≥355MPa |
470~630MPa |
Vinçli geniş açıklıklı ve ağır hizmet atölyeleri |
Kuvvet tipi: Eksenel gerilim ve eksenel sıkıştırmayı taşıyın, dikey bükülme momenti yok. Yuvarlak boru kesiti, tüm yönlerde eşit dönme yarıçapına sahiptir ve açılı çelik ve yuvarlak çelikten yapılmış esnek bağlantı çubuklarına göre daha iyi sıkıştırma stabilitesine sahiptir.
Fonksiyonel performans: Rijit çerçevelerin düzlem dışı yer değiştirmesini kısıtlayın, kiriş ve kolonların hesaplama uzunluğunu azaltın, boyuna rüzgar yükünü ve sismik yükü aktarın.
Yapısal özellik: Bina boyunca sürekli olarak düzenlenmiş olup, kolon desteği ve çatı yatay desteği ile genel olarak sağlam bir sistem oluşturur.
Çelik boru ile uç plaka arasındaki çevresel kaynak ikincil kaynağa aittir. Genel projeler için görsel inceleme benimsenmiştir. Kilit projeler için kısmi UT denetimi yapılır ve %100 denetim gerekli değildir.
Sıradan korozyon önleyici: St3 manuel pas giderme, boyanın toplam kuru film kalınlığı 60~90μm
Kıyı ve nemli alanlar için ağır korozyon önleyici: Sıcak daldırma galvanizleme, çinko katman kalınlığı ≥70μm
Yangından korunma: Yangın bölmelerinde yangına dayanıklılık süresi 0,5 saat olan ince yanmaz kaplama kullanılır, genel alanlar için yangından korunma uygulaması yapılmaz
Cıvata seçimi: Sıradan atölyeler için Sınıf 4.8 cıvatalar, vinç atölyeleri ve sismik alanlar için Sınıf 8.8 yüksek mukavemetli cıvatalar
Destekleyici aksesuarlar: Düz pullar ve yaylı rondelalarla tamamlanır
Sert rot (yuvarlak boru tipi): Gerilme ve sıkıştırmaya karşı dirençli, yapısal stabilite için ana bileşen
Esnek rot kolu (yuvarlak çelik / tek açılı çelik): Yalnızca gerginliğe karşı dayanıklıdır, yardımcı bağlantı için kullanılır
Kapsamlı malzeme tedariği ve montajı: Proje gereksinimlerine göre destekler, köşe destekleri, aşıklar vb. dahil olmak üzere komple bir çelik yapı bileşenleri setini aynı anda sağlayabiliriz. Sahada montaj sapmalarını önlemek ve yeniden işleme sorunlarını azaltmak için birleşik işleme standartlarını ve bağlantı boyutlarını takip ediyoruz.
Tam süreçli teknik destek: Satıştan önce, bağlantı çubukları için seçim ve yerleşim planları sağlamak üzere bina açıklığını, vinç konfigürasyonunu ve sismik eğimi birleştireceğiz ve çubukların düzenini optimize etmek için ücretsiz inşaat düğüm çizimleri sunacağız.
Profesyonel lojistik koruması: Yapısal Çelik Bağlantı Çubuğu Üyesinin her iki ucu da korunur ve üyenin tamamı su geçirmez filmle sarılır. Uzun elemanlar, nakliye sırasında deformasyonu, boya hasarını ve boru çarpışmasını önlemek için bölümlere ayrılır, güçlendirilir ve paketlenir. Aynı zamanda paketleme listeleri ve lojistik takip bilgileri sağlıyoruz.
Yerinde kurulum rehberliği: Grafik kurulum kılavuzu sağlıyoruz ve hem Çince hem de İngilizce olarak uzaktan teknik destek sunuyoruz. İnşaat ekibinin kurulumu verimli bir şekilde tamamlamasına yardımcı olmak için düğüm bağlantıları ve çubuk kombinasyonları gibi inşaat detaylarına ilişkin soruları gerçek zamanlı olarak yanıtlıyoruz.
Uzun vadeli satış sonrası garanti: Ana borular 5 yıl, sıcak daldırma galvaniz ve boya korozyon önleyici katmanlar ise 2 yıl kalite garantisiyle verilmektedir. Sürekli olarak eksiksiz bir destek bileşenleri yelpazesi tedarik ediyoruz ve dağınık küçük parçaların yenilenmesini destekliyoruz. Aynı zamanda daha sonraki döneme ait bakım ve onarım planlarını da ücretsiz olarak sağlıyoruz.
S1 Sert bağlantı çubukları ile esnek bağlantı çubukları arasında hızlı bir şekilde nasıl ayrım yapılır ve tip nasıl seçilir?
Yuvarlak borulardan yapılan sert bağlantı çubukları hem gerilime hem de basınca dayanabilir ve çatı mahyaları, kolon üstleri ve vinç kirişleri gibi temel yük taşıma konumları için uygundur. Esnek bağlantı çubuklarından yapılmış çelik borular ve tek açılı çelikler yalnızca gerilime dayanabilir ve yalnızca yardımcı gerilim taşıyan bileşenler olarak kullanılabilir. Geleneksel çelik yapı fabrikalarında rijit rot kolları tercih edilmektedir.
S2 Bağlantı çubukları diğer destekleyici bileşenlerle birleştirilmeden tek başına kullanılabilir mi?
Hayır. Bağlantı çubukları esas olarak boylamasına kuvvetleri aktarma ve konumlandırma sağlama işlevi görür. Tam bir sistem oluşturmak için çatı yatay destekleri, kolondan kolona çapraz destekler ve köşe destekleri ile birleştirilmelidirler. Bunları tek başına kullanmak genel yapısal stabiliteyi sağlayamaz.
Q3 How to select bolts for ordinary factories and factories with cranes?
Vinci olmayan ve deprem bölgelerinde bulunmayan sıradan fabrikalar için 4,8 kalite sıradan cıvatalar gereksinimleri karşılayabilir. Vinçli vinçlerle donatılmış ve sismik savunma bölgelerinde bulunan binalarda düğüm noktalarının bağlantı mukavemetini arttırmak için 8.8 kalite yüksek mukavemetli cıvatalar kullanılmalıdır.
S4 Dış mekandaki nemli ve kıyı alanları için ne tür bir korozyon önleyici çözüm önerilir?
Korozyonun çok yüksek olduğu ortamlarda basit boya kaplamanın tek başına kullanılması tavsiye edilmez. Genel olarak sıcak daldırma galvanizleme işlemi tercih edilmelidir. Çinko katman kalınlığı standartlara uygun hale getirildikten sonra, geleneksel sprey boyama işlemine göre çok daha uzun servis ömrüyle, tuz sisi ve nem erozyonuna uzun süre dayanabilir.
S5 Bir bütün olarak taşınamayan uzun bağlantı çubukları nasıl işlenir?
Standart Yapısal Çelik Rot Elemanlarının uzunlukları 6m, 9m ve 12m'dir. Bu uzunlukları aşan çubukları uçlarında kaynak olukları bırakarak kesitler halinde prefabrike edeceğiz ve operasyon için şantiyeye taşıyacağız. Aynı zamanda ilgili ekleme inşaat planları da sağlanacaktır.
S6 Tüm uç plakaların üçgen takviye plakalarıyla donatılması gerekiyor mu?
Büyük yük taşıyan ve konsantre düğümlere sahip konumlar için, uç plakaların deforme olmasını önlemek amacıyla takviye plakaları takılmalıdır. Daha küçük açıklıklara ve daha düşük yüklere sahip geleneksel fabrikalar için, genel proje maliyetini kontrol etmek amacıyla takviye plakaları kullanılmayabilir.
