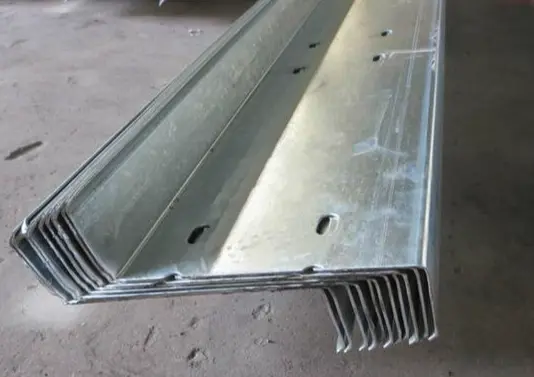

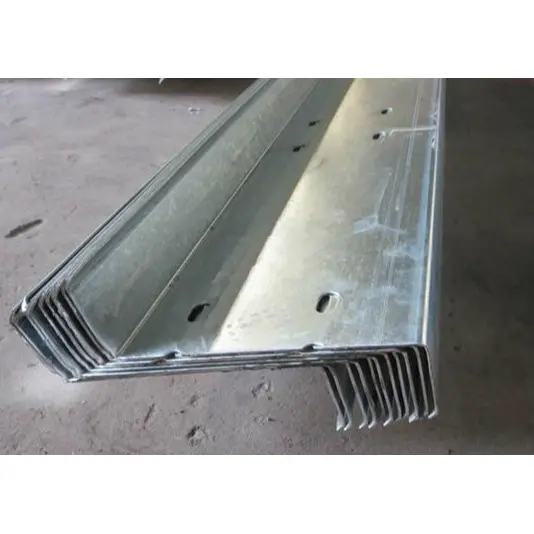

Soğuk Haddelenmiş Z Kesitli Çelik Aşıklar

HAISHENG'in Soğuk Haddelenmiş Z Kesitli Çelik Aşıkları, eğimli çelik yapı çatıları için özel olarak tasarlanmış ince duvarlı, yük taşıyan profillerdir. Geleneksel C kesitli aşıklardan farklı olarak eğimli flanş yapıları, uçtan uca üst üste bindirilerek sürekli bir yük taşıyan kiriş oluşturulmasına olanak tanır ve çelik tüketimini azaltırken çatı yük kapasitesini önemli ölçüde artırır. Tek elden çelik yapı tedarikçisi olarak Z kesitli profillerden daha fazlasını sunuyoruz; fabrika kapsamı, yerel rüzgar yükleri ve kıyıdaki tuz püskürtme ortamları gibi faktörlere göre uyarlanmış kapsamlı aşık çözümleri sunuyoruz. Hammadde galvanizleme kalitesi ve hat içi delme işleminden tüm destekleyici aksesuarların paket halinde sevkiyatına kadar her şeyi yönetiyoruz, böylece profil ve aksesuarları ayrı ayrı tedarik ederken ortaya çıkan boyut uyumsuzlukları, tutarsız korozyon önleme standartları ve yerinde montaj sırasındaki yapısal yetersizlik gibi genel mühendislik sorunlarını çözüyoruz.

Ürün Tanımı ve Uygulama Kapsamı

1. Malzeme ve Süreç:

Bu Soğuk Haddelenmiş Z Kesitli Çelik Aşıklar, sürekli rulo şekillendirme için tam otomatik bir soğuk şekillendirme hattı kullanılarak Q235B sıcak daldırma galvanizli çelik şeritten üretilir ve sonuçta Z şeklinde bir kesite sahip standart ince duvarlı, hafif çelik profil elde edilir.

2. Birincil Başvuru:

Ana çatı kirişlerinin üzerine monte edilen bu kirişler, çatının profilli çelik kaplamasının ve yalıtım katmanlarının tüm yükünü destekleyerek bu yükleri ana çelik yapıya aktarıyor. Portal çerçeveli fabrika binalarında ve uzun açıklıklı uzay çerçeve çatılarda yaygın olarak kullanılırlar.

3. Temel Yapısal Özellikler:

Zıt yönlerde eğimli flanşlarla tasarlanan uçlar, uzunluğu uzatmak için doğrudan üst üste bindirilebilir (kademeli), böylece çok açıklıklı sürekli bir kiriş sistemi oluşturulur; bu, sezaryen aşıklara kıyasla üstün genel bükülme direnci sunar.

4. Kullanım Kısıtlamaları:

Eğimli flanş konfigürasyonları dış duvar panellerinin dikey montajı için uygun değildir; C kesitleri yük taşıyan duvar kuşakları için standart seçimdir, Z kesitleri ise duvarlar için nadiren kullanılır.

5. Temel Malzeme Korozyona Karşı Koruma Standardı:

Sıcak daldırma galvanizleme standart işlemdir; kaplama kalınlığı standart iç sanayi bölgeleri için ≥80μm, kıyı veya kimyasal olarak aşındırıcı alanlar için ≥120μm olmalıdır.

Komple Tedarik Paketi Yapılandırması

1 Ana Z-Bölümü Teknik Özellikleri

Bölüm tanımlama standardı: Yükseklik × Flanş × Dudak (Y × B × C)

Standart stok modelleri: Z140×50×20, Z160×50×20, Z180×60×20, Z200×70×20, Z220×75×20, Z250×75×20, Z280×80×20, Z300×80×20

Ortak duvar kalınlığı aralığı: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Özel projeler için 3,0 mm ağır hizmet versiyonları mevcuttur.

2 Yanal Stabilite Bileşeni

1). Sarkma çubukları: Sıcak daldırma galvanizli yuvarlak çelik (Φ10, Φ12); Z-kesitlerinin yanal yer değiştirmesini kısıtlamak ve yüksek rüzgar yükleri altında bükülmeyi veya dengesizliği önlemek için düz ve çapraz türleri mevcuttur.

2). Payandalar: Sıcak daldırma galvanizli kaynaklı boru manşonları (Φ32×2,0); Çubukların yük altında deforme olmamasını sağlayarak sağlam destek sağlamak için çapraz sarkma çubuklarının geçiş noktalarına monte edilir.

3). Çatı flanş destekleri: Küçük açılı çelik veya küçük C-kesitli bileşenler; Bir uçtan Z profil aşıkına sabitlenir ve diğer uçtan çatı çelik kirişine kaynaklanır. Bunlar güçlü rüzgar emmesinin neden olduğu aşıkların devrilmesine karşı dayanıklıdır; Açıklığı 18 metreyi aşan endüstriyel binalarda tam çatı montajı zorunludur.

3 Özel Yapısal Bağlantı Aksesuarları

1). Aşık Takozları: Ana çatı kirişinin üst yüzeyine önceden kaynaklanmış sıcak daldırma galvanizli çelik plakalar (3,0 mm – 5,0 mm kalınlıkta); Z kesitli aşıkların sabitlenmesi için temel görevi görürler.

2). Ekleme Cıvataları: Aşıkların üst üste binen uçlarını sabitlemek için kullanılan M12 veya M14 sıcak daldırma galvanizli yüksek mukavemetli cıvatalar.

4 Uyumlu Üst Çatı Muhafaza Malzemesi

Soğuk Haddelenmiş Z Profilli Çelik Aşıkların üst yüzeyi 470/475 dik dikişli çatı panelleri ve standart profilli renkli kaplamalı çelik saclarla uyumludur. Aynı zamanda ısı yalıtımı, PE nefes alabilen membranlar ve sırt kaplaması içeren eksiksiz bir çatı muhafaza sistemini de destekler.

Senaryoya Göre Standartlaştırılmış Aşık Konfigürasyon Şemaları

1 Adet Orta Açıklığa Sahip Standart Fabrika Binası (15m Altı)

2,0 mm duvar kalınlığına sahip Z160×50×20 modelini kullanır; standart aralıklı sarkma çubukları ve yalnızca çatının ortasında lokalize dizliklere sahiptir; Önemli rüzgar erozyonu olmayan iç kısımdaki sıradan işleme depoları için uygundur.

2 adet Geniş Açıklıklı Çelik Yapı Fabrika Binası (18m–30m)

2,0 mm–2,2 mm duvar kalınlığına sahip Z180 ve Z200 modellerini kullanır; Çatının kendi ağırlığına ve güçlü rüzgar basıncı yüklerine dayanacak şekilde tüm uzunluk boyunca düz ve çapraz sarkma çubuklarının ve tüm açıklık boyunca diz desteklerinin tam bir düzenine sahiptir.

3 Kıyı Yüksek Rüzgar Alanı ve Geniş Açıklıklı Uzay Çerçeve Çatılar

Daha yakın sarkma çubuğu aralığına sahip kalınlaştırılmış Z kesitli profiller (2,2 mm–2,5 mm) ve çatı boyunca dizlikler kullanılır; Deniz tuzu korozyonuna ve sert rüzgarlara karşı dayanıklılık sağlamak için galvanizleme katmanının kalınlığı 120μm'ye çıkarıldı.

Z-Kesitli Çelik ve C-Kesitli Çelik

1. Kesit Yapısı Farklılıkları:

Soğuk Haddelenmiş Z Kesitli Çelik Aşıklar, uçların üst üste binmesine ve sürekli bir kiriş yapısı oluşturmasına olanak tanıyan eğimli flanşlara sahiptir; C-kesitli çelik aşıklar, yalnızca uç uca birleştirilebilen düz flanşlara sahiptir, bu da basit bir şekilde desteklenen yapısal davranış sağlar.

2. Uygulama Senaryoları:

Z-kesitli çelik, eğimli çatılar ve uzun açıklıklı uygulamalar için uygundur; C-kesitli çelik genellikle fabrika duvar kirişleri ve açıklıkları 12 metre veya daha az olan çatılar için kullanılır.

3. Yapısal Performans:

Aynı kesit boyutlarına sahip Z kesitli çelik, daha düşük orta açıklık bükülme momentlerine maruz kalır ve bu da daha büyük tek açıklıklı çatı mesafelerine olanak tanır.

Beş Temel Pratik Avantaj

1. Eğimli Çatılara Yapısal Uygunluk:

Eğimli flanşlar çatı eğimiyle doğal olarak hizalanarak aşıkın üst yüzeyini çatı paneline paralel tutar; bu dikey, eşit yük aktarımı sağlar ve eksantrik yüklemeyi ortadan kaldırır.

2. Verimli Örtüşme Kurulumu:

Profilin her iki ucundaki flanşlar, ek birleştirme plakaları olmadan uzunluğu uzatmak için doğrudan üst üste bindirilebilir; basit cıvatalama, uzatmayı tamamlayarak çatı yapım süresini önemli ölçüde azaltır.

3. Üstün Yanal Stabilite:

Bu bölüm yüksek genel yanal sağlamlık ve yanal basınca ve burulma deformasyonuna karşı güçlü bir direnç sunarak çatının şiddetli rüzgarlar sırasında sabit kalmasını sağlar.

4. Hafif ve Malzeme Tasarrufu:

Aynı çatı açıklığı ve yük gereksinimleri için Z kesitli çelik, daha küçük kesitlere veya daha ince duvarlara izin vererek birim alan başına kullanılan çelik miktarını azaltır ve ana çelik çerçeve üzerindeki yükü azaltır.

5. Kullanışlı Prefabrik Montaj:

Ekleme için cıvata delikleri fabrikada önceden delinmiştir; yerinde kurulum yalnızca cıvataların takılmasını ve sıkılmasını gerektirir; bu da yerinde delme ihtiyacını ortadan kaldırır, bu da güvenli bağlantılar ve minimum inşaat atığı sağlar.

Temel Fark Yaratanlar ve Rakip Ürünler

1. Sürekli Kiriş Davranışı: Uzun Açıklıklarda Malzeme Tasarrufu

Üst üste bindirildiğinde, Soğuk Haddelenmiş Z Kesitli Çelik Aşıklar çok açıklıklı sürekli bir kiriş oluşturarak orta açıklıklı bükülme momentlerini etkili bir şekilde azaltır. Aynı yük ve açıklık koşullarında, C-kesitli çeliğe kıyasla daha küçük profil özellikleri kullanılabilir ve bu da genel çelik tedarik maliyetlerini düşürür. Buna karşılık, C-kesitli çelik tipik olarak basit açıklıklı bağlantılara dayanır; uzun açıklıklı uygulamalar daha büyük kesitler gerektirir ve bu da daha yüksek malzeme tüketimine neden olur.

2 Üstün Eğilme Mukavemeti

Aynı yükseklik ve duvar kalınlığı göz önüne alındığında Z kesiti, C kesitli çeliğe kıyasla güçlü ekseni boyunca daha yüksek bir atalet momenti sunar. Üstün dikey yük taşıma kapasitesi ve yoğun kar yağışına ve kuvvetli rüzgarlara karşı direnç sağlaması, onu kıyı projeleri ve geniş açıklıklı uzay çerçeve yapıları için tercih edilen seçenek haline getiriyor.

3 Dik Eğimli Çatılara Mükemmel Uyum Sağlar

Eğimli flanş yapısı doğal olarak eğimli çatılarla uyumludur ve genellikle C profillerde görülen tek taraflı, desteksiz yükleme riski olmadan stabil destek sağlar; C-profillerin düz flanşları dik eğimlerde yük eksantrikliğine neden olarak zamanla sapma ve deformasyona neden olabilir.

4 Önemli Genel Maliyet Avantajı

Geniş açıklıklı çatılar için Z-kesitli çeliğin kullanılması, profil özelliklerinde ve toplam çelik tüketiminde azalmaya olanak tanır. Kendi ağırlığı geleneksel sıcak haddelenmiş kanal çeliğinden çok daha düşüktür; Kanal çeliğinin aşırı ağırlığı yalnızca malzeme maliyetlerini artırmakla kalmaz, aynı zamanda ana kirişler ve temel inşaatı masraflarını da artırır; bu nedenle sıcak haddelenmiş kanal çeliği, modern hafif çelik endüstriyel binalardaki çatı aşıklarında büyük ölçüde kullanımdan kaldırılmıştır.

5 Çift Avantaj: Korozyon Direnci ve Uzun Açıklıklı Yapı

Entegre sıcak daldırma galvanizleme işlemiyle üretilen bu ürün, ikili korozyon önleme standartlarını (iç alanlar için 80μm, kıyı bölgeleri için 120μm) karşılayarak uzun süreli dış mekan kullanımı sırasında paslanmaya karşı dayanıklılık sağlar. Uzun çatı açıklıkları için, bölümler, bölümlü ekleme olmadan uzunluğu uzatmak için doğrudan üst üste bindirilebilir; bu, C bölümleri için gerekli olan uç uca birleştirmeyle karşılaştırıldığında çok daha hızlı bir genel kurulum hızıyla sonuçlanır.

6 Rakip Ürünlerle Özet Karşılaştırma

1). C kesitli aşıklar: Basitçe desteklenen bir alın eklemi yapısından yararlanın; fabrika duvar sistemleri ve küçük açıklıklı çatılar (15 m'nin altında) için uygundur.

2). Sıcak haddelenmiş kanal çeliği: Yüksek öz ağırlık ve yüksek maliyet; Hafif çelik zarf sistemlerinde nadiren kullanılır.

3). Z kesitli aşıklar: Alıştırılmış, sürekli yük taşımaya izin verir ve mükemmel bükülme direnci sunar; dik eğimli, geniş açıklıklı çatılar için özel olarak tasarlanmıştır.

Standartlaştırılmış Fabrika Soğuk Şekillendirme Üretim Süreci

1 Hammadde Giriş Kontrolü

Soğuk Haddelenmiş Z Profilli Çelik Aşıkların hammaddesi Q235B sıcak daldırma galvanizli çelik şerittir. Her parti, varışta şerit kalınlığı ve galvanizleme tabakası kalınlığı açısından doğrulanır; çinko kaplamanın iç uygulamalar için en az 80μm, kıyı uygulamaları için ise 120μm olması gerekir. Yüzey, kaplanmamış noktalar, soyulma, sert kıvrımlar veya çizikler gibi kusurlara karşı incelenir; uygun olmayan malzemeler derhal karantinaya alınır ve üretimden çıkarılır. Standart üretim duvar kalınlıkları 1,8 mm, 2,0 mm, 2,2 mm ve 2,5 mm'dir.

2 Bobini Açma, Dengeleme ve Besleme

Çelik bobinler yükleme rafına kaldırılır ve rulo açıcı şeridi serbest bırakır. Tesviye ekipmanı sarma gerilimini ortadan kaldırırken ünite, besleme yanlış hizalamasını önlemek ve düzgün kesit boyutları sağlamak için çift taraflı bir fotoelektrik düzeltme sistemi ile donatılmıştır.

3 Sürekli Soğuk Şekillendirme (Çekirdek Proses)

Çok sayıda şekillendirme silindiri seti, çelik şeridi kademeli olarak bükerek, eğimli flanşlara ve içe doğru kıvrılmış dudaklara sahip Z şeklini tek geçişte yuvarlar. Süreç, Z140'tan Z300'e kadar tüm standart aralığın seri üretimine olanak sağlar; Sabit takımlar kontrol edilebilir boyut toleransları sağlar.

Hassas Boy Kesme için 4 Servo Tahrikli Uçan Testere

Malzeme, müşterinin projesinin gerektirdiği uzunluklarda hassas bir şekilde çevrimiçi olarak kesilir. Hidrolik uçan testere, ezilme veya aşırı çapak nedeniyle kesit deformasyonunu önleyerek temiz ve düzgün bir kesim sağlar.

5 Tur Sonu Delme

Sahada üst üste bindirmeyi ve cıvatalı bağlantıları kolaylaştırmak için profilin her iki ucuna cıvata delikleri açılmıştır. Standartlaştırılmış delik aralığı, kurulum sırasında ilave delme ihtiyacını ortadan kaldırır.

6 Nihai Ürün Denetimi

1). Sipariş spesifikasyonlarına uygunluğu doğrulamak için kesit yüksekliğinin, flanş genişliğinin, dudak boyutlarının ve duvar kalınlığının fiili ölçümü;

2). Galvanizli kaplamanın yana eğilmesi, bükülmesi veya hasar görmesi gibi kusurların muayenesi; Arızalı ürünler yeniden işlenmek üzere ayıklanır.

7 Organize Paketleme ve Paketleme

Aynı model, duvar kalınlığı ve uzunluktaki Z-aşıklar bir araya toplanır. Koruma amacıyla alt tarafa ahşap paletler yerleştirilir ve modeli, duvar kalınlığını, bireysel uzunluğu, sevkiyat miktarını ve ilgili proje adını belirten kimlik etiketleri yapıştırılır.

8 Yardımcı Bileşenlerin Eşzamanlı İşlenmesi ve Paketlenmesi

Yardımcı bileşenlerin komple setleri aynı anda işlenir: bağlantı çubukları Φ10/Φ12 yuvarlak çelik kesilerek, her iki ucundan diş haddelenerek ve sıcak daldırma galvaniz uygulanarak üretilir; dikmeler Φ32×2,0 kaynaklı borunun kesilmesi ve işlenmesiyle yapılır; saçak köşebentleri ve aşık takozları ise bükme yöntemiyle üretilir. Tüm bileşenler galvanize edilir, sınıflandırılır, kutulanır ve Z-aşıklarla aynı partide gönderilir.

9 Standartlaştırılmış Yerinde Kurulum Prosedürleri

1). Sıcak daldırma galvanizli aşık takozlarını çatı çelik kirişlerinin üst yüzeyine kaynaklayın ve sabitleyin;

2). Z aşıklarının uçlarını kademeli bir düzenlemeyle üst üste getirin, sürekli bir yük taşıyan kiriş oluşturmak için M12/M14 cıvatalarını takın ve sıkın;

3). Yanal stabiliteyi güçlendirmek için manşon desteklerini kullanarak düz ve çapraz bağlantı çubuklarını takın; Uzun açıklıklı çatı bölümleri için saçak desteklerini takın.

Temel Performans Özellikleri

1 Hammadde Özellikleri

1). Malzeme Sınıfı: Q235B sıcak daldırma galvanizli çelik şerit

2). Galvanizleme Standardı: Standart iç alanlar için ≥80μm; Kıyı bölgeleri ve kimya sanayi bölgeleri için ≥120μm

3). Standart Duvar Kalınlıkları: 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm; Talep üzerine 3,0 mm ağır hizmet versiyonu mevcuttur

4). Mekanik Özellikler: Akma dayanımı ≥235 MPa; çekme mukavemeti aralığı 375 MPa–500 MPa

2 Tam Aralıklı Kesit Özellikleri Aralığı (Y × B × C)

Z140*50*20, Z160*50*20, Z180*60*20, Z200*70*20, Z220*75*20, Z250*75*20, Z280*80*20, Z300*80*20

Kullanım Notu: Z profilli çelik ürünler yalnızca yük taşıyan çatı uygulamaları için önerilir; duvar aşıkı olarak kullanılması tavsiye edilmez. 3 Ana akım modellerin teorik birim ağırlığı referansı (kg/m)

- Z160×50×20: 2,0 mm ≈ 4,58 kg/m; 2,2 mm ≈ 5,03 kg/m

- Z180×60×20: 2,0 mm ≈ 5,21 kg/m; 2,2 mm ≈ 5,72 kg/m

4 Komple aksesuar setleri için teknik özellikler

1. Sarkma çubukları: Φ10, Φ12 Q235 sıcak daldırma galvanizli yuvarlak çelik; uçlarda haddelenmiş iplikler bulunur;

2. Dikme manşonları: Φ32×2,0 dikişsiz çelik boru;

3. Saçak destekleri (diz destekleri): 1,8 mm–2,0 mm küçük C kesitli çelik veya açılı çelik; yüksek rüzgarlı çatılar için temel bileşenler;

4. Bağlantı aksesuarları: 3,0–5,0 mm kalınlığında sıcak daldırma galvanizli çelik levhadan yapılmış aşık takozları; sabitleme cıvataları M12/M14 sıcak daldırma galvanizli yüksek mukavemetli cıvatalardır.

5 Uygulama senaryosuna dayalı seçim kriterleri

1. Küçük ila orta açıklıklı çatılar (açıklık ≤ 15 m): Z160×50×20, duvar kalınlığı 2,0 mm;

2. Geniş açıklıklı fabrika binaları (18–30 m): Z180 veya Z200 modelleri, duvar kalınlığı 2,0–2,2 mm; tüm açıklık boyunca kurulu sarkma çubukları; çatı boyunca sürekli olarak monte edilen saçak destekleri;

3. Şiddetli rüzgarlara ve aşındırıcı ortamlara sahip kıyı bölgeleri: 2,2–2,5 mm daha kalın profiller seçin; sarkma çubuğu montaj aralığını azaltın; Galvanizleme katman kalınlığını 120μm'ye çıkarın.

6 Temel yapısal özellikler

Eğimli flanşlar uçtan uca örtüşmeye izin vererek sürekli bir kiriş yapısal sistemi oluşturur; aynı kesit boyutları için Soğuk Haddelenmiş Z Kesitli Çelik Aşıklar, C-kesitli çeliğe kıyasla üstün bükülme direnci sunar ve bu da onları tüm geniş açıklıklı, eğimli çelik yapı çatı kaplama projelerine uygun hale getirir.

SSS

1. S: Z-kesitli çelik ile C-kesitli çeliği nasıl ayırt etmeliyim ve aralarında nasıl seçim yapmalıyım?

C: Kısa açıklıklı çatılar (15 m'nin altında) ve yük taşıyan fabrika dış duvarları için C-kesitli çelik kullanın; Eğimli çatılar, geniş açıklıklı fabrika binaları (18 m'nin üzerinde) ve rüzgarlı kıyı bölgelerindeki uzay çerçeve çatılar için Z kesitli çeliğe öncelik verin.

2. Soru: Kıyı projelerinde Z-kesitli çeliklerin korozyona karşı korunması nasıl sağlanır?

C: Kıyı bölgelerine yönelik siparişler 120μm kalınlığında sıcak daldırma galvanizli çelik şeritler kullanılarak üretilmektedir; sarkma çubukları, aşık takozları ve saçak destekleri gibi tüm aksesuar bileşenleri, ana yapısal bölümlerden önce paslanmalarını önlemek için aynı ağır galvanizleme işleminden geçirilir.

3. S: Özel uzunlukta kesim sunuyor musunuz ve sevkiyat için eksiksiz bir aksesuar seti sağlıyor musunuz?

C: Belirtilen uzunlukta kesmeyi destekliyoruz. Sarkma çubukları, payandalar, saçak destekleri, aşık takozları ve bağlantı cıvatalarını içeren eksiksiz bir aksesuar seti, belirli fabrika açıklığı ve rüzgar yükü gereksinimlerine göre eşleştirilebilir ve tek bir konteynerde birlikte gönderilebilir.

4. Soru: Z-kesitli çelik doğrudan duvar aşıkları olarak kullanılabilir mi?

C: Tavsiye edilmez; eğimli flanşlar dikey duvar panellerinin aynı hizada monte edilmesini zorlaştırır. C-kesitli çelik, yük taşıyan duvar aşıkları için standart seçimdir.
