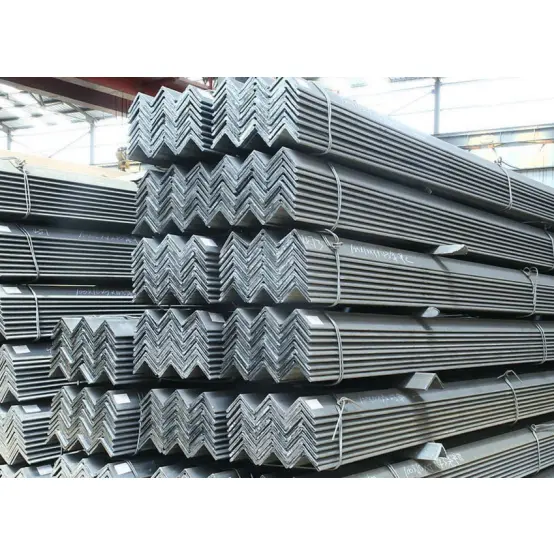

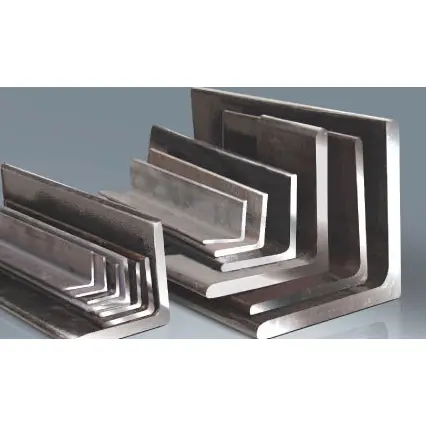

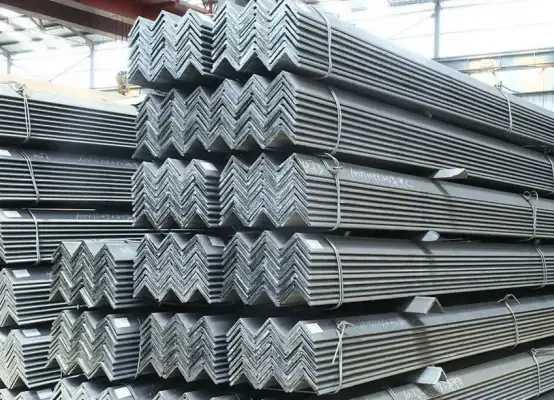

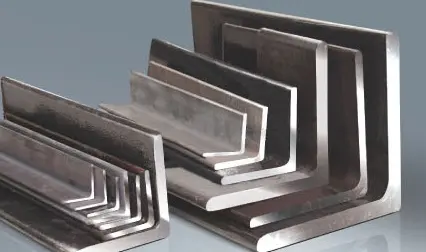

Galvanizli Yapısal Çelik Köşebentler

Galvanizli yapısal çelik köşebentler hafiftir, uygun maliyetlidir ve işlenmesi ve kurulumu kolaydır. Kompakt ve çok yönlü kesitleri ile yapısal bağlantılar, destek, aşık takviyesi, korkuluk, destekler, gömülü parçalar ve çeşitli yardımcı bileşenler için sıklıkla kullanılırlar. Endüstriyel tesislerde, belediye projelerinde, elektromekanik tesisatlarda ve depolarda yaygın olarak kullanılan, çelik konstrüksiyonda yüksek hacimli yardımcı malzemedir.

Açı Çubuklarının Özellikleri

I. Mekanik ve Kesitsel Özellikler

1. L şeklinde kesit; hafif yapı. Öncelikle eksenel kuvvetlere, kesme kuvvetlerine ve yerel eğilme momentlerine dayanırlar. Nispeten düşük genel sertlik nedeniyle, ana kirişler veya kolonlar gibi çekirdek yük taşıyan bileşenler olarak kullanılmaya uygun değildirler.

2. Sıcak haddelenmiş, tek parçalı yapı, düşük artık gerilim ve tekdüze malzeme özellikleri sağlar, bu da onları yük altında çatlamaya veya deformasyona karşı dirençli kılar.

3. Eşit bacak açıları simetrik yük dağılımı sunarken, eşit olmayan bacak açıları çeşitli montaj bağlantılarına uyum sağlayarak kuvvetin yönüne göre esnek seçime olanak tanır.

II. Ekonomik ve Tedarik Özellikleri

1. Geniş özellik ve model yelpazesi; geniş pazar stoğu ve çeşitli satın alma kanalları; düşük fiyat ve düşük genel maliyet.

2. Hafiftir, genel yapısal yükü ve temel maliyetlerini önemli ölçüde azaltır.

III. İşleme ve Yapım Özellikleri

1. Kesme, delme, bükme, kaynaklama ve birleştirme işlemleri basittir ve yerinde ikincil işleme olanak tanır.

2. Kompakt boyut, taşımayı ve kaldırmayı kolaylaştırır; çok yönlü montaj yöntemleri (kaynak veya cıvatalama) yüksek inşaat verimliliği sağlar.

3. Esnek ekleme ve kombinasyon seçenekleri; birden fazla çubuğun birlikte kullanılması genel yük taşıma kapasitesini ve stabiliteyi artırabilir.

IV. Kullanım ve Uyumluluk Özellikleri

1. Sıcak haddelenmiş "siyah" (değirmen ölçeği) durumda teslim edilir; pas giderme, boyama ve sıcak daldırma galvanizleme gibi korozyon önleyici işlemlerle uyumlu; Standart iç ve dış ortamlarda kullanıma uygundur. 2. Son derece çok yönlü; konektörler, destekler, mahfaza çerçeveleri, korkuluklar ve gömülü parçalar gibi çeşitli yardımcı bileşenlerin imalatına uygundur.

V. Sınırlamalar

Kesit şekilleri nedeniyle bükülme ve yanal yer değiştirmeye karşı dirençleri sınırlıdır. Öncelikle yardımcı yük taşıma, bağlantı veya takviye bileşenleri olarak hizmet ederler ve uzun açıklıklı veya ağır hizmet uygulamalarında büyük yükleri destekleyemezler.

Kullanım Alanları ve Uygulama Kapsamı

I. Birincil Kullanımlar

1. Bağlantı bağlantısı ve takviye: Galvanizli yapısal çelik köşebentler, birincil ve ikincil çelik elemanlar (kirişler ve kolonlar gibi) arasında bağlantı plakaları, takviyeler ve ekleme bileşenleri olarak hizmet ederek bağlantı bütünlüğünü artırır.

2. Çeşitli destekler ve braketler: Boru destekleri, kablo kanalı braketleri, ekipman tabanları, tesisat koridoru destekleri ve çatı desteklerinin imalatı.

3. Muhafazalar ve çerçeveler: Endüstriyel tesisler için duvar/çatı aşıkları, renkli çelik kaplama çerçeveleri, bölme duvar çerçeveleri ve kapı/pencere çerçeveleri.

4. Korkuluklar, korkuluklar ve merdivenler: Fabrika çevre çitleri, merdiven korkulukları, yürüme yolu korkulukları, platform muhafazaları ve erişim merdivenleri için ana bileşenler.

5. Gömülü parçalar ve ankrajlar: Yapıya gömülü parçalar, taban plakası konektörleri ve duvar bağları.

6. Hafif çerçeveler ve geçici tesisler: Basit barakalar, şantiye istifleme, geçici destekler ve iskele bileşenleri.

7. Çelik yapı takviyesi: H-kirişler, kanal çeliği, I-kirişler ve diğer yapısal elemanlar için güçlendirme, bağlama ve yanal destek sağlanması.

II. Uygulama Kapsamı

1. Endüstriyel binalar: Fabrikalar, depolar ve atölyelerdeki ekipman platformları için destek sistemleri, muhafaza yapıları ve yardımcı malzemeler.

2. Belediye mühendisliği: Yol korkulukları, saha istifleme, reklam panosu çerçeveleri, belediye elektrik hattı destekleri ve küçük yürüyüş yolları.

3. M&E ve HVAC: Enerji santralleri, kimya tesisleri ve ticari binalardaki hava kanalları, su boruları ve kablolar için özel destekler ve askılar.

4. Prefabrik ve sivil binalar: Çok katlı çelik yapılar, modüler binalar ve basit konut birimleri için yardımcı çerçeveler.

5. Depolama ve lojistik: Hafif raflar, depolama bölme rafları ve depolama alanları için koruyucu yapılar. 6. Diğer alanlar: İnşaat makineleri için yardımcı yapılar, denizcilik yardımcı malzemeleri, tarım makineleri çerçeveleri ve güç iletim kuleleri için yardımcı elemanlar.

Temel Performans Parametreleri

Standart: GB/T 706-2016 (Galvanizli Yapısal Çelik Köşebentler); eşit bacak ve eşit olmayan bacak açıları olarak sınıflandırılmıştır.

I. Ortak Malzemeler ve Mekanik Özellikler

Esneklik modülü: 2,06 × 10⁵ MPa; oda sıcaklığında darbe enerjisi ≥ 27 J.

II. Sınıflandırma, Tanımlama ve Ana Özellikler

1. Sınıflandırma ve Tanımlama

· Eşit bacak açısı: Bacak genişlikleri eşittir; tanım: bacak genişliği × bacak kalınlığı (örneğin, ∠50×5).

· Eşit olmayan bacak açısı: Bacak genişlikleri farklıdır; tanım: uzun bacak genişliği × kısa bacak genişliği × bacak kalınlığı (örneğin, ∠63×40×5).

2. Ortak Eşit Ayak Açıları (Mühendislikte Dayanak Noktası)

· ∠25×3, ∠30×3, ∠40×4

· ∠50×4, ∠50×5

· ∠63×5, ∠70×6

· ∠80×6, ∠90×8, ∠100×10

3. Yaygın Eşit Olmayan Bacak Açıları

∠56×36×4, ∠63×40×5, ∠70×45×5, ∠80×50×6

III. Boyutlar ve Uzunluk Parametreleri

1. Standart sabit uzunluklar: 6m, 9m, 12m; özel kesim mevcuttur; uzunluk toleransı ±5 mm.

2. Shape tolerances: Curvature ≤ 2mm per meter; toplam eğrilik ≤ toplam uzunluğun %0,2'si; önemli bir bükülme yok.

IV. Yapısal Özellikler

1. L şeklinde açık bölüm; düşük burulma ve bükülme sertliği; Eksenel kuvvetlere, kesme kuvvetlerine ve yerel bükülme momentlerine direnmeye uygundur.

2. Eşit bacak açıları simetrik yükleme özelliğine sahiptir ve genellikle çift yönlü destek veya simetrik destekler için kullanılır; eşit olmayan bacak açıları tek yönlü yükleme derzleri için uygundur.

3. Tek bir elemanın yük taşıma kapasitesi sınırlıdır; elemanların birleştirilmesi veya gruplanması genel sağlamlığı artırabilir.

V. Yüzey ve İşleme Özellikleri

1. Teslimat koşulu: Sıcak haddelenmiş, siyah kaplama (değirmen terazili).

2. İşlenebilirlik: Kesilmesi, delinmesi, kaynaklanması ve bükülmesi kolaydır; yerinde imalat için uygundur.

3. Yüzey koruması: Pas giderme ve boyama, sıcak daldırma galvanizleme veya toz kaplama ile uyumludur; hem iç hem de dış ortamlara uygundur.

VI. Çalışma Ortamı Parametreleri

1. Uygulanabilir sıcaklık aralığı: [Min]°C ila [Maks]°C

2. Korozyon direnci: Temel malzeme doğal korozyon direncine sahip değildir; Dış mekan veya aşındırıcı ortamlar için yüzey koruması zorunludur.

3. Bağlantı yöntemleri: Kaynak, standart cıvatalama veya galvanizli cıvatalama ile uyumludur.

Galvanizli Yapısal Çelik Köşebentlerin Teknik Özellikler Tablosu
