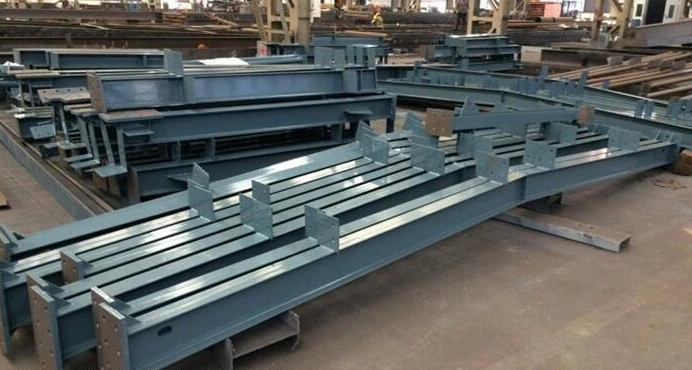

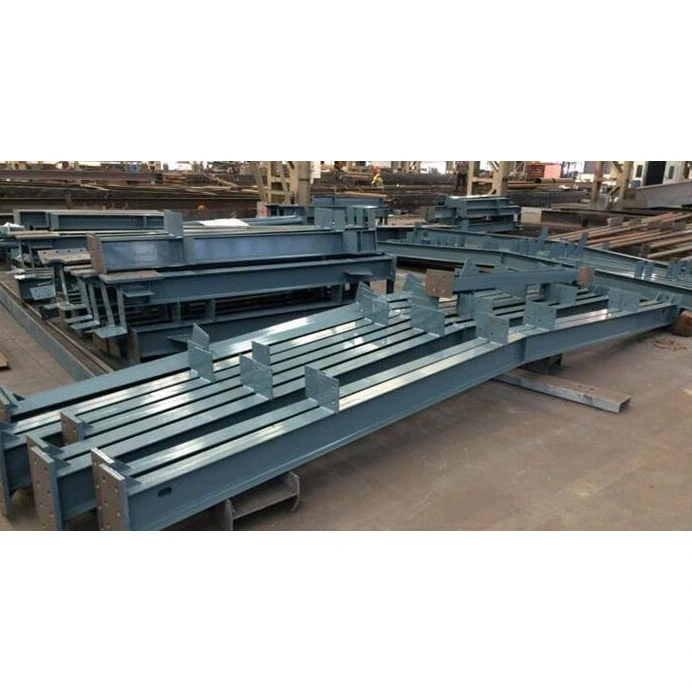

Ağır Hizmet H Kesitli Çelik Kiriş

Ağır Hizmet H Profilli Çelik Kiriş, çelik konstrüksiyonda en yaygın kullanılan yatay yük taşıyıcı bileşenlerdir. Doğal yapısal kısıtlamalara sahip olan I-kirişler, kutu kirişler veya dairesel içi boş profillerden farklı olarak H-kirişler, farklı bir flanş ve gövde kesit tasarımı aracılığıyla yük dağılımını optimize eder.

HAISHENG, sıcak haddelenmiş seri üretimi kaynaklı plaka imalatıyla birleştiren, standart stok kalemlerinden özel ağır hizmet ve değişken kesitli kirişlere kadar her şeyi karşılayan ikili bir üretim modeli kullanıyor. Ürünlerimiz tamamen prefabrik olarak gelir; uç plaka kaynağı, takviye tertibatı, Sa2.5 dereceli kumlama ve çok katmanlı kaplama da dahil olmak üzere, sahada son işlem ihtiyacını ortadan kaldırır. Denizaşırı projeler için üç büyük satın alma sorununu etkili bir şekilde çözerek anında kaldırma ve bağlantı için hazırdırlar: sahadaki kaynakçı sıkıntısı, sıkı inşaat programları ve gelecekteki yapısal değişikliklerle ilgili zorluklar. Zemin ana kirişleri ve çatı katı çerçeve kirişleri için en uygun seçimdirler.

Ürün Sınıflandırması ve Kesit Genel Bakış

1. Sınıflandırma ve Uygulama Kapsamı

- Sıcak Haddelenmiş H-Kirişler: Çelikhanede tek bir sıcak haddeleme işlemiyle oluşturulan, sabit boyutlara ve sıkı toleranslara sahip standart profiller. Avantajları arasında hızlı teslimat, daha düşük birim maliyetler ve artık kaynak geriliminin olmaması yer alır. Ancak bunlar yalnızca uzunluğa dayalı kesmeye izin verir (kesit boyutları değiştirilemez) ve açıklıkları ≤18 m olan standart endüstriyel tesis ikincil kirişleri ve geleneksel yükler için en uygunudur.

- Kaynaklı H-Kirişler: Otomatik tozaltı kaynağı kullanılarak ayrı gövde ve flanş plakalarının birleştirilmesiyle üretilir; kesit yüksekliği, flanş genişliği ve plaka kalınlığı gibi tüm parametreler tamamen özelleştirilebilir. Değişken kesitli kirişler (konik kirişler) üretme kapasitesine sahip olan bu kirişler, >18m açıklıklar, ağır vinç yükleri ve karmaşık portal çerçeveli çatı yapıları içeren standart dışı projeler için ana tercihtir.

2. Standartlaştırılmış Endüstri Kesit Etiketlemesi

- Etiketleme Formülü: H×B×tw×tf (sektörde belirsizlik olmadan evrensel olarak anlaşılır; küresel çizim inceleme standartlarıyla uyumludur)

- Parametre Tanımları: H = Toplam ışın yüksekliği; B = Flanş dış genişliği; tw = Web kalınlığı; tf = Flanş kalınlığı

- Örnek: H600×200×10×16, 600 mm'lik bir kiriş yüksekliğini, 200 mm'lik flanş genişliğini, 10 mm'lik ağ kalınlığını ve 16 mm'lik flanş kalınlığını belirtir.

3. Malzeme Derecelendirmesi ve Düşük Sıcaklık Uygunluğu

- Standart Ortam Koşulları: Q235B, Q355B (küresel iç mekan ve ılıman dış mekan projelerinin %90'ını kapsar)

- Düşük Sıcaklık/Alp Koşulları: Q355NL zorunludur (kırılgan kırılmayı önlemek için -20°C'de darbe dayanıklılığı sertifikasına sahiptir; Kuzey Avrupa, Rusya ve İç Moğolistan'daki projeler için gereklidir)

Fabrika Teslimat Kontrol Listesi

1. Kiriş Gövdesi Sınıflandırması

- Sabit Kesitli Düz Kirişler: Her yerinde aynı boyutlara sahip Ağır Hizmet H Kesitli Çelik Kirişler; Çok katlı çerçevelerde ve ekipman platformlarında birincil ve ikincil kirişler için kullanılır.

- Değişken Kesitli Konik Kirişler: Orta açıklıkta ve konik uçlarda daha fazla yükseklik; Destek bükme momentlerini azaltmak ve çelikten tasarruf etmek amacıyla portal sert çerçeveli fabrika çatıları için özel olarak tasarlanmıştır.

- Ekstra Uzun Eklenmiş Kirişler: 12 m'yi aşan uzunluklar için bölümler halinde prefabrik; Sınıf I kaynaklarla yerinde birleştirme için önceden hazırlanmış alın kaynağı eğimlerini içerir.

2. Standart Uç Destek Bileşenleri

- Cıvatalı Uç Plakalar: Kalınlık 16–40 mm; destek reaksiyon kuvvetlerine göre seçilir; yüksek mukavemetli cıvatalar için önceden delinmiş; rijit kiriş-kolon bağlantılarının %90'ı için tercih edilen seçimdir (sahada sıcak iş gerektirmez).

- Kaynaklı Eğimli Uçlar: Flanşların ve ağların her iki tarafında V şeklinde eğimler; Sahada tam nüfuzlu kaynak gerektiren yüksek katlı mega çerçeveler için kullanılır.

- Destek Enine Takviyeleri: Kiriş desteklerindeki en yüksek kesme bölgelerinde standart özellik; rulman yükleri altında yerel ağ burkulmasını/çökmesini önler; ulusal yapısal standartlar uyarınca zorunludur.

3. Orta Açıklıklı Yardımcı Yapılar

- Orta açıklıklı enine takviyeler: Gövde kesme burkulmasını önlemek için yoğun ekipman yüklerinin ve dikey vinç yüklerinin olduğu noktalara konumlandırılmıştır.

İkincil kiriş konsol bağlantı plakaları: İkincil kirişlerle sabitlenmiş bağlantılar için prefabrik ve ana kiriş ağına kaynaklanmış olup, yerinde delme veya kesme ihtiyacını ortadan kaldırır.

Tesisat açıklığı takviye plakaları: Kesiklerin neden olduğu yapısal kapasite düşüşünü önlemek için ağ açıklıkları (sıhhi tesisat, elektrik, yangından korunma) için halka şeklinde takviye.

4. Kaldırma ve geçici yardımcı bileşenler

Prefabrik kaldırma pabuçları: 3 tonun üzerindeki uzun açıklıklı kirişler için fabrikada önceden monte edilmiştir; kaldırma yapısal hesaplamalarını karşılamak üzere tasarlanmıştır; Kaldırma kulplarının yerinde özel olarak kaynaklanması yasaktır.

Geçici konumlandırma takozları: Çok parçalı kirişlerin yerinde montajı sırasında hizalama için kullanılır; Yüzey düzgünlüğünü sağlamak için tamamlandıktan sonra taşlayın.

5. Korozyon önleyici ve yangına dayanıklı yüzey işlemleri

Genel iç mekan kullanımı: Sa2.5 kumlama + epoksi çinko açısından zengin astar + mikalı demir oksit ara kat + poliüretan son kat; kuru film kalınlığı: 80–120 μm.

Yangına dayanıklı bölgeler: 1 saatlik, 2 saatlik veya 3 saatlik yangın güvenliği denetimi gereksinimlerini karşılamak için ince film veya kalın film şişen yangına dayanıklı kaplamaların ek uygulaması.

Kıyı/kimyasal aşındırıcı bölgeler: Sıcak daldırma galvanizleme, boya sisteminin yerini alır; çinko kaplama kalınlığı ≥85 μm; tuz spreyi korozyon direnci >18 yıl.

6. Teslimata dahil olan kurulum sarf malzemeleri ve fabrika belgeleri

Sarf malzemeleri: Grade 8.8 ve 10.9 yüksek mukavemetli cıvatalar, düz pullar ve eğimli pullar; uç plaka deliklerine uyacak şekilde boyutlandırılarak ikincil tedarik ihtiyacını ortadan kaldırır.

Denetim belgeleri: Orijinal malzeme kalite sertifikaları, 1. Sınıf kaynaklar için %100 ultrasonik test (UT) raporları, 3D boyutlu doğrulama kayıtları ve bileşene özgü kimlik günlükleri; tüm belgeler yurt dışı gümrük işlemleri ve mal sahibi iç denetimleri için uygundur.

Ağır Hizmet H Profil Çelik Kirişlerin Avantajları

1. Geniş bükülme artıklığı; gelecekteki çatı sarkmasını ve su sızıntısını önler.

Flanşlar, bükülme geriliminin en yüksek olduğu üst ve alt kenarlarda yoğunlaşmıştır; güçlü eksen etrafındaki kesit modülü, aynı ağırlıktaki bir I-kirişinkini çok aşar. Yük doğrulaması, standart 15 m açıklıklı çatı kirişlerinin uzun vadeli dikey sapmasının L/400 sınırının altında kaldığını doğrulayarak çatı aşık deformasyonu, su yalıtım membranlarının yırtılması ve çatı sızıntısı gibi yaygın inşaat sonrası sorunları önler.

2. Hafif yapı, temel ve inşaat mühendisliği maliyetlerini azaltır

Eşdeğer yük taşıma kapasitesine sahip kutu kirişlerle karşılaştırıldığında, kendi ağırlığı %22 ila %30 oranında azalır, böylece çelik kolonlara ve temellere iletilen düşey yük azalır. Yalıtılmış temel boyutlarını büyütmeye gerek yoktur, bu da donatı çeliği, beton ve hafriyat kazısı maliyetlerini doğrudan azaltır; bu, sistemi eskiyen endüstriyel tesislerin güçlendirilmesi ve yenilenmesi için son derece uygun hale getirir.

3. İşgücü sıkıntısı çeken kuru şantiye inşaatı bölgeleri

Cıvatalı H-kirişlerin imalatının %95'i fabrikada tamamlanmıştır; şantiyedeki çalışmalar kaldırma ve cıvatalama ile sınırlıdır ve günde 8-12 kiriş-kolon bölmesinin kurulumuna olanak tanır. Sertifikalı yüksek basınçlı kaynakçılara ihtiyaç duyulmadığından sistem, Güneydoğu Asya ve Afrika'daki denizaşırı tesislerde sıklıkla karşılaşılan kaynakçı kıtlığı ve yüksek işçilik maliyetleri sorunlarını etkili bir şekilde çözmektedir.

4. Uzun vadeli döngüsel yüklemeye uygun yorulma, rüzgar ve sismik direnç

Hidrolik düzleştirme yoluyla artık kaynak gerilimleri tamamen ortadan kaldırılarak yapının tavan vinçlerinin ileri geri hareketine ve güçlü rüzgarlardan kaynaklanan döngüsel yanal yüklere dayanabilmesi sağlanır. Sismik Yoğunluk 8 bölgelerinde ilave yanal destek gerekmez ve yapısal yorulma ömrü, 50 yıllık tasarım hizmet ömrü gereksinimini karşılar.

5. Gelecekteki değişikliklere yönelik yüksek uyumluluk, yenileme ve genişletme maliyetlerini azaltır

Açık ağ tasarımı, kapalı boşlukları ortadan kaldırarak, iç korozyon önleyici kaplamadan ödün vermeden ekipman desteklerinin, yeni boruların veya yapısal açıklıkların kurulumuna olanak tanır. Bu, kutu kirişlere (iç erişime sahip olmayan) ve dairesel içi boş kesitlere (kesme açıklıklarının korozyon önleyici bütünlüğü tehlikeye attığı yerlerde) önemli avantajlar sunar ve sonuçta gelecekteki modifikasyonlar ve genişletmeler için maliyetlerde %60'ın üzerinde bir azalma sağlar.

6. İkili üretim yolları esnek ve kontrol edilebilir teslimat programları sağlar

Standart sıcak haddelenmiş kirişler 3 gün içinde sevkiyata hazır hale gelirken, özel kaynaklı değişken kesitli kirişler 12-18 iş günü içinde teslim edilir. Üretim yöntemleri, projenin aciliyetine göre esnek bir şekilde değiştirilebilir, bu da program gecikmeleriyle ilişkili cezaların önlenmesine yardımcı olur.

Ürün Kategorileri Genelinde Yatay Farklılaşma Analizi

1. Yapısal Yük Taşıyan Farklılaştırma

- I-kirişlere karşı: I-kirişler eğimli iç flanş yüzeylerine sahiptir, bu da kenarlarda malzeme israfına ve zayıf eksen boyunca yanal dengesizliğe karşı yüksek hassasiyete neden olur; Buna karşılık, H-kirişler paralel iç ve dış flanş yüzeylerine sahiptir, bu da malzeme kullanımını %17 oranında artırır ve aşıkların doğrudan flanşların üzerine döşenmesine olanak tanır.

- Kutu Kirişlere Karşı: Kutu kirişler dengeli çift yönlü sertlik sunar, ancak aşırı kendi ağırlığına ve pas giderme için erişilemeyen iç boşluklara sahiptir; H-kirişler, farklı güçlü ve zayıf eksenlere sahip olup, bir tarafta sertliğin hedeflenen şekilde güçlendirilmesine ve maliyetlerin %35 oranında azaltılmasına olanak tanır.

- Dairesel İçi Boş Kesitli (CHS) Kirişlere Karşı: CHS kirişleri her yönde eşit sertlik sağlar ancak üst yüzeylerinde düz zemin döşemesini destekleyemez; Düşük rüzgar direnci sunmalarına rağmen, birincil zemin kirişleri olarak uygun değildirler ve genellikle konsollu peyzaj yapılarında kullanımları sınırlıdır.

2. Ortak İnşaatta Farklılaşma

- Kirişten kolona bağlantılar: Açıkta kalan üç yüz, üç bağlantı tipinin (cıvatalı uç plakaları, oluklu kaynaklı bağlantılar ve braket (kornişli) bindirme bağlantıları) evrensel kullanımına olanak tanır ve endüstri çizimlerinde en yüksek düzeyde standardizasyon sunar.

- İkincil kiriş bağlantıları: Ana kirişin düz ağı, bağlantı plakalarının kontrol edilebilir dikeylikle dikey kaynaklanmasına olanak tanır; aksine, kavisli yüzeylere (yuvarlak veya kare borular gibi) bağlantı yapılması sıklıkla eksantrik yüklemeye yol açar.

- Değişken kesitli üretim: Şekillendirme, yalnızca ağın kesilmesiyle gerçekleştirilir; birim başına imalat maliyeti değişken kesitli kutu kirişlerin yalnızca %40'ıdır.

3. Korozyona Karşı Koruma ve Bakımda Farklılaşma

- Korozyona karşı koruma: Kapalı boşluk yok; kumlama ve boyama, hiçbir kör nokta olmaksızın tam kaplama sağlayarak dahili su birikmesi ve paslanma riskini ortadan kaldırır.

- Bakım ve muayene: Kaynaklar ve pas koşulları endoskop olmadan dışarıdan görsel olarak incelenebilir, bu da bakımı son derece basit hale getirir.

4. Nihai Seçim Sonuçları

- Ağır Hizmet H Profil Çelik Kirişler: Çok katlı fabrika binaları, portal rijit çerçeve çatılar ve beton kompozit döşeme sistemleri.

- Kutu kirişler: Açıklıkları >36 m olan veya vinç kapasiteleri ≥50 ton olan büyük ölçekli, ağır yük projeleri.

- Yuvarlak boru kirişler: Mimari cephe özellikleri ve küçük konsollu kanopiler.

- I-kirişler: Geçici basit destekler ve çeşitli ikincil çatı kirişleri.

On Adımlı Standartlaştırılmış Seri Üretim Süreci

1. Gelen hammadde denetimi

- Sıcak haddelenmiş bölümler: Hadde malzemesi sertifikalarını doğrulayın, ağ ve flanş kalınlıklarını yeniden ölçün ve yüzey laminasyonlarını veya çatlaklarını kontrol edin.

- Ham çelik levhalar: Haddelemeden kaynaklanan eğrilmeyi ortadan kaldırmak ve düzlüğün yeniden ölçülmesi için düzleştirme; Uygun olmayan plakalar derhal iade edilir.

2. CNC hassas kesim

- Sıcak haddelenmiş kirişler: Kaynak çekmesi için 2 mm pay bırakılarak CNC testere makineleri kullanılarak kesilir.

- Kaynaklı Kirişler: Alevle kesme makineleri ağları ve flanşları ayrı ayrı kesmek için kullanılır; değişken kesitli ağlar için kavisli geçiş eğimleri kesilir.

3. Jiglerde Montaj

Özel sabit aparatlar, ağ merkezleme sapmasını 2 mm içinde tutarak ve her iki flanşın eşzamanlı dikey hizalanmasını sağlayarak konumlandırma kısıtlamaları sağlar; Punta kaynağı, yanlış hizalamayı önlemek için düzeneği sabitler.

4. Çift Taraflı Otomatik Tozaltı Kaynağı (SAW)

Tek taraflı kök paso kaynağı → iş parçası devri ve kök oluk açma/temizleme → eksik kök nüfuziyetini ortadan kaldırmak için arka tarafta tam kaynaklama; kritik uzun kiriş kaynakları Seviye I standartlarına göre %100 Ultrasonik Teste (UT) tabi tutulur.

5. Kaynak Gerilmelerinin Hidrolik Olarak Düzeltilmesi

Flanşın içe doğru kıvrılmasını ve kirişin yanal bükülmesini ele almak için, iç kaynak gerilimlerini ortadan kaldırmak ve müteakip geri esneme deformasyonunu önlemek için flanş düzleştiricileri ve kiriş düzleştiricilerini kullanan ikili düzeltme yöntemleri kullanılır.

6. Yardımcı Bileşenlerin Montajı ve Kaynaklanması

Çizimlere dayalı hassas yerleşim işaretlemesi; kaynak deformasyonu üzerinde sıkı kontrol ile yatak takviyelerinin, ikincil kiriş konsollarının, aşık takozlarının ve uç plakaların sıralı kaynaklanması.

7. Hassas CNC Delik Açma

3D CNC delme makineleri kullanılarak tek geçişte yüksek mukavemetli cıvata delikleri oluşturulur (delik çapı toleransı ±0,3 mm); çeşitli proses delikleri plazma yoluyla kesilir ve daha sonra çapakları alınır.

8. Bitmiş Ürün Yüzey İşlemi

Kaynak boncuklarının, sıçramaların ve kesme izlerinin taşlanması; Yerinde kaldırma ve hizalamayı kolaylaştırmak için bileşen numaralarının ve eksen yüksekliklerinin işaretlenmesi.

9. Sa2.5 Sınıfı Pas Temizleme ve Çok Katmanlı Kaplama

Boyanın yapışmasını sağlamak için 40–75μm yüzey pürüzlülüğüne ulaşan, doğrudan püskürtmeli kumlama makinesiyle tüm yüzeydeki pasın çıkarılması; Belirlenen yangından korunma bölgelerinde uygulanan ilave yangına dayanıklı kaplama ile birlikte astar, ara kat ve sonkatın katmanlı uygulaması.

10. Son Denetim, Paketleme ve Sevkiyat

Doğruluğun, kesit boyutlarının ve boya filmi kalınlığının doğrulanması; tam kalite kontrol kayıtlarının derlenmesi; yağmur geçirmez streç ambalaj ve ahşap paletler kullanarak sınır ötesi standartlara uygun ambalajlama.

Ek: Değişken Kesitli Kirişler için Özel İşlem

Düzensiz ağların kesilmesi → kesitli mastarlara montaj → eğimli alın kaynağı → genel ikincil düzeltme; diğer tüm işlemler standart kirişlere yönelik işlemlerle aynıdır.

Kapsamlı Teknik Performans Parametreleri

1. Bitmiş Ürün Geometrik İşleme Toleransları

- - Kiriş gövdesinin boyuna düzlüğü: ≤L/1000 (burada L, toplam kiriş uzunluğudur)

- Flanşın yanal dikeyliği: ≤B/100 (burada B, flanş genişliğidir)

- Kesitsel boyut sapması (uzunluk/genişlik): ±2–3 mm

2. Ana malzemenin mekanik özellikleri (Ağır Hizmet H Kesitli Çelik Kiriş)

Not: Düşük sıcaklıktaki inşaat alanları için nitelikli düşük sıcaklık darbe testi ile Q355NL benimsenecektir.

3. Örtülü yapısal parametreler

- Güçlü eksen bükülme direnci: X eksenine göre sektör lideri kesit modülü; Belirli bir yük için çelik tüketimini en aza indirir

- Kesme kuvveti dağılımı: Gövde dikey kesme kuvvetinin %100'ünü taşır; flanşlar kesme direncine katkıda bulunmaz, bu da yapısal doğrulamayı kolaylaştıran net yük sınırları sağlar

- Rüzgar direnci katsayısı: 1,3–1,5 (kutu kirişlerden daha düşük ancak dairesel oyuk profillerden daha yüksek); ılıman kıyı rüzgar yükü bölgeleri için dengeli bir uyum sunar

- Yanal stabilite: Üst flanş doğrudan döşeme levhalarına veya aşıklara bağlanır, böylece ek yanal destek ihtiyacını ortadan kaldırır ve yapısal çizimler basitleştirilir

4. Kaynak muayenesi ve kabul standartları

- Derece I kaynaklar: Ana kiriş ek yerleri ve desteklerdeki yük taşıyan kaynaklar; %100 Ultrasonik Test (UT) gereklidir; sıfır kusur standardı

- Derece II kaynaklar: Sertleştiriciler ve bağlantı plakaları için ikincil kaynaklar; %20 rastgele örnekleme denetimi; kaynak mukavemeti ana malzemeninkinden daha düşük olmamalıdır

5. Bağlantı özellikleri

- Yüksek mukavemetli cıvatalar: Rijit kiriş-kolon bağlantıları için 10.9 sınıfı tercih edilir; İkincil pinli bağlantılar için kullanılan sınıf 8.8

- Kesme saplamaları: Kompozit beton zemin levhaları için üst flanşta standart Φ16/Φ19 saplamalar, çelik ve beton arasında sinerjik yük taşıma etkisi sağlar

Neden HAISHENG'i Seçmelisiniz?

1. Çoklu Üslerde Güvenilir Kapasite ve İstikrarlı Sınır Ötesi Teslimat

Yerelleştirilmiş lojistik ve nakliyeyi mümkün kılmak için üretim dört büyük çelik yapı imalat üssüne (Tianjin, Fujian, Shandong ve Hubei) dağıtılmıştır. 48 saat içinde sevk edilmek üzere yeterli miktarda standart Ağır Hizmet H Profil Çelik Kiriş stoğu bulunduruyoruz. Standart dışı kaynaklı kirişler için, yoğun sezondaki kapasite darboğazlarını aşmamıza ve denizaşırı müşterilerimiz için tam konteyner siparişlerinin zamanında sevkiyatını sağlamamıza olanak tanıyan 12 adet tescilli tozaltı kaynak hattı işletiyoruz.

2. Kapsamlı Üçüncü Taraf Kalite Denetimi ve Yurtdışı Fabrika Denetim Standartlarına Uyum

Bağımsız bir iç kalite kontrol departmanına sahibiz ve her ana kiriş partisini kusur tespiti, boya filmi kalınlığı ve malzeme özelliklerine ilişkin olarak doğrulamak için üçüncü taraf kurumları görevlendiriyoruz. Afrika, Güneydoğu Asya ve Orta Asya'daki ülkelerin mühendislik ihale ve giriş standartlarını karşılayan, müşterilerin ek testler yapma ihtiyacını ortadan kaldıran orijinal İngilizce denetim raporları sağlanmaktadır.

3. Hataları ve Malzeme İsrafını Önlemek için Ücretsiz Detaylı Tasarım ve Çizim Optimizasyonu

12 kişilik yurt dışı çelik yapı detaylandırma ekibimiz, bağlantı detaylarını optimize eder ve yük hesaplamalarını yerel standartlara (BS, EN, GB) uygun olarak doğrular. Orijinal çizimlerde bulunan kiriş-kolon çatışmaları ve plaka kalınlığı uyumsuzlukları gibi sorunları proaktif olarak düzelterek sahadaki malzeme israfını ortalama %8 oranında azaltıyoruz.

4. Tek Noktadan Sınır Ötesi Destek Hizmetleri

İhracat fümigasyonu, neme dayanıklı ve pas önleyici paketleme, çok dilli kurulum rehberliği videoları ve gümrükleme dokümantasyon hizmetleri sağlıyoruz. Yurtdışı proje sahaları için, uzaktan inşaatla ilgili iletişim engellerinin üstesinden gelmek üzere, yerinde kurulum rehberliği sağlamak üzere sertifikalı çelik yapı mühendisleri gönderebiliriz.

5. Uzun Süreli Garanti ve Onarım Desteği

İnsan yapımı aşırı yükleme olmadığı sürece boya konusunda 3 yıl, sıcak daldırma galvanizlemede 15 yıl garanti ve ana yapı için ömür boyu teknik destek sunuyoruz. Fabrika tarafından atanan bileşen numaraları izlenebilirliği sağlar ve aynı teknik özelliklere sahip yedek parçalar 10 yıla kadar kullanılabilir durumda kalır.

SSS

S1: Portal çerçeve çatı kirişleri için değişken kesitli H kirişler kullanılmalı mı?

C: Standart çatı yüklerine sahip ≤15m açıklıklar için maliyetleri düşürmek amacıyla sabit kesitli H-kirişler kullanılabilir. 15 m'den büyük açıklıklar için veya çatı yüklerinin (yağmur/kar) önemli olduğu durumlarda, değişken kesitli kirişler gereklidir; bunlar çelik tüketimini %15 ila %20 oranında azaltırken aynı zamanda desteklerdeki kesme kuvvetlerini de azaltabilir.

S2: Kaynaklı H-kirişler ve sıcak haddelenmiş H-kirişler arasında hızlı bir şekilde nasıl seçim yapabilirim?

C: Standart boyutlar ve sıkı programlar için sıcak haddelenmiş kirişleri seçin; standart dışı kesitler, değişken derinlikler, ekstra uzun açıklıklar veya özel plaka kalınlıkları için kaynaklı kirişleri seçin. Sıcak haddelenmiş kirişler kaynak stresinden muaftır ve düşük sıcaklıktaki bölgeler için uygundur; kaynaklı kirişler ise daha fazla kişiselleştirme esnekliği sunar.

S3: H-kiriş ağındaki açıklıkların kesilmesi yapısal güvenliği etkiler mi?

C: Düşük kesme bölgesindeki (orta açıklık) takviye plakalarıyla güçlendirilmiş küçük açıklıklar güvenliği tehlikeye atmaz; ancak desteklerin yakınındaki yüksek kesme bölgesinde açıklıklar kesinlikle yasaktır çünkü bunlar kolayca gövde kesme arızasını tetikleyebilir. Detaylı tasarım çizimlerimiz bu yasaklı bölgeleri açıkça göstermektedir.

S4: Tuz spreyine maruz kalma oranının yüksek olduğu denizaşırı bölgeler için hangi korozyon önleyici çözüm önerilir?

C: Boya sistemleri 3-5 yıl içinde kaçınılmaz olarak soyulup paslanacağından kıyıdan 5 km uzaktaki kıyı bölgeleri için sıcak daldırmalı galvanizleme zorunludur; iç kıyı bölgeleri için yüksek yapılı epoksi son katlar daha iyi genel maliyet etkinliği sunar.

S5: Standart araç taşımacılığı için çok uzun olan kirişler nasıl işlenir?

C: 12 metreyi aşan kirişler, hassas işlenmiş kaynak eğimlerine sahip segmentler halinde prefabrik olarak üretilir. Yerinde birleştirme işleminde Sınıf I tam nüfuziyetli alın kaynakları kullanılır; Ultrasonik test kaynak bütünlüğünü doğruladıktan sonra, birleştirilmiş kiriş sürekli olanla aynı performansı gösterir ve yapısal kabul standartlarını karşılar.

S6: Uç plaka kalınlığı nasıl belirlenir? Tüm pano boyunca standart bir kalınlık kullanılabilir mi?

C: Evrensel bir standart uygulanamaz; uç plaka kalınlığı, tipik olarak 16 mm ila 40 mm arasında değişen maksimum destek reaksiyon kuvvetine göre hesaplanır. İnce plakaların gelişigüzel kullanılması uç plakanın bükülmesine veya cıvatanın kaymasına neden olabilir; projeye özel yüklere göre serbest kalınlık hesaplamaları sağlıyoruz.
