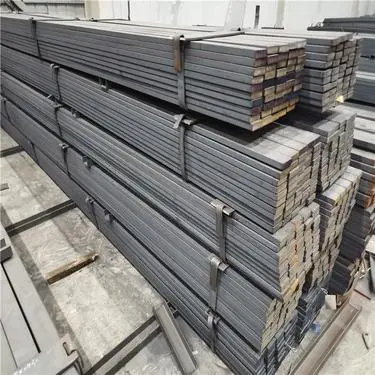

İnşaat için Sıcak Haddelenmiş Yassı Çelik Çubuklar, yuvarlatılmış kenarları olan dikdörtgen bir kesite sahiptir. GB/T 704-2016 standardına uygundurlar ve öncelikli olarak Q235B veya Q355B çeliğinden üretilirler. Teknik özellikler 12–300 mm genişlik ve 3–60 mm kalınlık arasında değişir ve standart uzunluklar 6 m, 9 m veya 12 m'dir.
1. Kesit, genişliğin kalınlığı önemli ölçüde aştığı uzun, düz bir dikdörtgendir. Açık bir yük taşıma ekseni ile bükülmeye ve yanal sertliğe karşı orta derecede direnç sunar; bu da onu tek yönlü yükler, gergi bağları ve kenetleme içeren uygulamalar için ideal kılar.
2. Tipik olarak karbon yapısal çelikten yapılmış olan malzeme tekdüze ve sağlamdır. Statik ve küçük dinamik yükler altında stabil performans gösterir ve gevrek kırılmaya karşı dayanıklıdır.
3. Enine kesitine göre düşük öz ağırlık ve yüksek malzeme kullanım verimliliği sunar; Bağlantı elemanları veya gergi bağı olarak kullanıldığında genel yapısal yükü etkili bir şekilde azaltır.
1. Düz yüzeyler ve düzgün kenarlar mükemmel uyum sağlar ve yapısal bileşenlerle aynı hizada kuruluma olanak tanır. Kelepçe, kenar bantlama, takviye, gergi bağı gibi uygulamalara uygundur.
2. İnce profili ve basit şekli esnek düzenlemeye izin vererek düzensiz alanlara ve dar inşaat alanlarına uyarlanabilir.
3. Çeşitli genişlik ve kalınlık kombinasyonları sunan çok çeşitli modüler özellikler, yerinde özelleştirmeye olanak tanır ve çok yönlülük sağlar.
1. Hem sıcak hem de soğuk işlemlerde mükemmel performans sergiler. Karmaşık makinelere ihtiyaç duymadan kolayca kesilebilir, delinebilir, bükülebilir, yuvarlanabilir, kaynaklanabilir ve damgalanabilir. 2. Çeşitli bağlantı yöntemleri: Öncelikle bindirme kaynağı veya alın kaynağı yoluyla birleştirilir, ancak aynı zamanda cıvata veya perçinlerle de sabitlenebilir; ortak imalat basittir.
3. Minimum malzeme israfıyla uzunluklar gerektiği gibi kesilebilir; processing of small or irregularly shaped parts is convenient.
1. Haddelenmiş sıcak haddelenmiş yüzey, hadde pulunu korur; sıcak daldırma galvaniz, soğuk galvanizleme, boyama veya karartma gibi işlemler uygulanabilmektedir. Korozyona karşı dayanıklılık açısından işlendikten sonra iç mekan, dış mekan ve nemli veya açık ortamlar için uygundur.
2. Mechanical properties remain stable within the standard temperature range of **-20°C to 250°C**, with no significant performance degradation.
1. Basit üretim süreçleri ve büyük ölçekli üretim, düşük fiyatlara ve bol stok mevcudiyetine neden olur ve bu da onu oldukça uygun maliyetli bir temel yapısal profil haline getirir.
2. Sıcak haddelenmiş yassı çelik ve soğuk çekilmiş yassı çelik olarak sınıflandırılır:
1. Sıcak haddelenmiş tip: Yüzeyde değirmen ölçeği bulunur; moderate dimensional precision; suitable for general engineering applications.
2. Soğuk çekilmiş tip: Yüksek boyutsal hassasiyet ve pürüzsüz yüzey kalitesi; hassas montaj ve mekanik bileşenler için uygundur.
1. Yanal burulma ve devrilmeye karşı zayıf direnç; tek başına ana taşıyıcı kiriş veya kolon olarak kullanılmaya uygun olmayan; genellikle yardımcı bileşenler olarak kullanılır.
2. Daha ince yassı çelik kesitlerin lokal darbelere karşı direnci zayıftır ve aşırı yükler altında bükülmeye veya deformasyona eğilimlidir.
3. Korozyona karşı koruma olmadan uzun süre açık havada bırakıldığında hızlı paslanmaya karşı hassastır.
1. Çelik yapılar için bağlantı elemanları
Sıcak haddelenmiş yassı çelik çubuklar, çelik kirişler, kolonlar, H-kirişler ve kare/dikdörtgen içi boş profiller arasında bağlantı çubukları, takviye plakaları, bağlantı plakaları ve takviye elemanları olarak kullanılabilir. Genel yapısal stabiliteyi arttırırlar ve çelik yapı bağlantılarında yaygın olarak kullanılan yardımcı malzemelerdir.
2. Gömülü parçalar ve bileşenler
Gömülü yassı çelik levhaların, gömülü bağlantı elemanlarının ve topraklama şeritlerinin imalatında kullanılır; temeller, duvarlar ve çatı kaplamaları için gömülü bileşen projelerinde yaygın olarak uygulanır.
3. Muhafaza ve kenar düzeltme sistemleri
Renkli kaplamalı çelik panellerin, duvarların, çatıların ve kapı/pencere açıklıklarının kenarlarını düzeltmek ve sarmak için kullanılır; aynı zamanda baskı şeritleri, kenar sızdırmazlık çerçeveleri, panel bağlantı kapatma şeritleri ve sızdırmazlık/su engelleme bileşenleri için de kullanılır. 4. Boru ve Ekipman Aksesuarları
Boru kelepçeleri, boru kelepçeleri, braket kayışları, ekipman sabitleme bantları ve hat sabitleme şeritleri; Boru ve kabloların düzenli olarak sabitlenmesi için kullanılır.
5. Güç ve Yıldırımdan Korunma Topraklaması
Binalar, fabrikalar, güç dağıtım odaları ve özel ekipmanlar için düz çubukların, yıldırımdan korunma iniş iletkenlerinin ve eş potansiyel bağlantı şeritlerinin topraklanması; Enerji endüstrisi standartlarıyla uyumlu malzemeler.
6. Korkuluklar, Korkuluklar ve Yürüyüş Yolları/Merdivenler
Merdiven basamağı kenar kaplaması, korkuluk takviye şeritleri, basit korkuluk çapraz çubukları ve kaymayı önleyici platform şeritleri.
7. Mekanik ve Donanım İşleme
Damgalı parçalar, küçük ekipman çerçeveleri, alet aksesuarları, donanım bileşenleri, tarım makinesi parçaları ve standart dışı küçük parçaların özel kesilmesi/işlenmesi.
8. Belediye ve Şantiye Geçici Tesisleri
İstifleme takviyesi, iskele bağları, geçici destek çerçeveleri ve işaret tabanı çerçeveleri.
1. Çelik Yapı Mühendisliği: Endüstriyel tesisler, prefabrik yapılar, çelik çatı ve duvar kaplama sistemleri için yardımcı malzemeler.
2. Bina M&E (Mekanik ve Elektrik): Elektriksel yıldırımdan korunma topraklaması, sıhhi tesisat/HVAC boru destekleri ve kablo kanalı sabitleme sistemleri.
3. Güç Mühendisliği: Trafo merkezleri, dağıtım odaları ve dış mekan güç tesisleri için topraklama ve iletken bağlantılar.
4. Belediye ve Ulaşım: Yol panoları, korkuluklar, otobüs durakları ve belediye peyzaj bileşenleri.
5. Makine İmalatı: Genel amaçlı ekipman, inşaat makineleri, tarım makineleri ve donanım bileşenlerinin işlenmesi.
6. Gemi İnşası ve Giydirme Cepheler: Gemi bileşenlerinin güçlendirilmesi, mimari perde duvar kenarlarının bitirilmesi ve kapı/pencere alt çerçeveleri.
· Sıcak haddelenmiş yassı çelik: Yüksek stok mevcudiyeti ile uygun maliyetli; öncelikle yapısal bağlantılar, gömülü parçalar, topraklama ve kaplama kenarı bitirme olmak üzere genel mühendislik kullanımına uygundur.
· Soğuk çekilmiş yassı çelik: Hassas boyutlara ve pürüzsüz, temiz bir yüzey kaplamasına sahiptir; Hassas makineler, yüksek estetik kalite gerektiren bileşenler ve hassas montaj için uygundur.
· Sıcak daldırma galvanizli yassı çelik: Korozyona ve paslanmaya karşı dayanıklı; Dış mekan, açık veya nemli ortamlar ve yıldırımdan korunma topraklama projeleri için tercih edilir. Temel Performans Parametreleri
Standartlar: GB/T 704-2016 "Sıcak haddelenmiş yassı çelik", GB/T 34374-2017 "Soğuk çekilmiş yassı çelik"
|
Malzeme Sınıfı |
Akma Dayanımı ReL (MPa) |
Çekme Dayanımı Rm (MPa) |
Kırılma Sonrası Uzama |
Uygulama Senaryoları |
|
Q235B |
≥235 |
375~500 |
≥%24 |
Genel mühendislik kullanımı, bağlantı elemanları, kenar kaplaması, sıradan gömülü parçalar, topraklama plakaları |
|
Q355B |
≥355 |
470~630 |
≥%21 |
Ağır hizmet tipi takviye, yük taşıyan bağlantı plakaları, mekanik ekipman bağlantı parçaları |
Genel Fiziksel Parametreler
· Yoğunluk: 7,85 g/cm³
· Esneklik Modülü: 2,06 × 10⁵ MPa
· Çalışma Sıcaklığı: -20°C ila 250°C
1. Tanımlama Yöntemi
Genişlik × Kalınlık (mm); Örnekler: 50×5, 80×6
2. Ana Boyut Aralıkları
· Genişlik: 12–300 mm
· Kalınlık: 3–60 mm
· Standart Uzunluklar: 6m, 9m, 12m; istek üzerine boydan boya kesim yapılabilir
3. Boyutsal Toleranslar
· Sıcak haddelenmiş yassı çelik: Genişlik ±1,0 mm, Kalınlık ±0,5 mm
· Soğuk çekilmiş yassı çelik: Daha yüksek hassasiyet; genişlik/kalınlık toleransı ≤ ±0,3 mm
4. Teorik Ağırlık Formülü
W (kg/m) = Genişlik (mm) × Kalınlık (mm) × 0,00785
5. Ortak Özellikler ve Metre Başına Ağırlık
|
Boyut (Genişlik × Kalınlık, mm) |
Teorik Ağırlık (kg/m) |
Ana Uygulamalar |
|
20×3 |
0.471 |
Küçük kenar kaplaması, pencere ve kapı çıtaları, basit bağlantı çubukları |
|
25×3 |
0.589 |
Dekoratif kalıplama, boru hattı sabitleme parçaları |
|
30×3 |
0.707 |
Genel kenar kaplaması, çatı pervazı, küçük takviye parçaları |
|
30×4 |
0.942 |
Duvar bağlantı çubukları, küçük boru kelepçeleri |
|
40×4 |
1.256 |
Normal düz topraklama çeliği, sıradan bağlantı plakaları |
|
40×5 |
1.570 |
Standart topraklama şeritleri, boru kelepçeleri, muhafaza kalıplaması |
|
50×5 |
1.963 |
Ana düz topraklama çeliği, çelik yapı bağlantı şeritleri |
|
50×6 |
2.355 |
Ağır hizmet tipi bağlantı çubukları, ekipman takviye şeritleri |
|
60×6 |
2.826 |
Büyük boru kelepçeleri, kiriş ve kolon takviye şeritleri |
|
80×6 |
3.768 |
Ağır bağlantı plakaları, genişletilmiş takviye parçaları |
|
80×8 |
5.024 |
Kalın yük taşıyıcı şeritler, ekipman tabanları için yardımcı plakalar |
|
100×8 |
6.280 |
Genişletilmiş ağır yük bileşenleri, büyük kasnak bağlantı parçaları |
1. Düz, uzatılmış kesit; tek yönlü bükülme direnci iyidir ancak yanal sertlik düşüktür. Düzlem içi bükme, gerdirme, bağlama ve kenetleme uygulamalarına uygundur; bağımsız olarak yüksek torka veya yanal yüklere dayanmak için uygun değildir.
2. Önemli gerilim yoğunlaşma noktaları olmayan tek biçimli malzeme bileşimi; mükemmel soğuk bükme ve damgalama özellikleri sergiler.
3. Kararlı kesme performansı; kucak konnektörleri, su tutucular ve bağlantı çubukları olarak kullanıma uygundur.
|
Kategori |
Şekillendirme Süreci |
Hassasiyet ve Yüzey Durumu |
Temel Performans |
Uygulama Senaryoları |
|
Sıcak Haddelenmiş Yassı Çelik |
Sıcak haddeleme |
Yüzeyde oksit tabakası, sıradan boyutsal hassasiyet |
İyi tokluk, mükemmel kaynaklanabilirlik, yüksek maliyet performansı |
Çelik yapı bağlantı çubukları, gömülü parçalar, kenar kaplamaları, genel topraklama çubukları, genel şantiye kullanımı |
|
Soğuk Çekilmiş Yassı Çelik |
Hassas soğuk çekme |
Pürüzsüz parlak yüzey, hassas boyutlar |
Yüksek doğruluk, sıkı tolerans, iyi görünüm |
Hassas makine bağlantı parçaları, dekoratif bileşenler, yüksek hassasiyetli montaj parçaları |
|
Sıcak Daldırma Galvanizli Yassı Çelik |
Sıcak haddeleme / soğuk çekme + sıcak daldırma galvanizleme |
Düzgün çinko kaplama, pas önleyici özellik |
Mükemmel korozyon ve hava koşullarına dayanıklılık, istikrarlı elektrik iletkenliği |
Dış mekan topraklaması, açık hava yapısal parçaları, nemli ortamlar, enerji mühendisliği projeleri |
1. Soğuk Bükme Performansı: Bükümde çatlama veya delaminasyon olmadan oda sıcaklığında 180° soğuk bükme kapasitesine sahiptir; yerinde bükme ve şekillendirmeye uygundur.
2. Kaynak Performansı: Düşük karbon içeriği nedeniyle bu sıcak haddelenmiş yassı çelik çubuklar ark kaynağı ve gaz korumalı kaynak için uygundur; çatlamaya karşı dayanıklı güçlü kaynaklar sağlarlar.
3. Stamping/Punching: Easy to punch and cut; low processing difficulty; küçük, düzensiz şekilli parçaların seri üretimi için uygundur.
4. Elektrik İletkenliği: Saf karbon çeliği iyi bir elektrik iletkenliği sunar ve yıldırımdan korunma ve topraklama projeleri için standart bir malzemedir.
1. Temel Durum: Sıcak haddelenmiş "siyah" kaplama (değirmen ölçeği); paslanmaya eğilimli; Dış mekan kullanımı için korozyon önleyici işlem zorunludur.
2. Ortak Korozyon Önleme Süreçleri ve Referans Özellikleri
o Sıcak daldırma galvanizleme: Ortalama çinko kaplama kalınlığı ≥65μm; 12-18 yıl dış mekan hizmet ömrü.
o Soğuk galvanizleme / Boyama: Çinko kaplama / boya filmi kalınlığı 20–40μm; primarily for indoor or dry environments.
o Karartma / Pasifleştirme: Yalnızca pas önleme (dekoratif kaplama yok); used for internal mechanical components.
1. Birincil: Bindirme kaynağı, alın kaynağı (çelik yapılar ve topraklama projeleri için standart).
2. İkincil: Cıvatalama, perçinleme, klipsle/kelepçeyle sabitleme.
Suitable
Çelik yapı desteği/güçlendirmesi, çatı/duvar kenarı kaplama şeritleri, gömülü parçalar, yıldırımdan korunma/topraklama, boru kelepçeleri/braketleri, merdiven tırabzan kenarları, basit korkuluklar, küçük mekanik donanım parçaları.
Unsuitable
Bağımsız birincil yük taşıyan kirişler veya kolonlar, yüksek frekanslı alternatif darbeye maruz kalan bileşenler, yüksek basınçlı yük taşıyan bileşenler.
|
width (mm) |
kalınlık (mm) | |||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 14 | 16 | |
| teorik ağırlık (kg/m) | ||||||||||||
|
10 12 14 16 18 20 22 25 28 30 32 35 40 45 50 55 60 65 70 |
0.24 0.28 0.33 0.38 0.42 0.47 0.52 0.59 0.66 0.71 0.75 0.82 0.94 1.06 1.18 |
0.31 0.38 0.44 0.50 0.57 0.63 0.69 0.78 0.88 0.94 1.00 1.10 1.26 1.41 1.57 1.73 1.88 2.04 2.22 |
0.39 0.47 0.55 0.63 0.71 0.78 0.86 0.98 1.10 1.18 1.26 1.37 1.57 1.77 1.96 2.16 2.36 2.55 2.75 |
0.47 0.57 0.66 0.75 0.85 0.94 1.04 1.18 1.32 1.41 1.51 1.65 1.88 2.12 2.36 2.59 2.83 3.06 3.30 |
0.55 0.66 0.77 0.88 0.99 1.10 1.21 1.37 1.54 1.65 1.76 1.92 2.20 2.47 2.75 3.02 3.30 3.57 3.85 |
0.63 0.75 0.88 1.00 1.13 1.26 1.38 1.57 1.76 1.88 2.01 2.20 2.51 2.83 3.14 3.45 3.77 4.08 4.40 |
1.15 1.27 1.41 1.55 1.77 1.98 2.12 2.26 2.47 2.83 3.18 3.53 3.89 4.24 4.59 4.95 |
1.26 1.41 1.57 1.73 1.96 2.20 2.36 2.55 2.75 3.14 3.53 3.93 4.32 4.71 5.10 5.50 |
1.73 1.90 2.16 2.42 2.59 2.76 3.02 3.45 3.89 4.32 4.75 5.18 5.61 6.04 |
1.88 2.07 2.36 2.64 2.83 3.01 3.30 3.77 4.24 4.71 5.18 5.65 6.12 6.59 |
2.75 3.08 3.30 3.52 3.85 4.40 4.95 5.50 6.04 6.59 7.14 7.69 |
3.14 3.53 3.77 4.02 4.40 5.02 5.65 6.28 6.91 7.54 8.16 8.79 |
