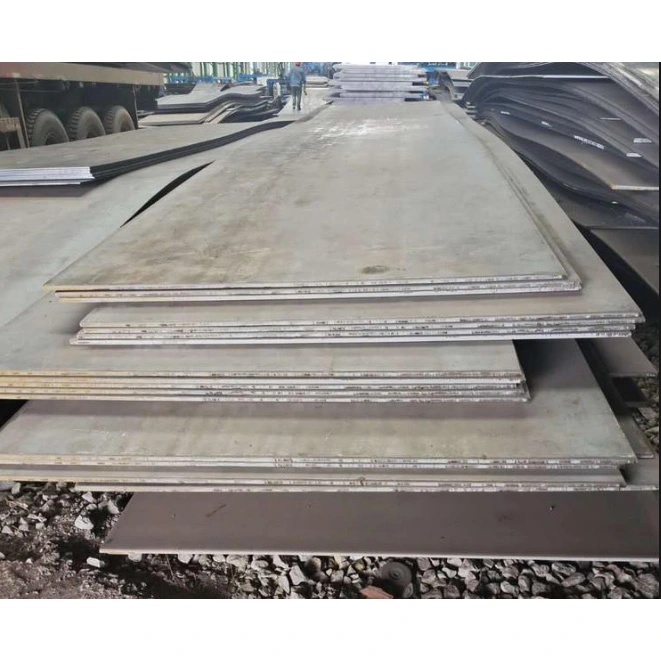

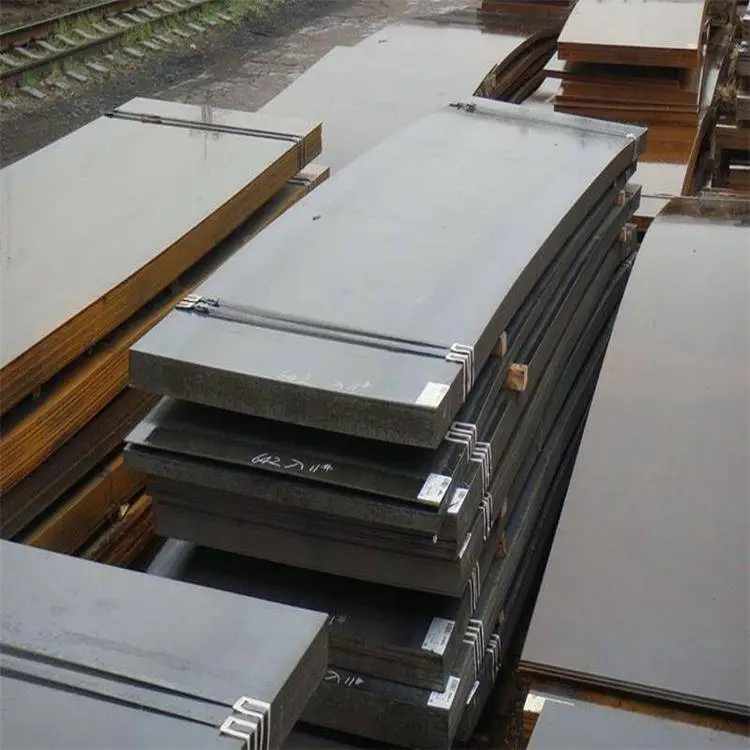

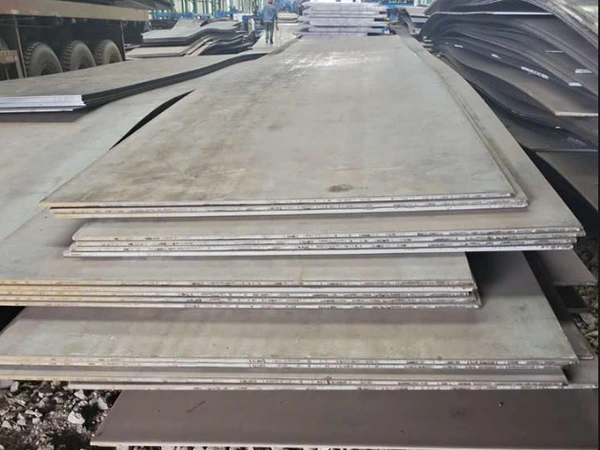

Sıcak Haddelenmiş Yapısal Çelik Levhalar

Sıcak Haddelenmiş Yapısal Çelik Levhalar, çelik yapılar, ağır makineler, belediye yolları ve köprüler inşa etmek için temel hammaddelerdir. GB/T 700-2006 ve GB/T 1591-2018 ulusal standartlarına uygun olarak üretilen ürünler, sıcak haddelenmiş levhalar, soğuk haddelenmiş levhalar, orta kalın levhalar ve kaymaz baklavalı levhalar olarak sınıflandırılır. Kaynak, soğuk bükme ve delmede dengeli mekanik özelliklere ve mükemmel performansa sahip olan entegre Yapısal Çelik Plakalar, geniş alanlı yük taşıyan alt tabakalar ve bağlantı bağlantı plakaları için ideal olan, ekleme boşlukları olmadan sürekli kuvvet iletimi sağlar.

HAISHENG, çelik yapı, makine ve belediye projelerinin toplu çelik tedarik taleplerini tek elden karşılamak için Sıcak Haddelenmiş Yapısal Çelik Levhaların tam kalınlık spesifikasyonlarını, özel şekilli parçalar ve gömülü levhalar için özelleştirilebilir kesimi, eksiksiz malzeme mekanik test raporlarını ve boyama ve sıcak daldırma galvanizleme gibi korozyon önleyici işlemleri sağlar.

1. Geçerli Üretim Standartları

GB/T 700-2006 Karbon Yapısal Çelik

GB/T 1591-2018 Düşük Alaşımlı Yüksek Mukavemetli Yapısal Çelik

GB/T 3274 Karbon Yapısal Kalın Plakalar için Boyut ve Şekil Kabulü

2. Temel Ürün Özellikleri

2.1 Malzeme ve Mekanik Özellikler

Ana akım Q235B ve Q355B kalitelerine sahip olgun karbon ve düşük alaşımlı malzeme serileri, dengeli güç, plastisite ve tokluk, oda sıcaklığında stabil mekanik özellikler elde eder, statik yükleri, dinamik yükleri ve belirli sıcaklık farklarını taşıma kapasitesine sahiptir.

Entegre haddelenmiş plakalar, geniş alanlı yük taşıyan ve muhafaza alt katmanları için olağanüstü sıkıştırma, bükülme ve katlanma direncine sahip, tek biçimli iç doku ve sürekli kuvvet aktarımı özelliğine sahiptir.

Hafif muhafazalar, ağır yük taşıyan ve ekipman basınç taşıyan bileşenler de dahil olmak üzere farklı yük seviyelerine uygun, seçim için sıradan güçten yüksek dayanıma kadar değişen çeşitli çelik kaliteleri.

2.2 Kategori ve Proses Farklılıkları

Sıcak haddelenmiş levhalar: Birincil mühendislik malzemesi olarak iyi tokluk, geniş kalınlık aralığı, düşük maliyet, yüksek sıcaklık dayanımı ve mükemmel yerinde kaynak performansı; oksit ölçeği ve orta boyutsal hassasiyetle kaplanmıştır.

Soğuk haddelenmiş levhalar: Hassas işleme, damgalama ve dekoratif bileşenler için pürüzsüz yüzey, sıkı boyut toleransı, yüksek düzlük ve üstün bükme performansı; Sıcak haddelenmiş levhalara göre ince kalınlık ve daha zayıf yüksek sıcaklık direnci.

Türev fonksiyonel çeşitler: Damalı plakalar, yürüyüş yolları ve platformlar için kaymaz ve aşınmaya dayanıklıdır; orta kalınlıktaki plakalar ağır yüklü büyük bileşenleri hedef alır; kesme plakaları ve orijinal bobin plakaları, yüksek malzeme kullanımıyla esnek kesimi destekler.

2.3 İşleme ve Montaj Avantajları

Kapsamlı işleme performansı, tüm çelik yapı imalat işlemleriyle uyumlu olarak kesme, bükme, delme, haddeleme, kaynaklama, cilalama ve kaplamayı destekler.

Düz plakalar, karmaşık eklemler için çelik profil, borular ve bağlantı elemanlarıyla kusursuz bir şekilde uyum sağlayarak kolay birleştirme, alıştırma ve uç birleştirme yapımına olanak tanır.

Esnek boyutlar, tüm plakaların güçlü evrensellik ile özel şekilli parçalara, küçük plakalara ve gömülü parçalara kesilmesine olanak tanır.

2.4 Çevresel Uyumluluk

Temel çelik hava koşullarına karşı iyi bir dirence sahiptir; Pas alma, boyama veya sıcak daldırma galvanizleme korozyon önleyici işlemden sonra iç, dış ve nemli ortamlarda uzun süreli hizmet için uygulanabilir.

Geniş uygulanabilir sıcaklık aralığı: Sıradan karbon çelik levhalar normal olarak -20°C ile 350°C arasında çalışır; özel çelik kaliteleri düşük veya yüksek sıcaklıktaki çalışma koşullarını karşılar.

2.5 Maliyet Avantajları ve Sınırlamalar

Yeterli hammadde tedariği, eksiksiz spesifikasyonlar ve seri üretim, birim maliyeti düşürür ve çelik yapılar için en temel genel çelik olarak yüksek kapsamlı maliyet performansını getirir.

İnce plakalar, yerel darbelere ve çentiklenmeye karşı zayıf direnç gösterir; ekstra kalın plakalar büyük bir öz ağırlık taşır ve genel yapısal yükü artırır.

Çıplak plakalar açık koşullar altında paslanmaya eğilimlidir ve korozyon önleyici işlemle donatılmalıdır; Çatlamayı önlemek amacıyla yüksek mukavemetli plakaların soğuk bükülmesi ve damgalanması için sıkı parametre kontrolü gereklidir.

3. Sıcak Haddelenmiş Yapısal Çelik Levhaların Uygulama Kapsamı

3.1 Ana Uygulamalar

Bina çelik yapı mühendisliği: Zemin taban plakaları, çatı panelleri, duvar panelleri ve platform döşemeleri; çelik kolonlar ve kirişler için takviyeler, bölme plakaları, başlık plakaları, bağlantı plakaları ve gömülü çelik plakalar, ana yük taşıma ve bağlantı bağlantıları için çekirdek malzemeleri.

Ekipman ve makine imalatı: İnşaat makineleri için ekipman kabukları, tabanları, çerçeveleri, koruyucuları, siloları, kalıp destek plakaları ve aşınmaya dayanıklı astarları.

Muhafaza ve kaldırım platformları: Atölye yürüyüş yolları, merdiven basamakları ve hendek kapakları için damalı plakalar; fabrika muhafazaları ve bölme bölmeleri için sıradan plakalar.

Basınçlı kap ve boru aksesuarları: Yüksek basınçlı olmayan yük taşıyan bileşenler için atmosferik depolama tankları, su depoları, boru başlıkları, boru destekleri ve silindir takviye plakaları.

Belediye ve köprü mühendisliği: Köprü yardımcı destek plakaları, yol koruma levhaları, belediye çitleri, rögar kapağı taban plakaları, nehir kaplama levhaları ve trafik tesisi bileşenleri.

Donanım ve standart dışı işleme: Çeşitli standart dışı yedek parçalar için özel şekilli kenar kapatma parçaları, su durdurma plakaları, takviye plakaları ve geçici destek plakaları halinde kesin.

3.2 Ürün Kategorisine Göre Eşleşen Kullanımlar

Sıcak haddelenmiş orta kalınlıkta levhalar: Ağırlıklı olarak ağır çelik bileşenler, ekipman tabanları, köprüler, depolama tankları ve büyük yük taşıyan paneller için kalın levhalar.

Sıcak haddelenmiş kesilmiş plakalar: Yüksek maliyet performansına sahip düzenli ince ve orta kalınlıkta olup, en büyük mühendislik tüketimine sahip fabrika kirişleri, kolonları ve muhafazaları için yaygın olarak kullanılır.

Soğuk haddelenmiş ince plakalar: Hassas damgalama, dekoratif paneller, elektrik dolapları ve hafif dış kabuklar için pürüzsüz, yüksek hassasiyetli yüzey.

Damalı çelik plakalar: Yaya platformlarına, merdiven basamaklarına ve araç döşeme tahtalarına özel olağanüstü kayma önleme performansı.

3.3 Basit Seçim İpuçları

Yük taşıma, kaynak yapma ve açık havada çalışma koşulları için sıcak haddelenmiş levhalara öncelik verin;

Görünüm gereksinimleri, hassas damgalama ve iç mekan dekorasyon senaryoları için soğuk haddelenmiş levhaları seçin;

Yaya geçitleri ve kaymayı önleyici alanlar için damalı plakaları kullanın.

4. Tam Aralık Performans Parametreleri

4.1 Ana Sınıflar ve Oda Sıcaklığı Mekanik Özellikleri

4.2 Genel Fiziksel Sabitler

Yoğunluk: 7,85 g/cm³

Esneklik Modülü: 2,06×10⁵ MPa

Poisson Oranı: 0,3

Isı İletkenliği: 45 W/(m·K)

4.3 Kalınlık Sınıflandırması ve Standart Boyutlar

Endüstri kalınlığı sınıflandırması

İnce levha: 0,5~3,0 mm (soğuk haddelenmiş / sıcak haddelenmiş)

Orta plaka: 3,0~14,0 mm

Kalın plaka: 14,0~60,0 mm

Ekstra kalın plaka: ＞60 mm (ağır çelik yapılar, ekipman tabanları)

Standart sabit boyutlar

Ortak genişlikler: 1000mm, 1220mm, 1500mm, 1800mm, 2000mm

Ortak uzunluklar: 2000mm, 2440mm, 6000mm, 12000mm

Tolerans: Kalınlık ±0,3~±10%; Uzunluk ve genişlik ±5mm

Ana kategoriler ve kalınlık aralığı

Sıcak haddelenmiş kesilmiş levha: 2,0~12 mm, inşaat projelerinde en büyük tüketim

Sıcak haddelenmiş orijinal plaka: 12~60mm, ağır yükler, köprüler, depolama tankları için

Soğuk haddelenmiş çelik levha: 0,5~3,0 mm, pürüzsüz, yüksek hassasiyetli yüzey

Damalı çelik levha: 3,0 ~ 8,0 mm (merceksi / elmas kaymaz desen)

4.4 İşleme Performansı

Soğuk bükme özelliği: Q235 ve Q355, levha kalınlığının ≤ 2 katı mandrel çapıyla 180° soğuk bükmeyi destekler, bükme konumlarında çatlak veya delaminasyon olmaz.

Kaynak özelliği: Düşük karbon eşdeğeri, karmaşık ön ısıtma olmadan manuel ark kaynağı ve gaz korumalı kaynakla uyumlu, mükemmel kaynaklanabilirlik sağlar.

Damgalama ve bükme: Soğuk haddelenmiş saclar optimum damgalama performansı sağlar; Kalın levhalar için geniş açılı bükme önerilmez.

Servis sıcaklığı: Genel karbon çelik levhalar -20°C ile 350°C arasında değişir; Ultra düşük sıcaklığa karşı minimum dirence sahip düşük sıcaklık projeleri için Q355D/E kaliteleri.

4.5 Referans Bölümü Mekanik Parametreler

Bükme kesiti modülü plaka kalınlığıyla birlikte katlanarak artar

Kesme mukavemeti akma mukavemetinin 0,5~0,6 katına eşittir

İnce plakalar basınç altında lokal kararsızlığa eğilimliyken, kalın plakalar sabit sıkıştırma direncini korur

4.6 Yüzey Kalitesi ve Korozyon Önleyici İşlem

Teslimat yüzeyi durumu: Oksit pullu sıcak haddelenmiş, pürüzsüz soğuk haddelenmiş yüzey, asitlenmiş, kumlanmış, kumlanmış

Korozyon önleyici çözümler

Boya / epoksi astar: Normal iç mekan ortamları için

Sıcak daldırma galvanizleme: Uzun süreli dış mekan hizmeti için çinko kaplama kalınlığı 60~120μm

Kumlama + pas önleyici kaplama: Çelik yapı projeleri için standart süreç

Yüzey kabul standardı: Çatlak, kıvrım, yara izi, delaminasyon ve şiddetli pas içermemektedir.

4.7 Uygulama Seçim Kılavuzu

✅ Uygun Senaryolar Çelik kiriş ve kolon takviyeleri, bölme plakaları, gömülü çelik plakalar, zemin taban plakaları, ekipman tabanları, platform döşemeleri, merdiven basamakları, muhafaza panelleri, köprü yardımcı plakaları, atmosferik depolama tankları, mekanik çerçeveler.

❌ Uygun Olmayan Senaryolar Yüksek basınçlı kapların iç duvarları, yüksek sıcaklık ve yüksek basınçlı boru hatları, şiddetli korozif ortamlar (özel kap çeliği veya paslanmaz çelik gereklidir).

Hızlı Seçim Kuralları

Sıradan fabrikalar, muhafazalar ve küçük bağlantı parçaları: Q235B sıcak haddelenmiş levha

Ağır yük kirişleri ve kalın plakalar, köprüler: Q355B orta ve kalın plaka

Görünüm dekorasyonu ve damgalama, dolap kabukları: Soğuk haddelenmiş ince levha

Yürüyüş yolları, çalışma platformları ve merdivenler: Kaymayı önleyen baklavalı sac

5. Sıcak Haddelenmiş Yapısal Çelik Levhaların Ortak Spesifikasyon Tabloları

5.1 Sıcak Haddelenmiş Adi Çelik Levha (Kesilmiş Levha / Orijinal Levha, Q235B/Q355B)

Standart genişlik × uzunluk boyutları: 1500×6000, 1800×6000, 2000×6000, 1500×12000, 1800×12000, 2000×12000

İnce Plaka 2,0~3,0 mm (Muhafaza, Kenar Trimi, İnce Plaka Ekleme)

Orta Plaka 4,0~10 mm (En büyük mühendislik tüketimi, sertleştiriciler ve gömülü plakalar)

Kalın Plaka 12~60mm (Ağır çelik yapılar, köprüler, ekipman tabanları)

5.2 Soğuk Haddelenmiş Çelik Levha (0,5 ~ 3,0 mm, pürüzsüz, yüksek hassasiyetli yüzey)

Standart sayfa boyutu: 1000×2000, 1220×2440, 1500×3000 Ortak kalınlık: 0,5, 0,8, 1,0, 1,2, 1,5, 2,0, 2,5, 3,0 mm Çekirdek kullanımı: Elektrik dolabı kabukları, damgalama parçaları, dekoratif paneller, hassas donanım, hafif dış kaplamalar Özellik: Yüksek boyutsal doğruluk, oksitsiz yüzey, yüksek için uygun değil sıcaklık ve ağır yük çalışma koşulları.

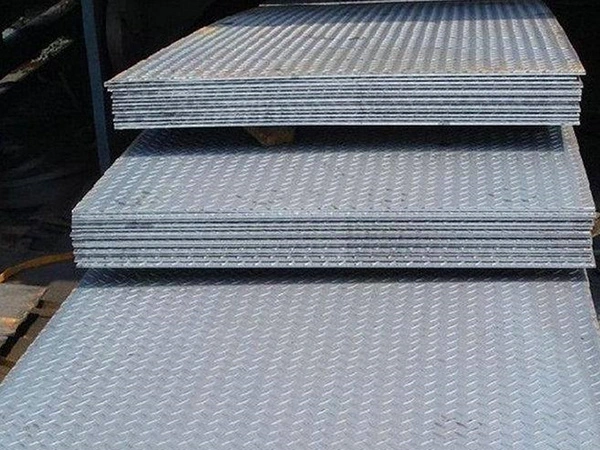

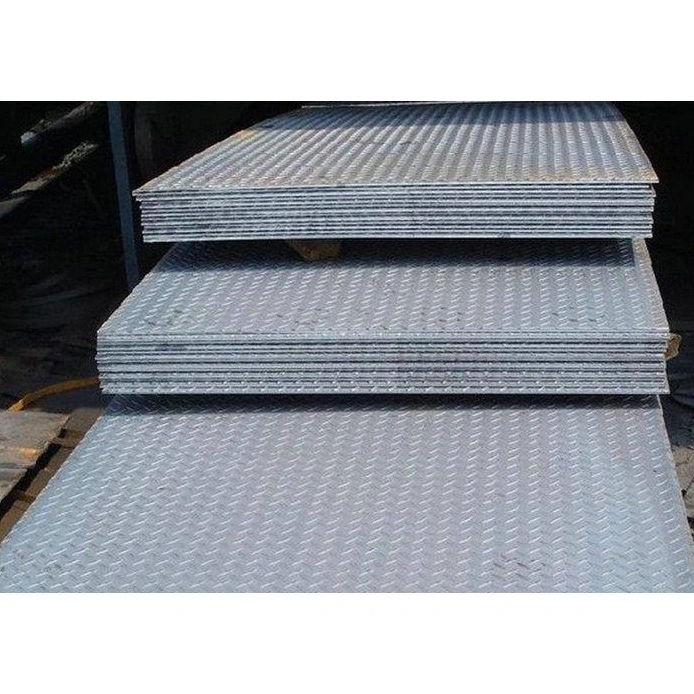

5.3 Damalı Kaymaz Çelik Plaka (Merceksi / Elmas Desenli, çelik platformlara özel)

Standart boyut: 1500×6000, 1800×6000 Taban plakası kalınlığı: 3,0, 4,0, 5,0, 6,0, 8,0 mm

3,0/4,0 mm: Atölye yürüyüş yolları, basit platformlar, merdiven basamakları

5,0/6,0/8,0 mm: Ağır hizmet platformları, kamyon zemin plakaları, endüstriyel yürüyüş yolları

5.4 Ebat ve Malzeme Seçimi Kuralları

Tercih edilen genişlik: 1500 mm (en yaygın olanı, düşük kesme atığı), 1800 mm, 2000 mm

Tercih edilen uzunluk: 6000mm (genel yapı), 12000mm (uzun bileşenlerde tam plaka kullanımı)

Malzeme seçim standardı

Sıradan fabrika, muhafaza, gömülü parçalar, bağlantı plakaları: Q235B

Ağır yük kirişleri, kalın levhalar, köprüler, büyük çelik yapılar: Q355B

Kesilmiş plaka ile orijinal plaka arasındaki ayrım

Kesilmiş plaka: 2–12 mm, düşük maliyetli, ortalama düzlük, inşaat ve sıradan çelik yapılar için ilk tercih

Orijinal plaka: 12 mm'nin üzerinde kalınlık, tekdüze iç yapı, istikrarlı mekanik performans, ağır yük ve köprü projeleri için zorunludur

5.5 Genel Ağırlık Hesaplama Formülü

Metrekare başına ağırlık (kg/㎡) = Kalınlık (mm) × 7,85

Tek plakanın toplam ağırlığı = Uzunluk (m) × Genişlik (m) × Kalınlık (mm) × 7,85

6. HAISHENG Fabrika Tedarik Avantajları

Orijinal fabrika deposundan doğrudan tedarik: Stokta sıcak haddelenmiş, soğuk haddelenmiş ve baklavalı orta kalın levhaların tüm özelliklerini içeren kendine ait levha kesme atölyesi, aracısız kâr marjı, büyük denizaşırı mühendislik projeleri için bariz maliyet avantajı.

İstikrarlı hızlı teslimat: Düzenli kalınlık ve genişlikteki plakalar tüm yıl boyunca tamamen stoklanır, bu da toplu teslimatı ve özel şekilli gömülü plakaların ve sertleştiricilerin sıkı inşaat programlarını karşılamak için acil kesilmesini destekler.

Tam proses kalite kontrol izlenebilirliği: Hammaddenin depolamadan önce mekanik olarak yeniden incelenmesi, haddeleme sırasında numune alınması ve bitmiş boyut ve görünümün tam görsel kontrolü. Her partiye eksiksiz malzeme sertifikası, çekme ve darbe testi raporları eklenmiş olup, yurtdışı proje kabulünün sorunsuz olması için üçüncü taraf yerinde numune alma denetimini destekler.

Tek elden destek işleme hizmeti: Entegre ihracat paketleme için H-kirişler, I-kirişler, kanallar ve yüksek mukavemetli cıvatalarla uyumlu CNC kesme, bükme, delme, oluk açma ve sıcak daldırma galvanizleme korozyon önleyici prefabrikasyon mevcuttur.

Standart ihracat ambalajı: Filmle kaplanmış ve çelik şeritlerle sarılmış, nem ve paslanmayı önlemek için ahşap paletlerle güçlendirilmiş çelik levhalar, gümrükleme ve saha kabulü için eksiksiz Çince ve İngilizce sertifikalar ve malzeme raporları.

7. Sıkça Sorulan Sorular

S: İç mekan fabrika muhafazaları için Q235B veya Q355B plakalarını mı seçeceğiz?

C: Hafif muhafazalar ve küçük gömülü parçalar için uygun maliyetli Q235B; ağır kiriş uç plakaları, ekipman tabanları ve köprü yük taşıyan bileşenler için yüksek mukavemetli Q355B orta kalınlıkta plakalar.

S: Hangi korozyon önleme işlemi kıyıdaki açık hava projelerinde kullanılan plakalar için daha uzun hizmet ömrü sağlar?

C: Uzun süreli dış mekan tuz spreyi ortamları için tüm plakanın sıcak daldırma galvanizlenmesine öncelik verilir; kısa süreli iç mekan nemli koşulları için kumlama artı iki kat epoksi pas önleyici astar.

S: Ağır yüklü projeler için kesilmiş plakaları ve orijinal plakaları nasıl ayırt edebiliriz?

C: 2–12 mm ince ve orta boy plakalar, daha düşük fiyatlı kesilmiş plakalardır; 12 mm'nin üzerindeki plakalar, köprüler ve ağır ekipman tabanları için zorunlu olan, tekdüze iç metalografik yapıya ve istikrarlı performansa sahip, haddelenmiş orijinal plakalardır.

Soru: Yükseltilmiş kareli desen kalınlığı, yük taşıma hesabı kalınlığı olarak sayılır mı?

C: Yapısal tasarım hesaplaması için yalnızca taban plakası kalınlığı benimsenir, kaymayı önleyici çıkıntılar kuvvet taşıma kalınlığından hariç tutulur, yük taleplerine göre plakaları taban kalınlığına göre seçin.

S: Ekipman taşıyıcı tabanları için soğuk haddelenmiş levhalar kullanılabilir mi?

C: Tavsiye edilmez. Soğuk haddelenmiş levhalar ince kalınlığa ve zayıf yüksek sıcaklık direncine sahiptir; Sıcak haddelenmiş orta kalınlıkta levhalar, ağır yük tabanları ve kaynaklı kuvvet taşıyan bileşenler için eşit şekilde benimsenmiştir.
